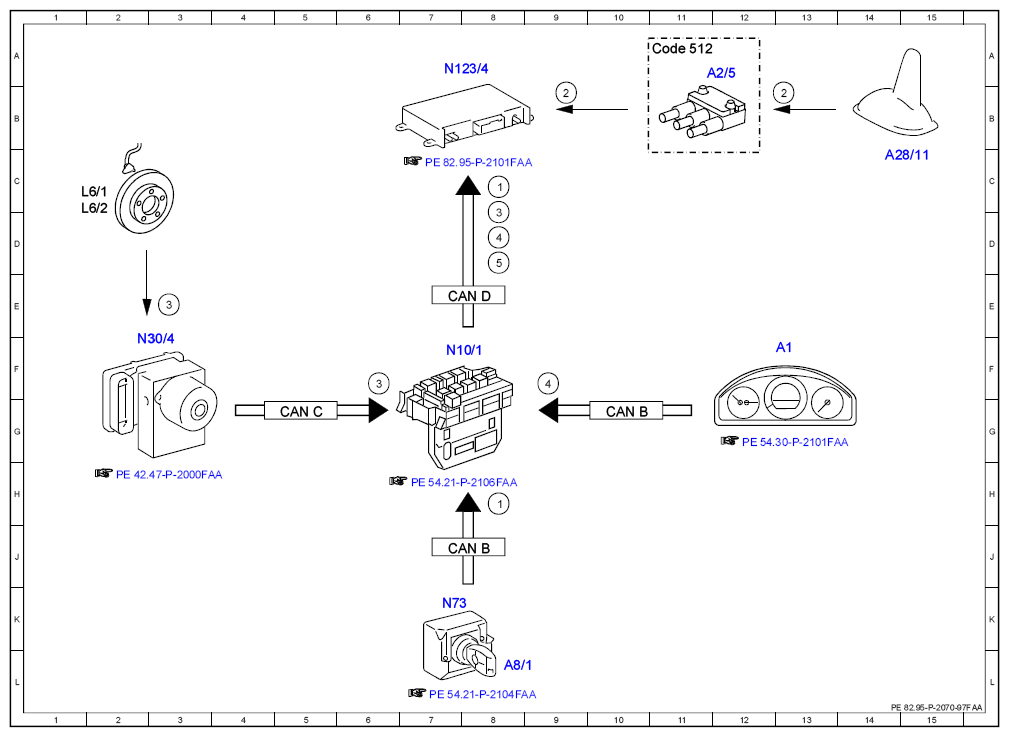

Electrical function diagram for position finding, function - PE82.95-P-2070-97FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0/3/9 as of model year 2013 with CODE 348 (Emergency call/assistant system) MODEL 204.0 as of model year 2009 up to model year 2013 with CODE 359 (TELE AID emergency call system) MODEL 204.3/9 up to model year 2013 with CODE 359
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 8C |
| 1 | Circuit 15R, status | 8H |
| 2 | GPS, signal | 13B |
| 2 | GPS, signal | 9B |
| 3 | Wheel speed, signal | 3E |
| 3 | Wheel speed, signal | 8D |
| 3 | Wheel speed, signal | 6F |
| 4 | Travel distance, signal | 9F |
| 4 | Travel distance, signal | 8D |
| 5 | Direction of travel, signal | 8D |
| A1 | Instrument cluster | 13F |
| A2/5 | Global positioning system antenna splitter | 12A |
| A28/11 | Multifunction antenna | 14C |
| A8/1 | Transmitter key | 8L |
| CAN B | Interior CAN | 10G |
| CAN B | Interior CAN | 7J |
| CAN C | Drive train CAN | 5G |
| CAN D | Diagnostic CAN | 7E |
| Code 512 | COMAND APS with DVD changer | 11A |
| L6/1 | Left front axle RPM sensor | 1C |
| L6/2 | Right front axle RPM sensor | 1D |
| N10/1 | Front SAM control unit with fuse and relay module | 7F |
| N123/4 | Emergency call system control unit | 7A |
| N30/4 | Electronic Stability Program control unit | 2F |
| N73 | Electronic ignition switch control unit | 7K |
