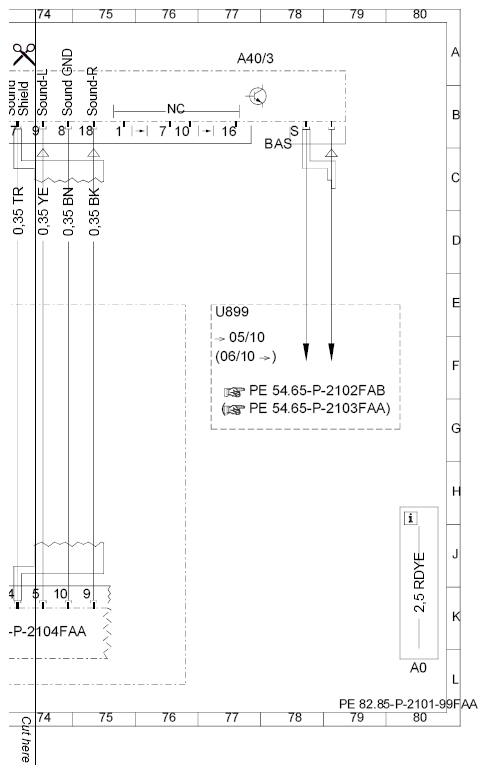

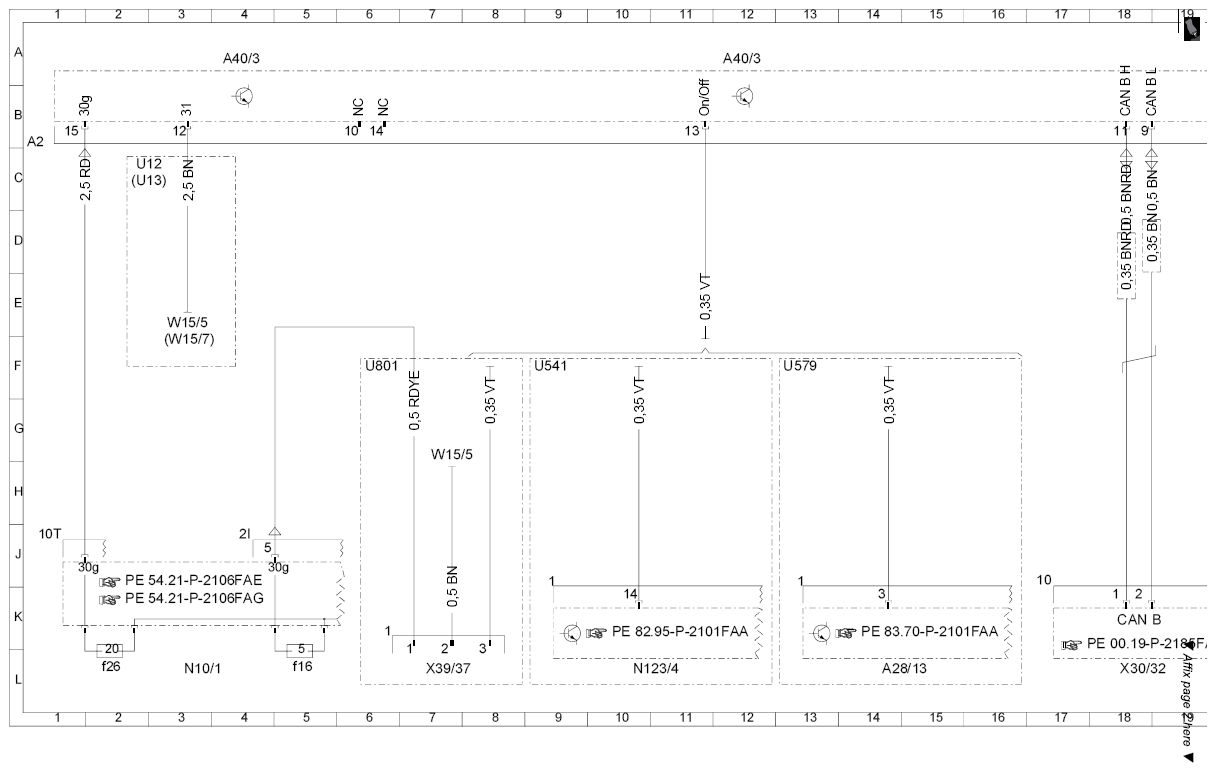

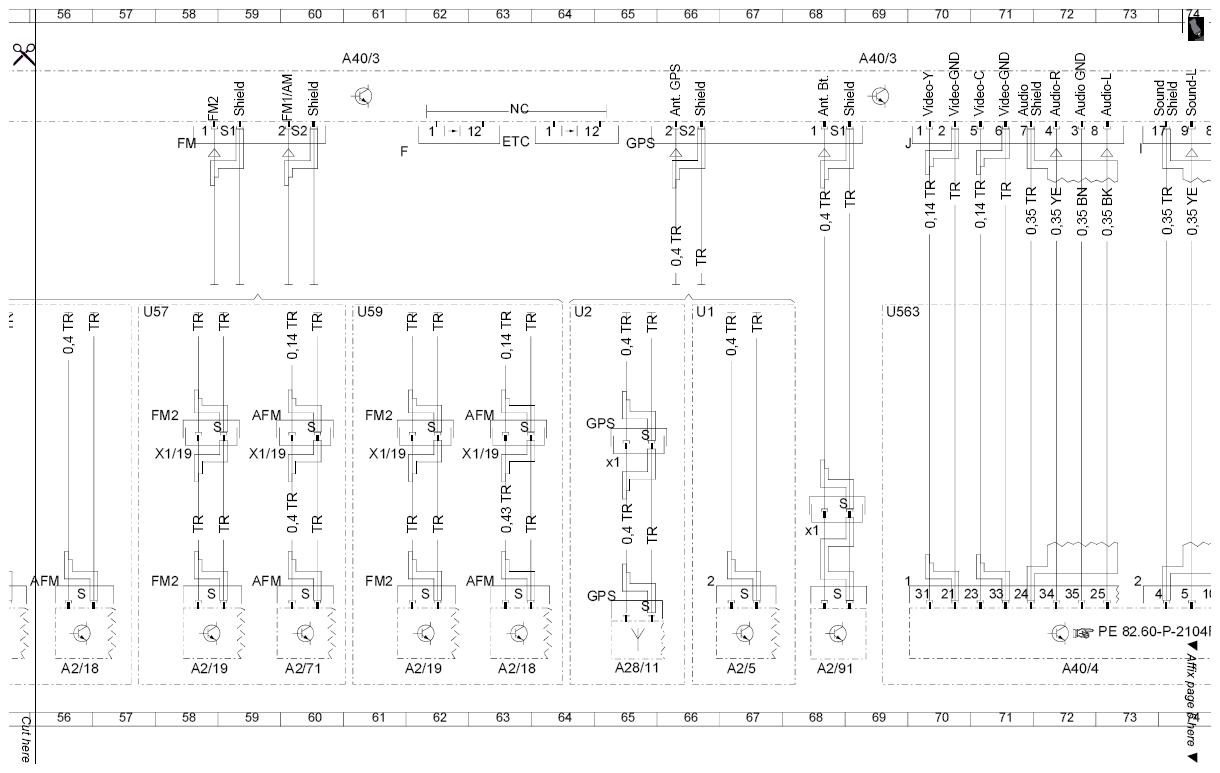

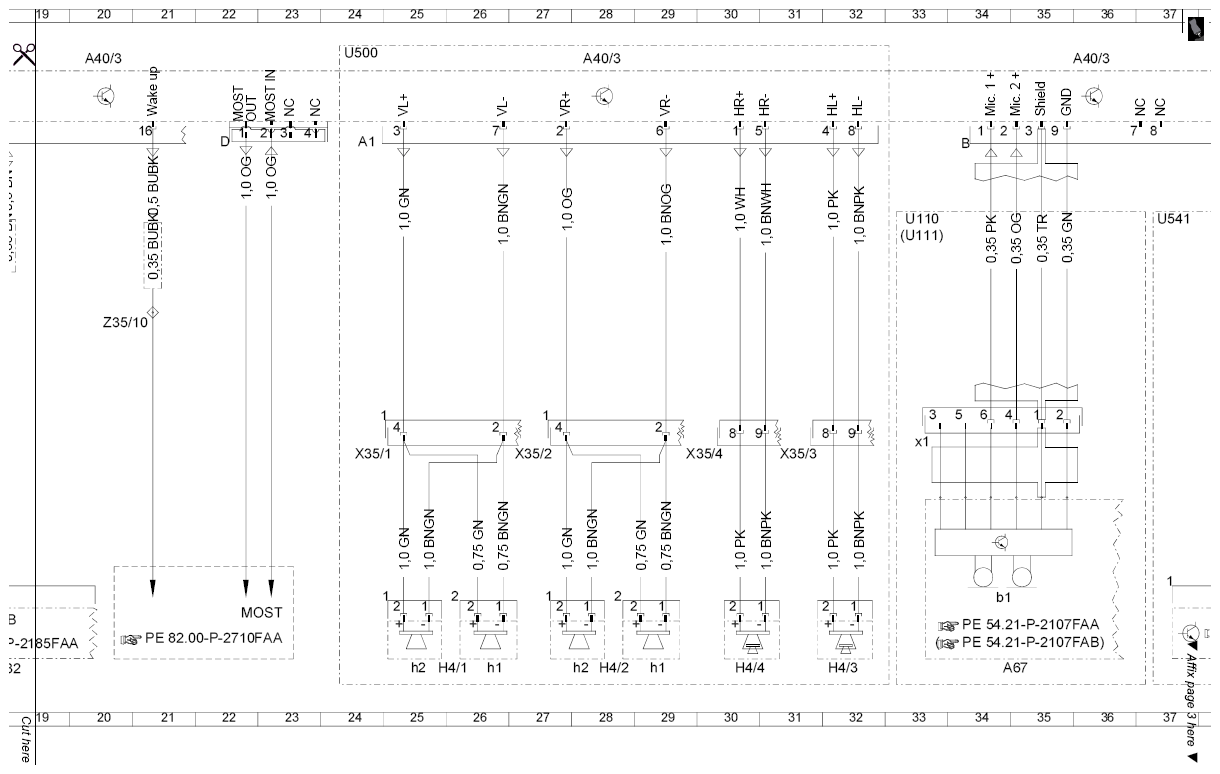

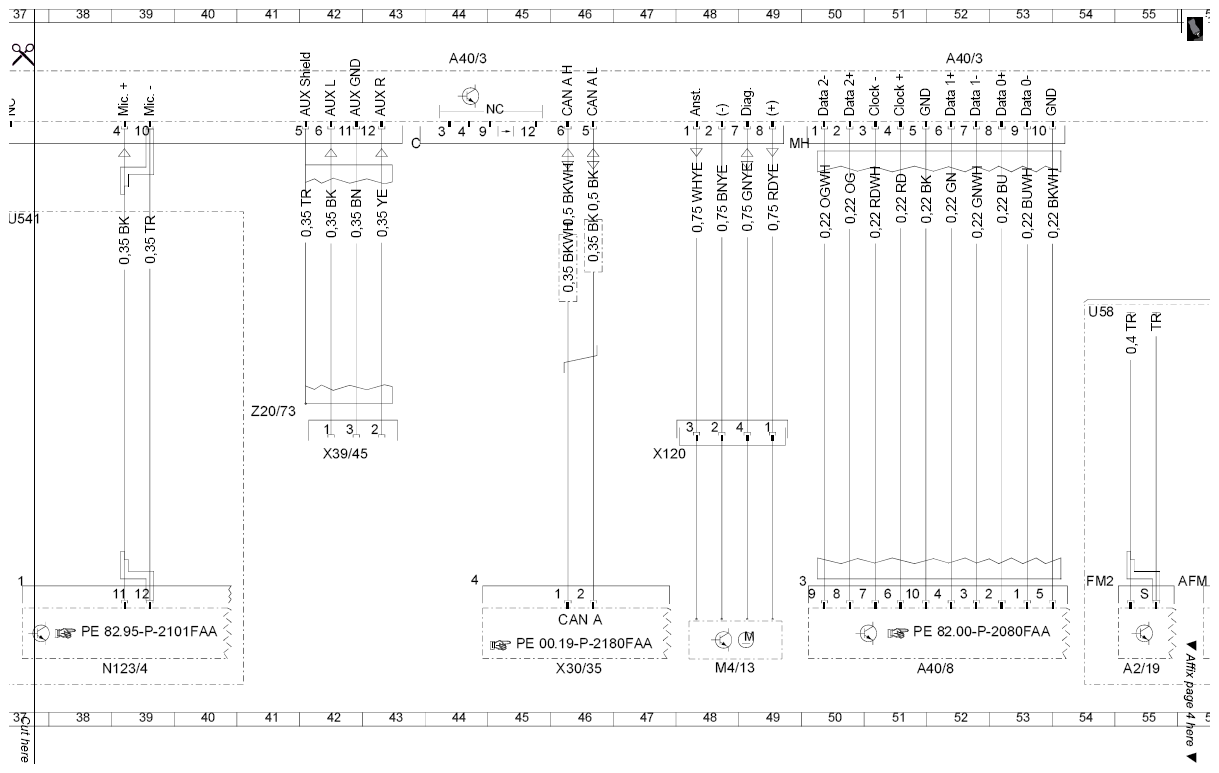

Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-99FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0 /2 except CODE (498) Japan version with CODE (527) COMAND APS with single DVD drive (with navigation) with (512) COMAND APS with DVD changer with CODE (528) COMAND incl. DVD changer up to model year 2012 AEJ11 /YoM 11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Explanation of color codes | 64 L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 52 L |
| A2/19 | Rear window antenna FM antenna amplifier | 51 L |
| A2/19 | Rear window antenna FM antenna amplifier | 54 L |
| A2/5 | Global positioning system antenna splitter | 60 L |
| A2/71 | Rear window antenna amplifier 1 | 56 L |
| A2/91 | Bluetooth antenna | 61 L |
| A2/91x1 | Bluetooth antenna electrical connector | 61 J |
| A28/11 | Multifunction antenna | 58 L |
| A28/11x1 | Multifunction antenna electrical connector | 58 H |
| A40/3 | COMAND control unit | 4 A |
| A40/3 | COMAND control unit | 12 A |
| A40/3 | COMAND control unit | 19 A |
| A40/3 | COMAND control unit | 27 A |
| A40/3 | COMAND control unit | 36 A |
| A40/3 | COMAND control unit | 44 A |
| A40/3 | COMAND control unit | 52 A |
| A40/3 | COMAND control unit | 60 A |
| A40/8 | Audio/COMAND display | 47 L |
| B25/7 | Voice control system microphone | 30 L |
| B25/7x1 | Voice control system microphone electrical connector | 28 J |
| CAN A | Telematics CAN | 41 K |
| CAN B | Interior CAN | 14 K |
| H4/1 | Left front door speaker | 21 L |
| H4/1h1 | Left front door tweeter | 22 L |
| H4/1h2 | Left front door bass speaker | 21 L |
| H4/2 | Right front door speaker | 24 L |
| H4/2h1 | Right front door tweeter | 24 L |
| H4/2h2 | Right front door bass speaker | 23 L |
| H4/3 | Left rear door speaker | 28 L |
| H4/4 | Right rear door speaker | 26 L |
| M4/13 | Instrument cluster and Audio/COMAND display fan motor | 43 L |
| MOST | Media Oriented System Transport | 18 K |
| N10/1 | Front SAM control module with fuse and relay module | 3 L |
| N10/1f16 | Fuse 16 | 4 L |
| N10/1f26 | Fuse 26 | 1 L |
| N123/4 | Emergency call system control unit | 10 L |
| N123/4 | Emergency call system control unit | 33 L |
| U1 | Valid for USA | 59 E |
| U12 | Valid for left-hand steering | 2 C |
| U13 | Valid for right-hand steering | 2 C |
| U2 | Valid for all except USA | 57 E |
| U500 | Not valid for sound system | 20 A |
| U541 | Valid for TELEAID emergency call system | 9 F |
| U541 | Valid for TELEAID emergency call system | 32 F |
| U57 | Valid for model 204.2 | 53 E |
| U58 | Valid for model 204.0 | 50 E |
| U801 | Valid for mobile phone preinstallation with universal interface | 6 F |
| W15/5 | Left front footwell ground point | 3 E |
| W15/5 | Left front footwell ground point | 7 H |
| W15/7 | Right front footwell ground point | 3 E |
| X1/19 | AM/FM antenna amplifier electrical connector | 54 H |
| X1/19 | AM/FM antenna amplifier electrical connector | 55 H |
| X120 | Radio fan electrical connector | 42 H |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | 14 L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 41 L |
| X35/1 | Left front door electrical connector | 20 H |
| X35/2 | Right front door electrical connector | 22 H |
| X35/3 | Left rear door electrical connector | 27 H |
| X35/4 | Right rear door electrical connector | 25 H |
| X39/37 | Mobile phone electrical connector | 7 L |
| X39/45 | AUX jack electrical connector | 37 H |
| Z20/73 | Tracer wire connector sleeve | 36 G |
| Z35/10 | MOST wake-up signal connector sleeve | 16 E |
