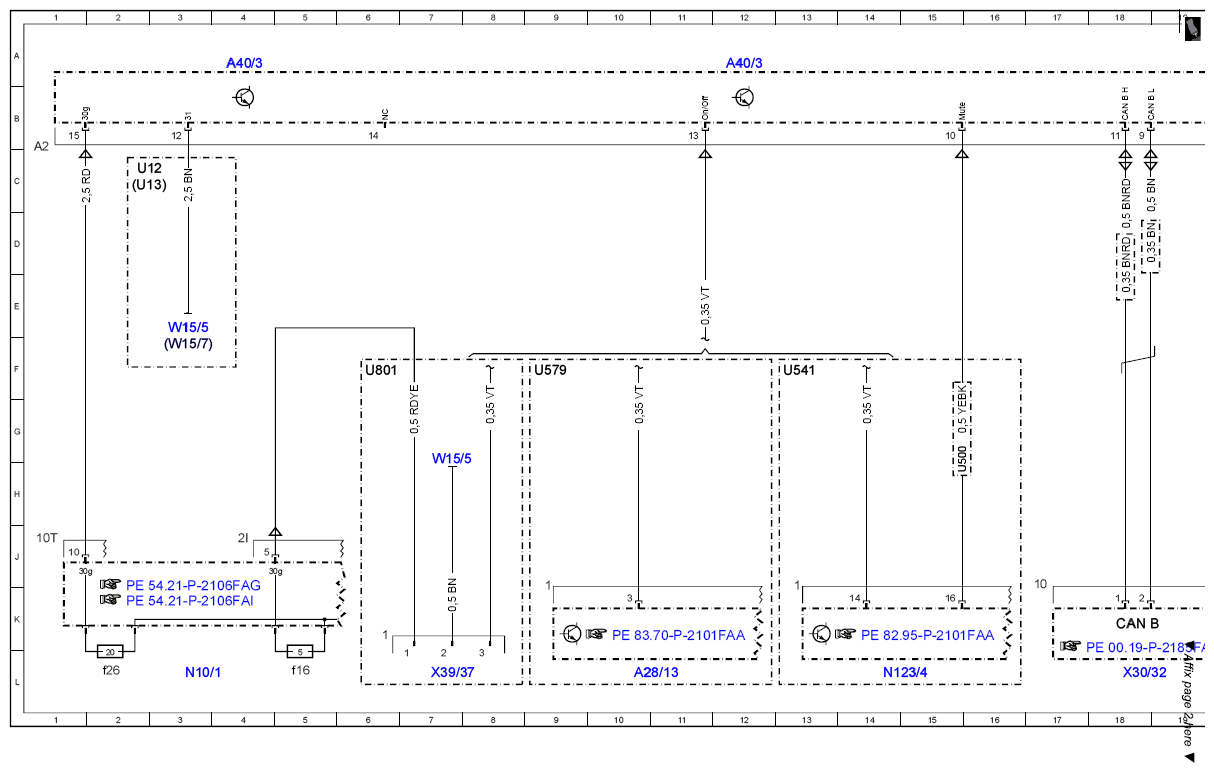

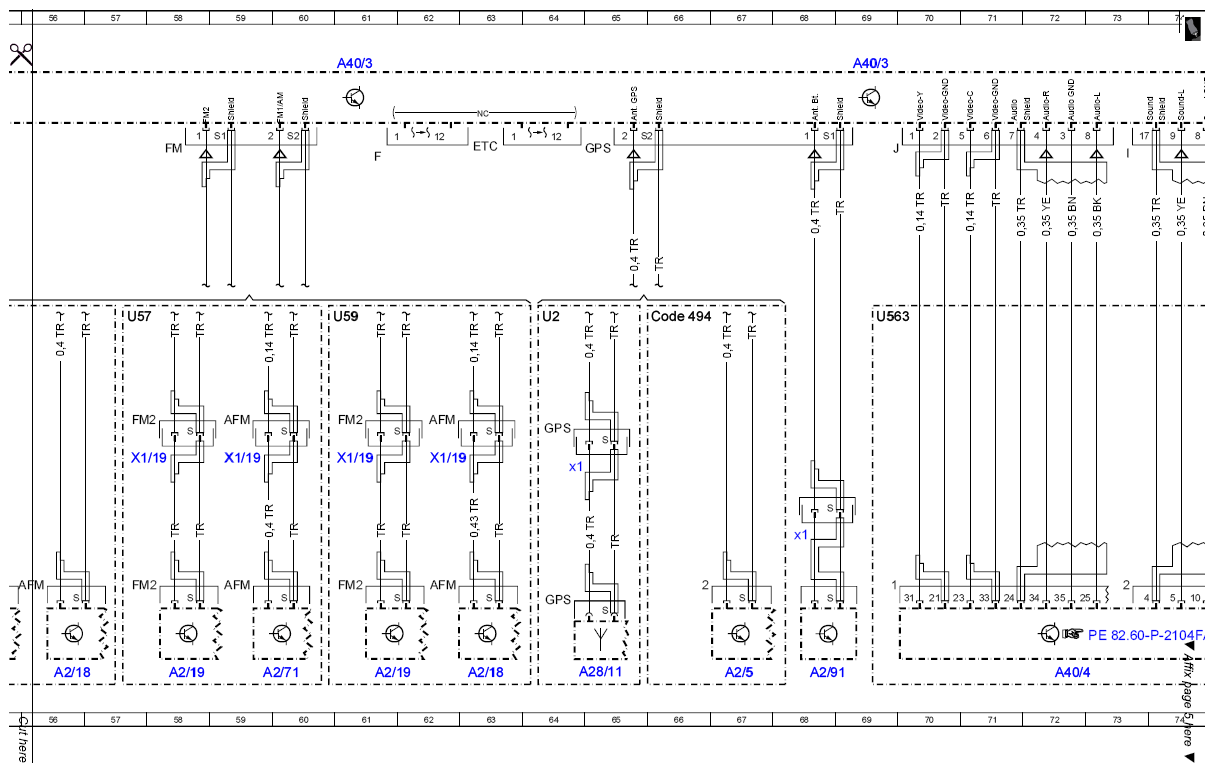

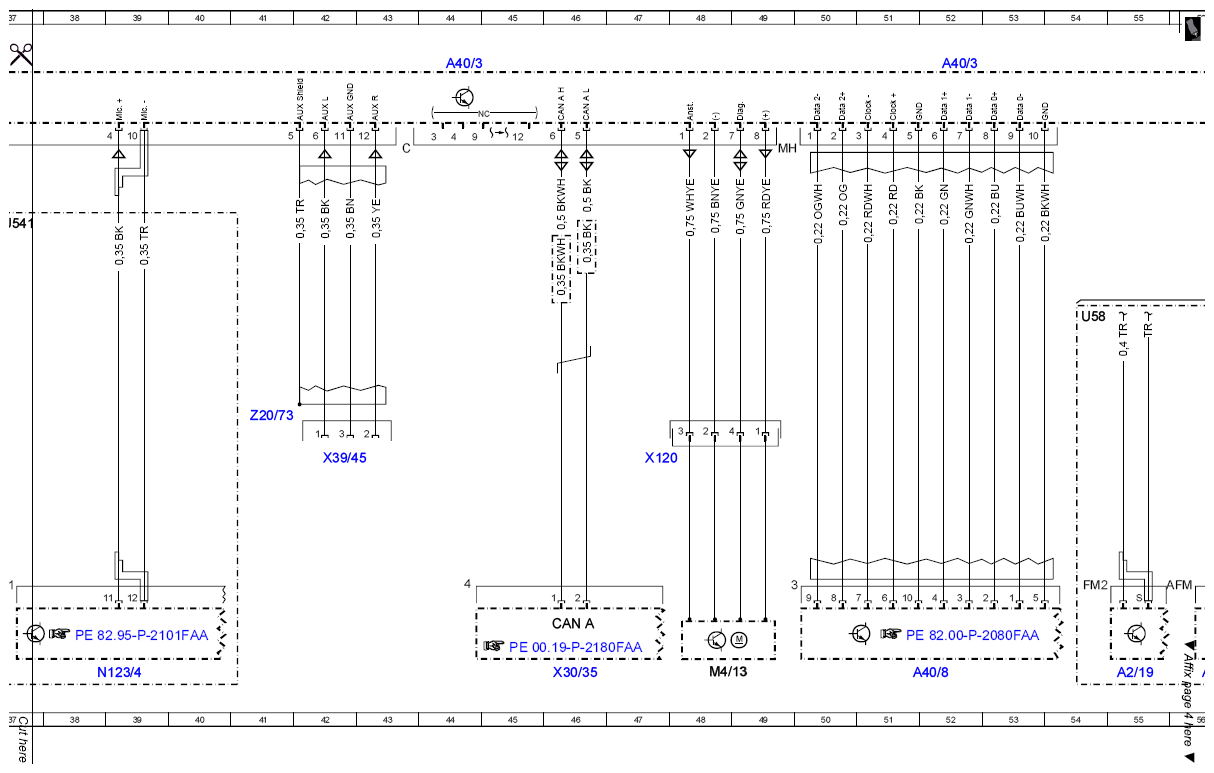

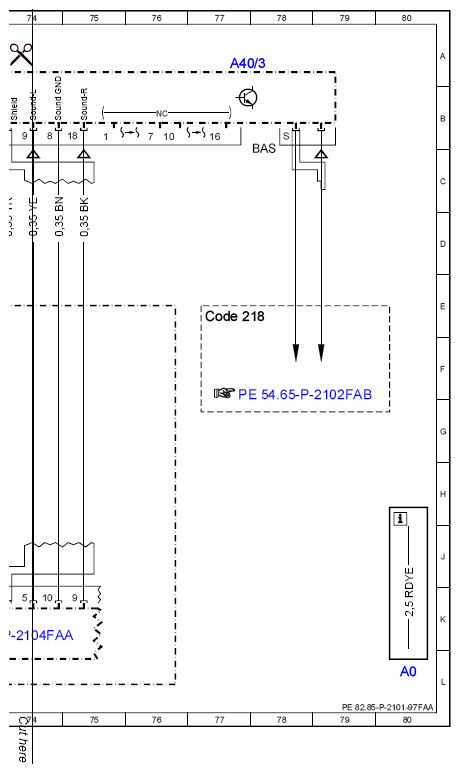

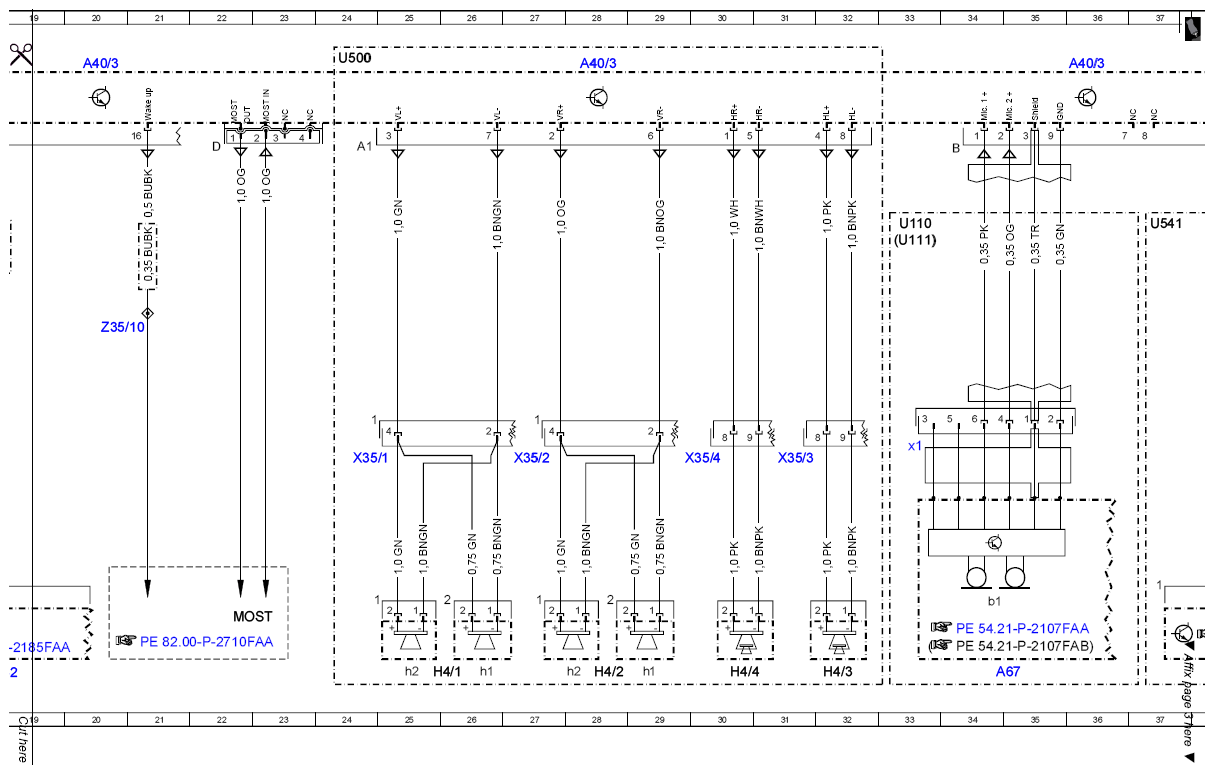

Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-97FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0 /2 except CODE (498) Japan version with CODE (527) COMAND APS with single DVD drive (with navigation) with CODE (512) COMAND APS with DVD changer with CODE (528) COMAND incl. DVD changer up to model year 2012 AEJ11 /YoM 11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 56L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 63L |
| A2/19 | Rear window antenna FM antenna amplifier | 55L |
| A2/19 | Rear window antenna FM antenna amplifier | 58L |
| A2/19 | Rear window antenna FM antenna amplifier | 61L |
| A2/5 | Global positioning system antenna splitter | 67L |
| A2/71 | Rear window antenna amplifier 1 | 59L |
| A2/91 | Bluetooth antenna | 68L |
| A2/91x1 | Bluetooth antenna electrical connector | 68J |
| A28/11 | Multifunction antenna | 65L |
| A28/11x1 | Multifunction antenna electrical connector | 64H |
| A28/13 | Compensator /cellular telephone system UMTS | 10L |
| A40/3 | COMAND control unit | 4A |
| A40/3 | COMAND control unit | 12A |
| A40/3 | COMAND control unit | 20A |
| A40/3 | COMAND control unit | 28A |
| A40/3 | COMAND control unit | 36A |
| A40/3 | COMAND control unit | 44A |
| A40/3 | COMAND control unit | 61A |
| A40/3 | COMAND control unit | 77A |
| A40/3 | COMAND control unit | 52A |
| A40/3 | COMAND control unit | 69A |
| A40/4 | DVD player | 72L |
| A40/8 | Audio/COMAND display | 52L |
| A67 | Inside rearview mirror | 34L |
| A67b1 | Hands-free system microphone | 34K |
| A67x1 | Inside rearview mirror unit electrical connector | 33G |
| CAN A | Telematics CAN | 46K |
| CAN B | Interior CAN | 18K |
| Code 218 | Backup camera | 77E |
| Code 494 | USA version | 66E |
| H4/1 | Left front door speaker | 25L |
| H4/1h1 | Left front door tweeter | 26L |
| H4/1h2 | Left front door bass speaker | 25L |
| H4/2 | Right front door speaker | 28L |
| H4/2h1 | Right front door tweeter | 29L |
| H4/2h2 | Right front door bass speaker | 28L |
| H4/3 | Left rear door speaker | 32L |
| H4/4 | Right rear door speaker | 30L |
| M4/13 | COMAND fan motor | 48L |
| MOST | Media Oriented System Transport | 22K |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1f16 | Fuse 16 | 5L |
| N10/1f26 | Fuse 26 | 2L |
| N123/4 | Emergency call system control unit | 14L |
| N123/4 | Emergency call system control unit | 39L |
| U110 | Valid for overhead control panel with CAN | 33D |
| U111 | Valid for overhead control panel without CAN | 33D |
| U12 | Valid for left-hand drive vehicles | 2C |
| U13 | Valid for right-hand drive vehicles | 2C |
| U2 | Valid for all except USA | 64E |
| U500 | Not valid for sound system | 24A |
| U500 | Not valid for sound system | 16H |
| U541 | Valid for TELEAID emergency call system | 13F |
| U541 | Valid for TELEAID emergency call system | 37D |
| U563 | Valid for rear entertainment (DVD) | 69E |
| U57 | Valid for model 204.2 | 57E |
| U579 | Valid for stationary heater | 9F |
| U58 | Valid for model 204.0 | 54E |
| U59 | Valid for model 204.9 | 60E |
| U801 | Valid for mobile phone preinstallation with universal interface | 6F |
| W15/5 | Left front footwell ground point | 7H |
| W15/5 | Left front footwell ground point | 3E |
| W15/7 | Right front footwell ground point | 3F |
| X1/19 | AM/FM antenna amplifier electrical connector | 59H |
| X1/19 | AM/FM antenna amplifier electrical connector | 58H |
| X1/19 | AM/FM antenna amplifier electrical connector | 62H |
| X1/19 | AM/FM antenna amplifier electrical connector | 61H |
| X120 | Radio fan electrical connector | 47H |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | 8L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 46L |
| X35/1 | Left front door electrical connector | 24H |
| X35/2 | Right front door electrical connector | 27H |
| X35/3 | Left rear door electrical connector | 31H |
| X35/4 | Right rear door electrical connector | 30H |
| X39/37 | Mobile phone electrical connector | 7L |
| X39/45 | AUX jack electrical connector | 42H |
| Z20/73 | Tracer wire connector sleeve | 41G |
| Z35/10 | MOST wake-up signal connector sleeve | 20E |
