Remove/install cover on gearshift lever - AR68.20-P-2310QBS
WARNING: This page is about a different car, the 2009 Mercedes-Benz CLK350 and 2008 Mercedes-Benz CLK350. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 209 with CODE (P98) Black Series
| Remove/install | |||

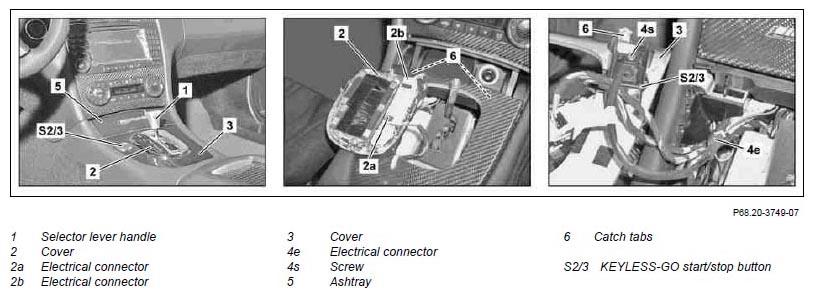

| 1 | Remove selector lever handle (1) | AR27.60-P-0920-01QBS | |
| Loctite 243 | *BR00.45-Z-1033-02B | ||
| 2 | Unclip cover (2) | Figure | |
| 3 | Disconnect electrical connectors (2a, 2b) and remove cover (2). | ||
| 4 | Open ashtray (5) | ||
| 5 | Pull cover (3) upward in area of catch tabs (6) and remove toward front. | ||
| 6 | Disconnect electrical connector (4e) | ||
| 7 | Remove bolt (4s) and remove KEYLESS-GO start/stop button (S2/3) | When replacing cover (3). | |
| 8 | Install in the reverse order |
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1033-02B | Loctite 243 | A 613 989 09 71 |
