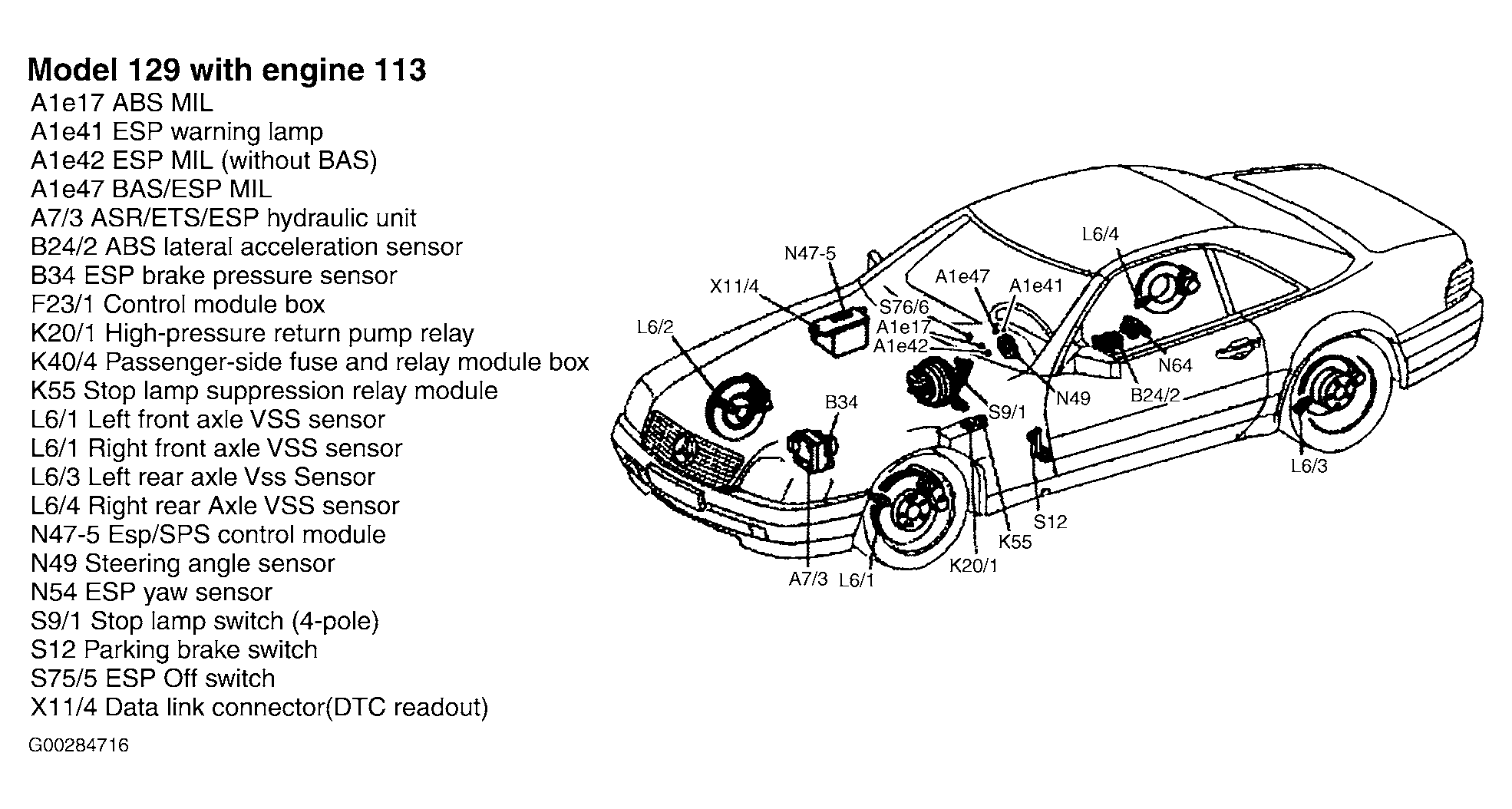

COMPONENT LOCATIONS (129 CHASSIS WITH 113 ENGINE)
| Component | See |
|---|---|
| ABS Lateral Acceleration Sensor (B24/2) | Fig 1 |
| ABS MIL (A1e17) | Fig 1 |
| ASR/ETS/ESP Hydraulic Unit (A7/3) | Fig 1 |
| BAS/ESP MIL (A1e47) | Fig 1 |
| Control Module Box (F23/1) | Fig 1 |
| Data Link Connector (DTC Readout) (X11/4) | Fig 1 |
| ESP Brake Pressure Sensor (B34) | Fig 1 |
| ESP MIL (Without BAS) (A1e42) | Fig 1 |
| ESP Off Switch (S76/6) | Fig 1 |
| ESP/SPS Control Module (N47-5) | Fig 1 |
| ESP Warning Lamp (A1e41) | Fig 1 |
| ESP Yaw Sensor (N64) | Fig 1 |
| High Pressure/Return Pump Relay (K20/1) | Fig 1 |
| Left Front Axle VSS Sensor (L6/1) | Fig 1 |
| Left Rear Axle VSS Sensor (L6/3) | ---- |
| Parking Brake Switch (S12) | Fig 1 |
| Passenger Side Fuse & Relay Module Box (K40/4) | Fig 1 |
| Right Front Axle VSS Sensor (L6/2) | Fig 1 |
| Right Rear Axle VSS Sensor (L6/4) | Fig 1 |
| Steering Angle Sensor (N49) | Fig 1 |
| Stop Lamp Suppression Relay Module (K55) | Fig 1 |
| Stop Lamp Switch (4 Pole) (S9/1) | Fig 1 |
