Wiring diagram for automatic air conditioning (AAC) control unit - PE83.40-P-2101-97FAC

WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A0 Color code key 56L
A32 AC housing 11L
A32m1 Blower motor 14L
A32m1x1 Blower motor electrical connector 14H
A32n1 Blower regulator 12L
A32x1 Air conditioner housing electrical connector 12G
A32z1 Air conditioner housing connector sleeve 13H
B10/31 Left side air outlet temperature sensor 5L
B10/32 Right side air outlet temperature sensor 6L
B10/35 Left front footwell air outlet temperature sensor 4L
B10/36 Right front footwell air outlet temperature sensor 7L
B10/6 Evaporator temperature sensor 1L
B11/12 Dew point sensor 25L
B32/3 Sun sensor 9L
LIN B8 Climate control LIN 36B
M2/10 Left footwell flap actuator motor 42L
M2/11 Right footwell flap actuator motor 35L
M2/12 Left center air outlet flap actuator motor 38L
M2/13 Right center air outlet flap actuator motor 37L
M2/21 Diffuse flap actuator motor 48L
M2/34 Ram air flap actuator motor 29L
M2/35 Rear blend air flap actuator motor 40L
M2/5 Fresh air/air recirculation flap actuator motor 27L
M2/6 Left blending air flap actuator 46L
M2/7 Right blending air flap actuator 31L
M2/8 Left defroster vent flap actuator motor 44L
M2/9 Right defroster vent flap actuator motor 33L
N22/7 Automatic air conditioning control and operating unit 4A
N22/7 Automatic air conditioning control and operating unit 12A
N22/7 Automatic air conditioning control and operating unit 20A
N22/7 Automatic air conditioning control and operating unit 28A
N22/7 Automatic air conditioning control and operating unit 35A
R22/3 PTC heater booster 22L
U12 Valid for left-hand drive vehicles 15G
U13 Valid for right-hand drive vehicles 15G
U240 Valid for all except ECO start/stop function 17H
U252 Valid for ECO start/stop function 17H
U74 Valid for diesel engines 20H
W15/5 Left front footwell ground point 16L
W15/7 Right front footwell ground point 16L
W15/9 Ground point / PTC heater booster 22G
X18/40 Instrument panel harness and vehicle floor electrical connector 11E
X85/8 PTC heater booster electrical connector 21H

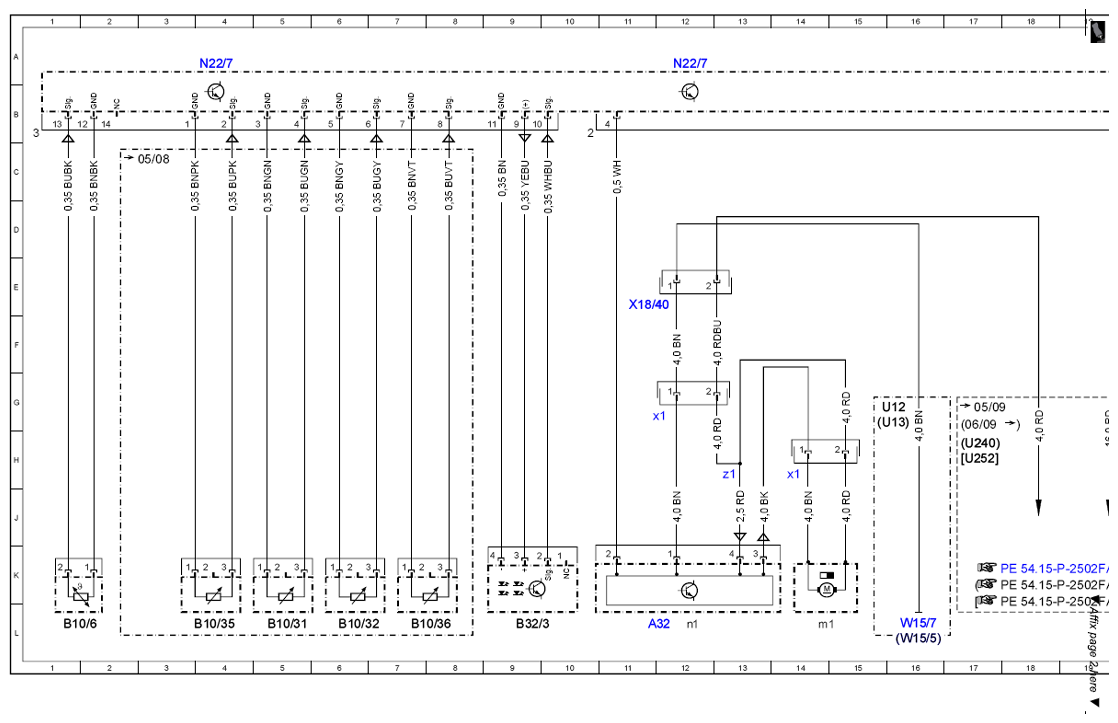

Fig 1: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (1 Of 4)
G07532218Courtesy of MERCEDES-BENZ USA

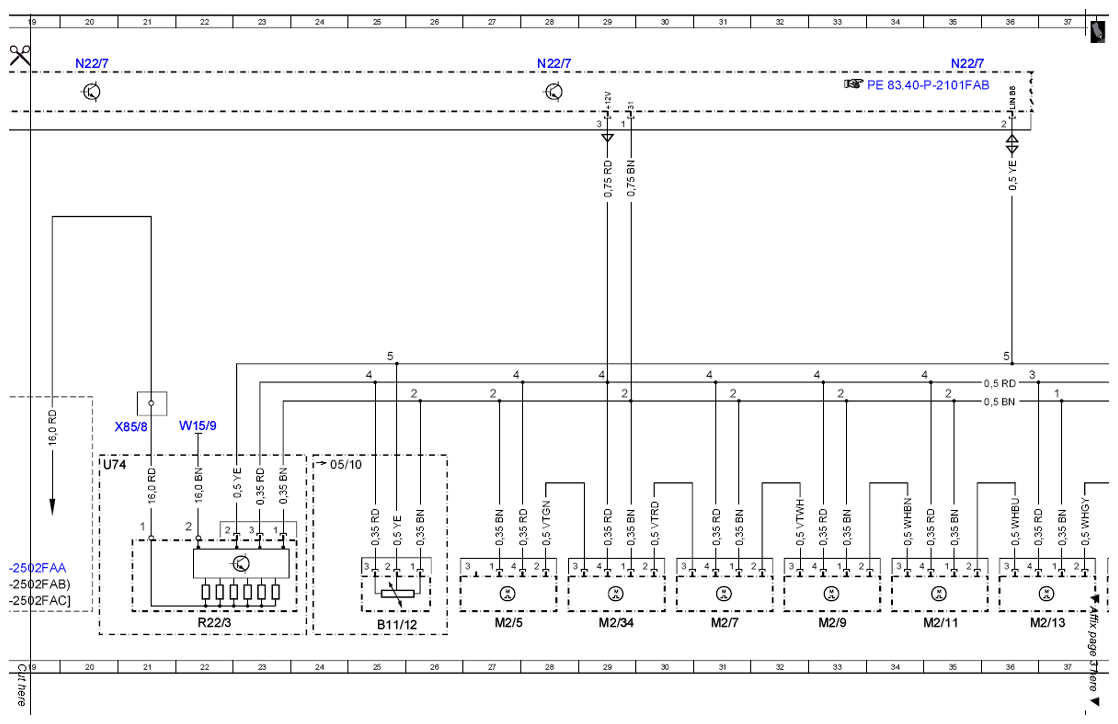

Fig 2: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (2 Of 4)
G07532219Courtesy of MERCEDES-BENZ USA

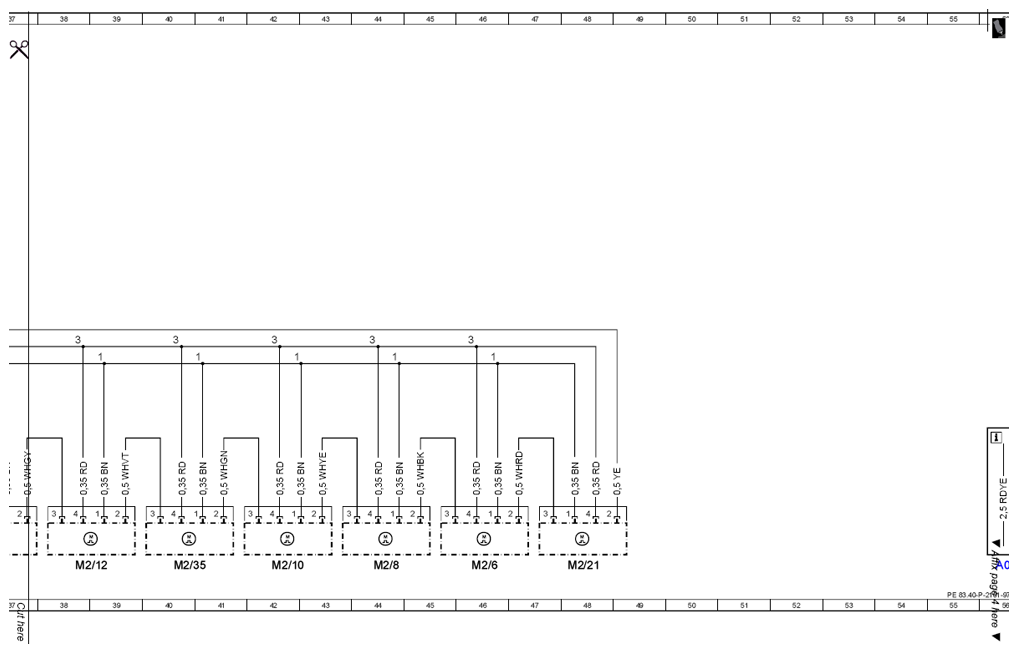

Fig 3: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (3 Of 4)
G07532121Courtesy of MERCEDES-BENZ USA

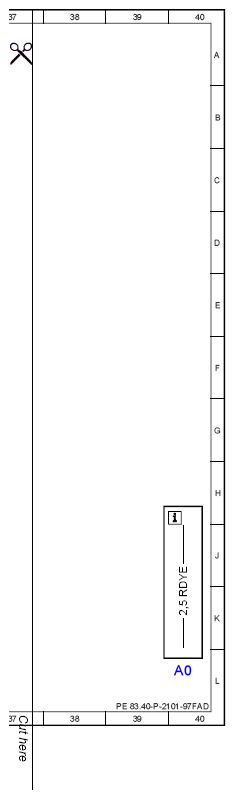

Fig 4: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (4 Of 4)
G07532222Courtesy of MERCEDES-BENZ USA
