Wiring diagram for emergency call system control unit - PE82.95-P-2101-97FAA

WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 204.0 /3 /9 with CODE (348) Emergency call/Assist system with CODE (359) TELEAID emergency call system Control unit N123/4

Code: Designation: Position:
A0 Color code key 56A
A2 Radio 35L
A2 Radio 40L
A2/5 Global positioning system antenna splitter 48L
A2/52 Emergency call system antenna 55L
A2/52x1 Emergency call system antenna electrical connector 54H
A28/11 Multifunction antenna 52L
A28/11x1 Multifunction antenna electrical connector 51H
A40/3 COMAND control unit 35L
A40/3 COMAND control unit 44L
A40/3 COMAND control unit 44L
A40/3 COMAND control unit 39L
CAN D Diagnostic CAN 11K
H4/27 Center instrument panel speaker 8L
N10/1 Front SAM control unit with fuse and relay module 11L
N10/2 Rear SAM control unit with fuse and relay module 3L
N10/2f83 Fuse 83 5L
N10/2f87 Fuse 87 2L
N10/2kB Circuit 15R relay (1) 6L
N123/4 Emergency call system control unit 4A
N123/4 Emergency call system control unit 20A
N123/4 Emergency call system control unit 11A
N123/4 Emergency call system control unit 28A
N123/4 Emergency call system control unit 36A
N123/4 Emergency call system control unit 45A
N123/4 Emergency call system control unit 52A
N2/10 Supplemental restraint system control unit 27L
N40/3 Sound system amplifier control unit 31L
N70 Overhead control panel control unit 20L
N70/3 Overhead control panel electronics 20L
S93/3 Emergency call system button 24L
S93/6 MB-Info and TELEDIAGNOSIS button 16L
S93/6s1 MB-Info button 17L
S93/6s2 Breakdown assistance button 15L
U110 Valid for overhead control panel with CAN 14G
U111 Valid for overhead control panel without CAN 14G
U19 Valid for standard equipment 51D
U500 Not valid for sound system 38E
U58 Valid for model 204.0 2C
U58 Valid for model 204.0 20C
U59 Valid for model 204.9 2C
U59 Valid for model 204.9 20D
U60 Valid for model 204.3 2C
U60 Valid for model 204.3 20C
U631 Valid for COMAND 42F
U631 Valid for COMAND 33B
U631 Valid for COMAND 37B
U777 Valid for navigation 48D
U865 Valid for Audio 20 34E
U865 Valid for Audio 20 37A
U865 Valid for Audio 20 33A
U90 Valid for sound system 29A
W18/3 Left front seat crossmember ground point 2 3E
W18/3 Left front seat crossmember ground point 2 20D
W6/1 Left taillamp trunk ground point 3E
W6/1 Left taillamp trunk ground point 20D
X11/4 Diagnostic connector 12G
X18 Vehicle interior and harness for taillamp electrical connector 8G
X18/37 Emergency call system button electrical connector 17F
Z81 Circuit 58d connector sleeve 18D

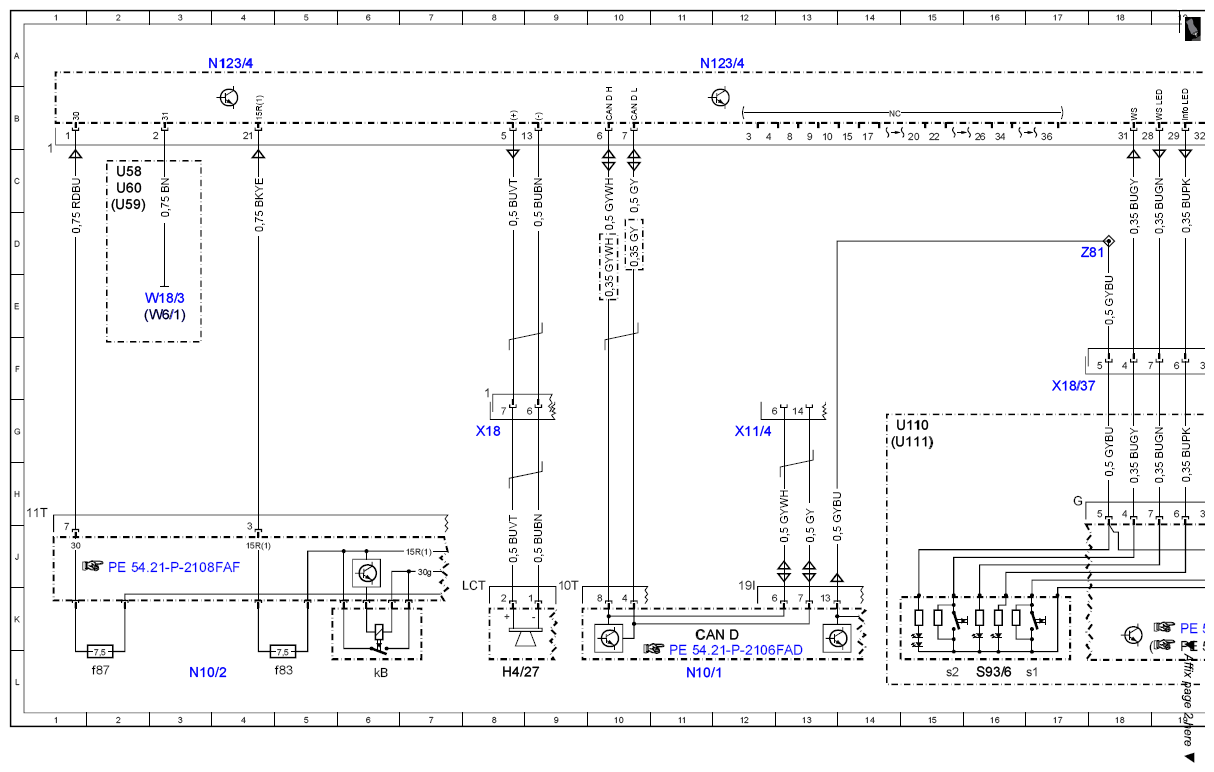

Fig 1: Emergency Call System Control Unit - Wiring Diagram (1 Of 4)
G07529102Courtesy of MERCEDES-BENZ USA

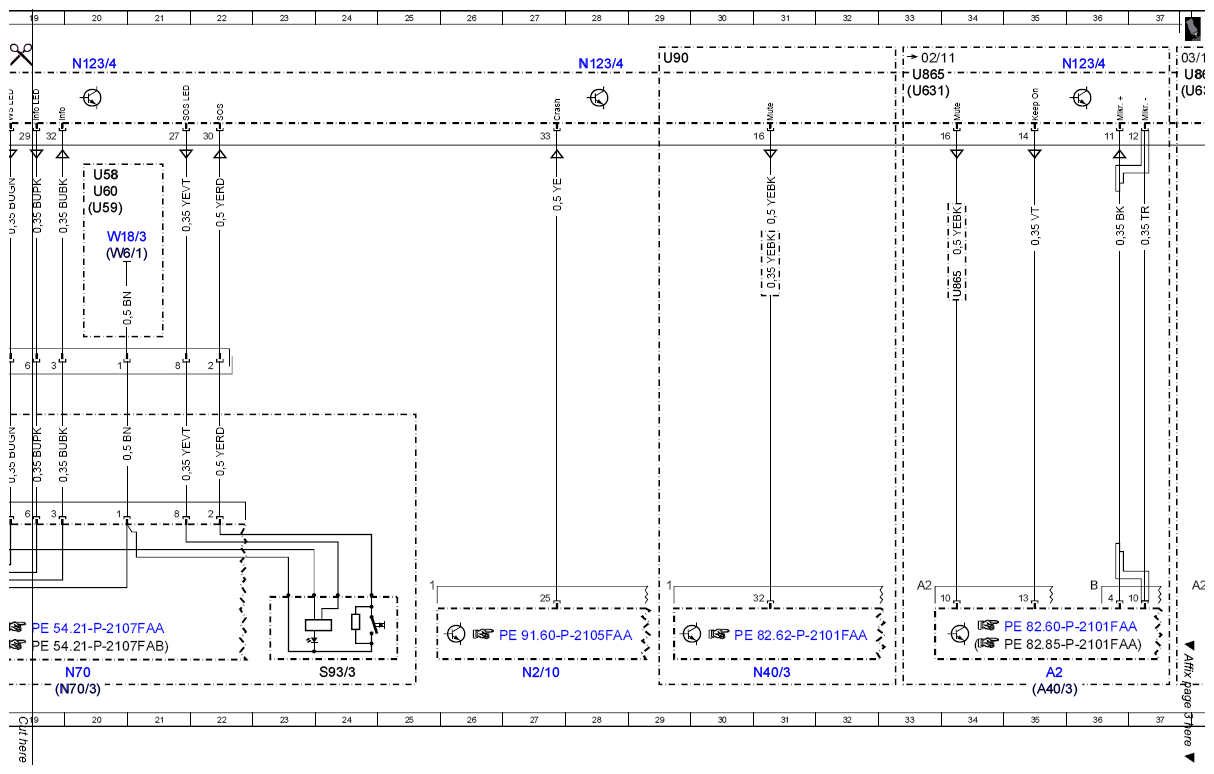

Fig 2: Emergency Call System Control Unit - Wiring Diagram (2 Of 4)
G07529103Courtesy of MERCEDES-BENZ USA

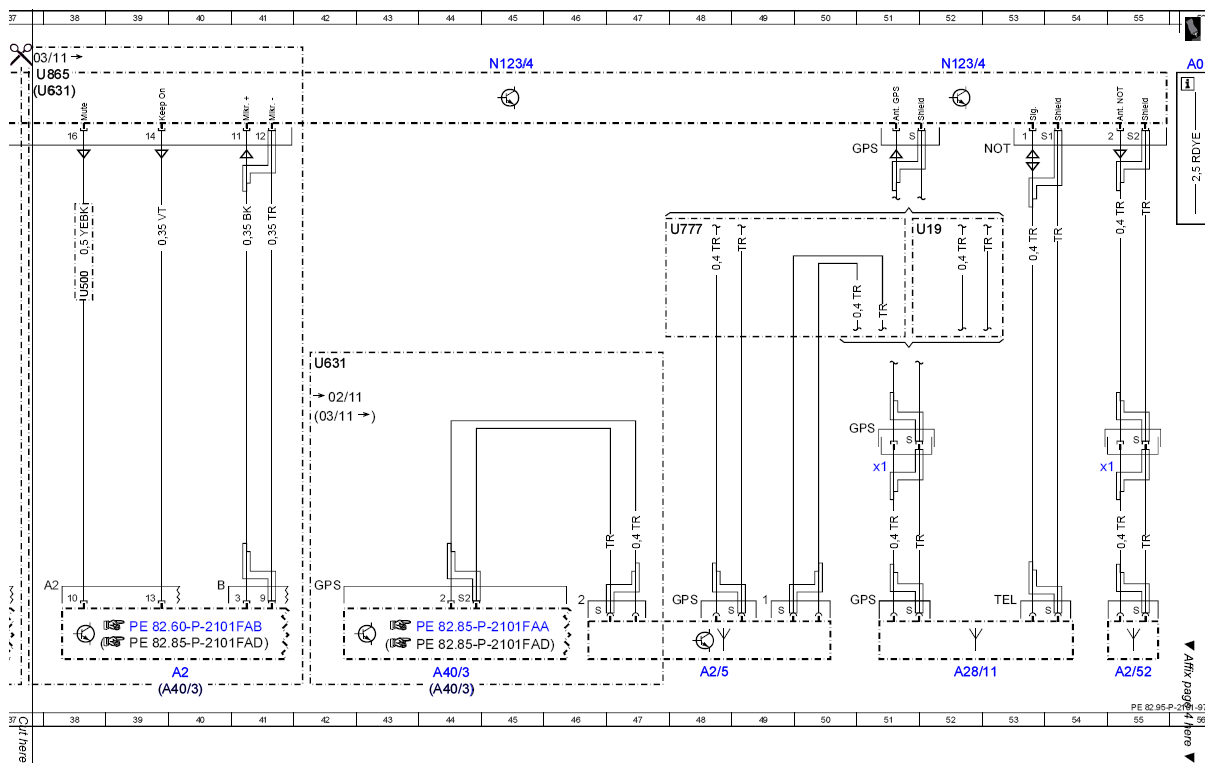

Fig 3: Emergency Call System Control Unit - Wiring Diagram (3 Of 4)
G07529104Courtesy of MERCEDES-BENZ USA
Fig 4: Emergency Call System Control Unit - Wiring Diagram (4 Of 4)
G07529105Courtesy of MERCEDES-BENZ USA
