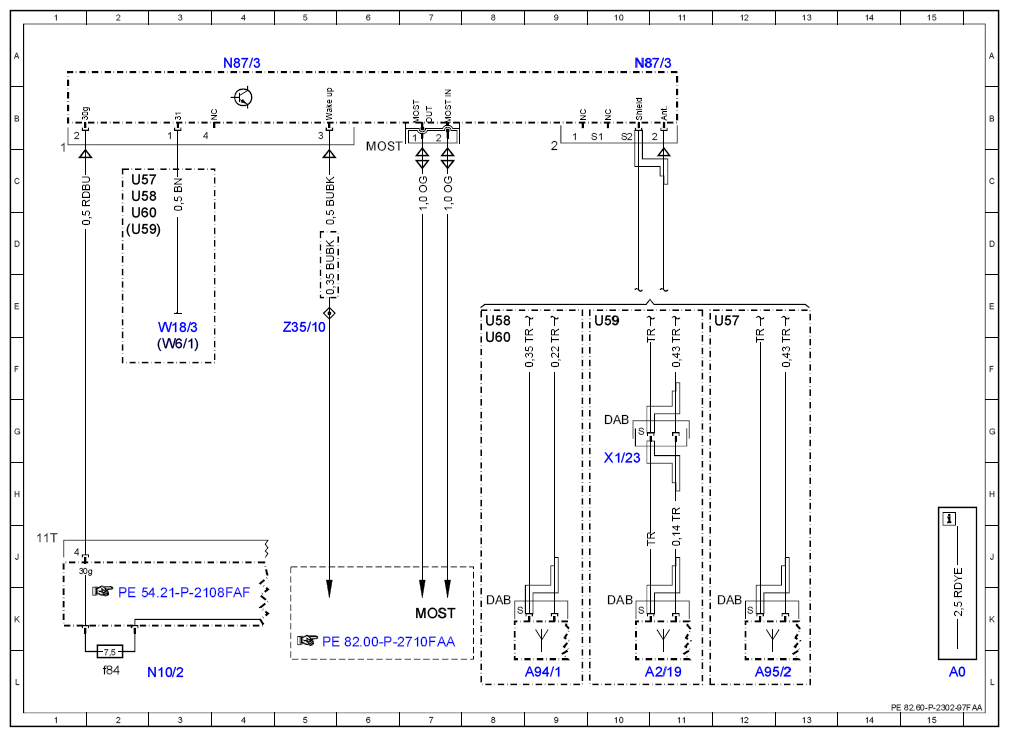

Wiring diagram for Digital Audio Broadcasting control unit system (DAB) - PE82.60-P-2302-97FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204 with CODE (537) Digital radio with CODE (833) Great Britain version control unit N87/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| A2/19 | Rear window antenna FM antenna amplifier | 11L |
| A94/1 | TV 1 and DAB band III antenna | 9L |
| A95/2 | DAB band III antenna | 12L |
| MOST | Media Oriented System Transport | 7K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f84 | Fuse 84 | 2L |
| N87/3 | Digital Audio Broadcasting control unit | 4A |
| N87/3 | Digital Audio Broadcasting control unit | 10A |
| U57 | Valid for model 204.2 | 2C |
| U57 | Valid for model 204.2 | 12E |
| U58 | Valid for model 204.0 | 2C |
| U58 | Valid for model 204.0 | 8E |
| U59 | Valid for model 204.9 | 2D |
| U59 | Valid for model 204.9 | 10E |
| U60 | Valid for model 204.3 | 2D |
| U60 | Valid for model 204.3 | 8F |
| W18/3 | Left front seat crossmember ground point 2 | 3E |
| W6/1 | Left taillamp trunk ground point | 3F |
| X1/23 | TV antenna 1 electrical connector | 10H |
| Z35/10 | MOST wake-up signal connector sleeve | 5E |
