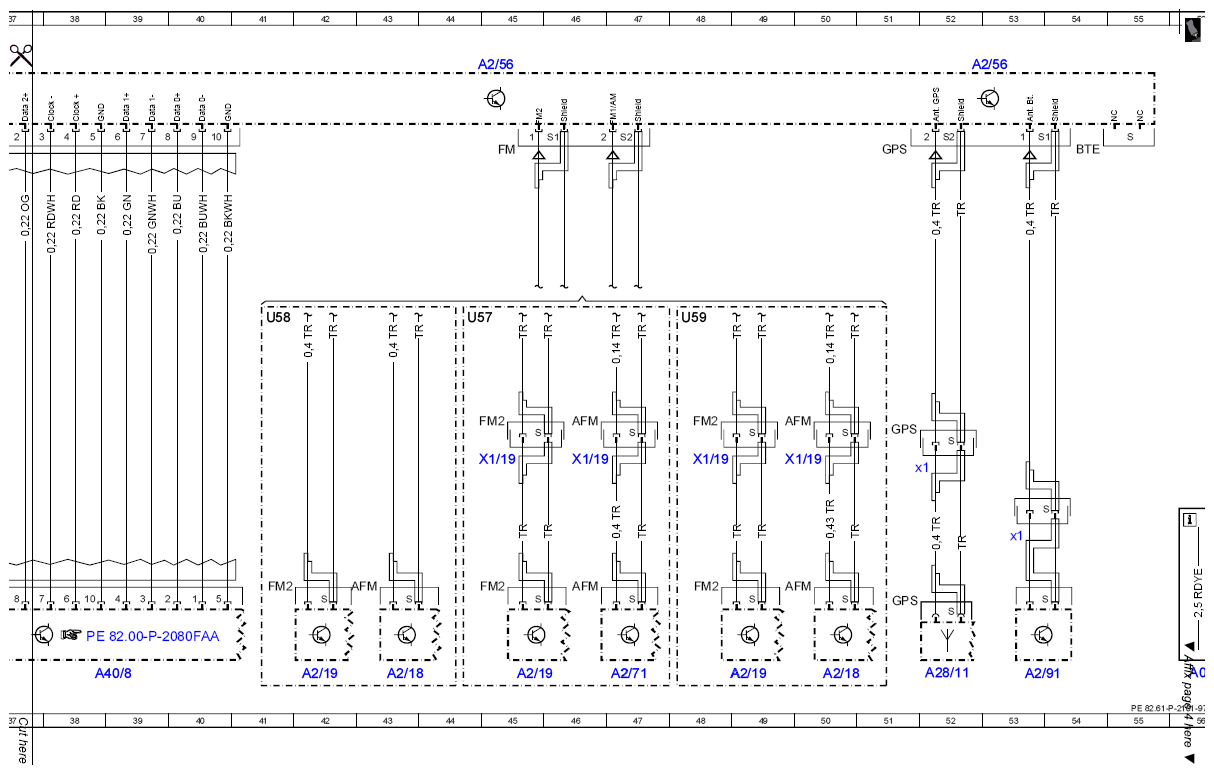

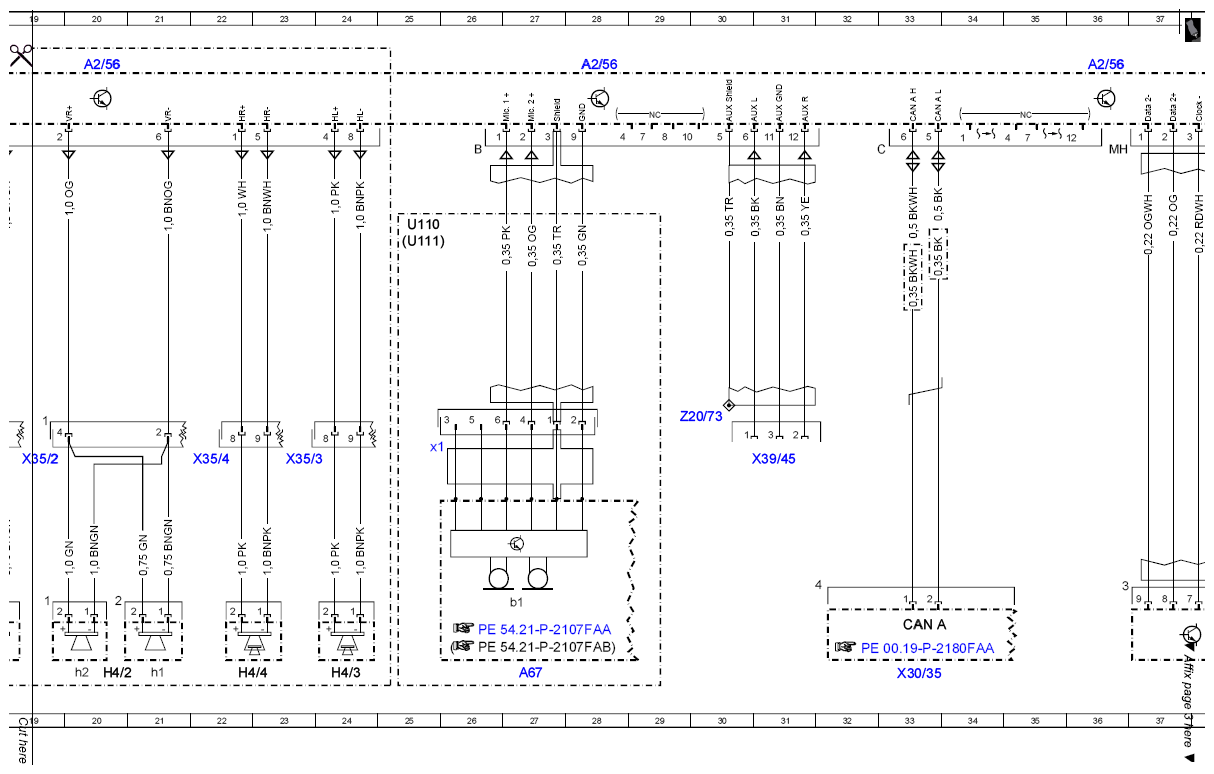

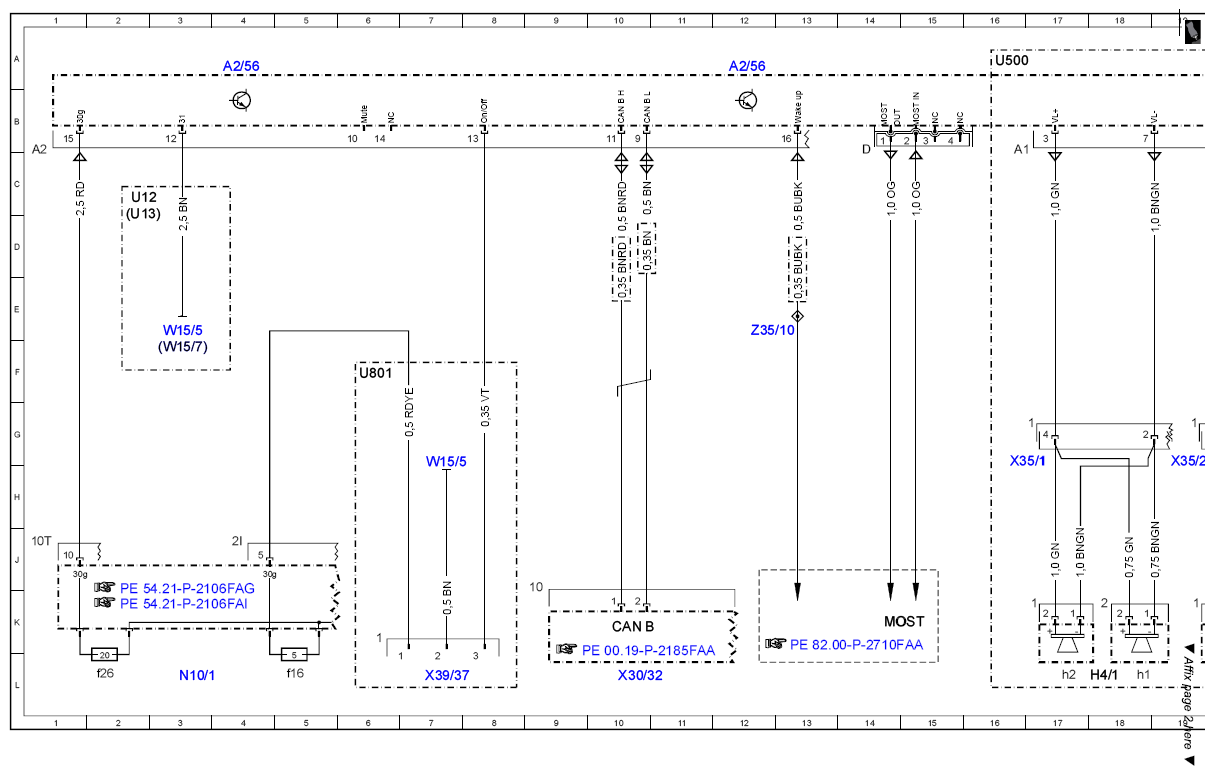

Wiring diagram for Auto-Pilot-System (APS) control unit - PE82.61-P-2101-97FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0/2 up to model year 2012 with CODE 511 (Audio 50 APS with DVD changer) with CODE 525 (MB Audio 50 APS radio) without CODE 494 (US version) without CODE 498 (Japanese version) /AEJ11 model refinement package, control unit A2/56
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 43L |
| A2/18 | FM, AM and CL [ZV] antenna amplifier | 50L |
| A2/19 | Rear window antenna FM antenna amplifier | 42L |
| A2/19 | Rear window antenna FM antenna amplifier | 45L |
| A2/19 | Rear window antenna FM antenna amplifier | 49L |
| A2/56 | Radio with auto pilot system | 4A |
| A2/56 | Radio with auto pilot system | 12A |
| A2/56 | Radio with auto pilot system | 20A |
| A2/56 | Radio with auto pilot system | 28A |
| A2/56 | Radio with auto pilot system | 36A |
| A2/56 | Radio with auto pilot system | 45A |
| A2/56 | Radio with auto pilot system | 52A |
| A2/71 | Rear window antenna amplifier 1 | 47L |
| A2/91 | Bluetooth antenna | 53L |
| A2/91x1 | Bluetooth antenna electrical connector | 53J |
| A28/11 | Multifunction antenna | 52L |
| A28/11x1 | Multifunction antenna electrical connector | 52H |
| A40/8 | Audio/COMAND display | 38L |
| A67 | Inside rearview mirror | 27L |
| A67b1 | Hands-free system microphone | 27K |
| A67x1 | Inside rearview mirror unit electrical connector | 25G |
| CAN A | Telematics CAN | 33K |
| CAN B | Interior CAN | 10K |
| H4/1 | Left front door speaker | 18L |
| H4/1h1 | Left front door tweeter | 18L |
| H4/1h2 | Left front door bass speaker | 17L |
| H4/2 | Right front door speaker | 20L |
| H4/2h1 | Right front door tweeter | 21L |
| H4/2h2 | Right front door bass speaker | 20L |
| H4/3 | Left rear door speaker | 24L |
| H4/4 | Right rear door speaker | 22L |
| MOST | Media Oriented System Transport | 14K |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1f16 | Fuse 16 | 5L |
| N10/1f26 | Fuse 26 | 2L |
| U110 | Valid for overhead control panel with CAN | 25D |
| U111 | Valid for overhead control panel without CAN | 25D |
| U12 | Valid for left-hand drive vehicles | 2C |
| U13 | Valid for right-hand drive vehicles | 2D |
| U500 | Not valid for sound system | 16A |
| U57 | Valid for model 204.2 | 44E |
| U58 | Valid for model 204.0 | 41E |
| U59 | Valid for model 204.9 | 48E |
| U801 | Valid for mobile phone preinstallation with universal interface | 6F |
| W15/5 | Left front footwell ground point | 7H |
| W15/5 | Left front footwell ground point | 3E |
| W15/7 | Right front footwell ground point | 3F |
| X1/19 | AM/FM antenna amplifier electrical connector | 46H |
| X1/19 | AM/FM antenna amplifier electrical connector | 45H |
| X1/19 | AM/FM antenna amplifier electrical connector | 48H |
| X1/19 | AM/FM antenna amplifier electrical connector | 50H |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | 10L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 33L |
| X35/1 | Left front door electrical connector | 17H |
| X35/2 | Right front door electrical connector | 19H |
| X35/3 | Left rear door electrical connector | 23H |
| X35/4 | Right rear door electrical connector | 22H |
| X39/37 | Mobile phone electrical connector | 7L |
| X39/45 | AUX jack electrical connector | 31H |
| Z20/73 | Tracer wire connector sleeve | 30G |
| Z35/10 | MOST wake-up signal connector sleeve | 12E |
