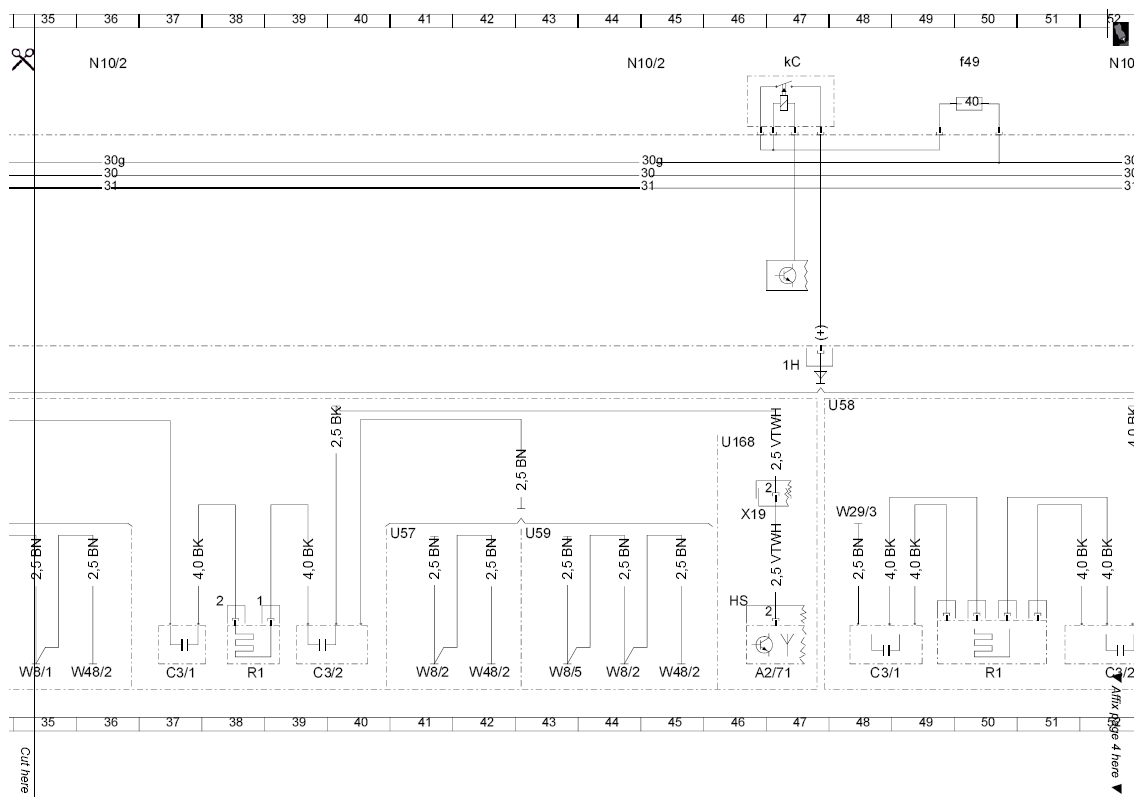

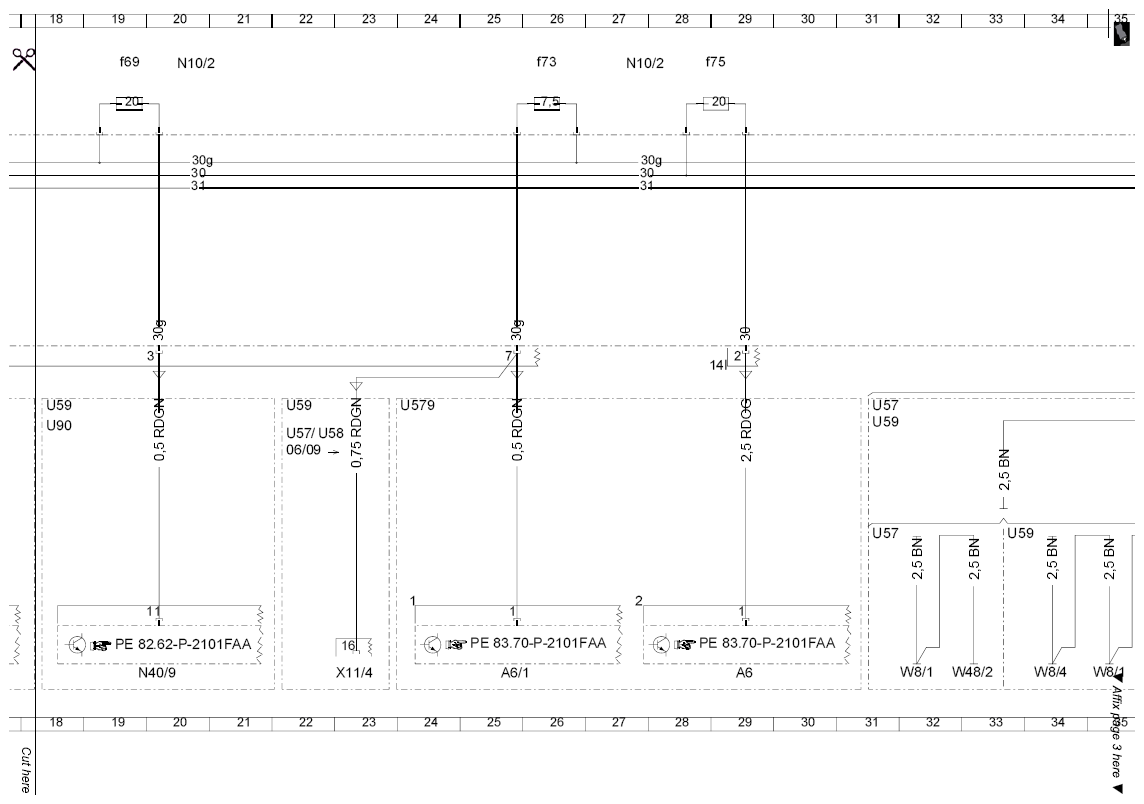

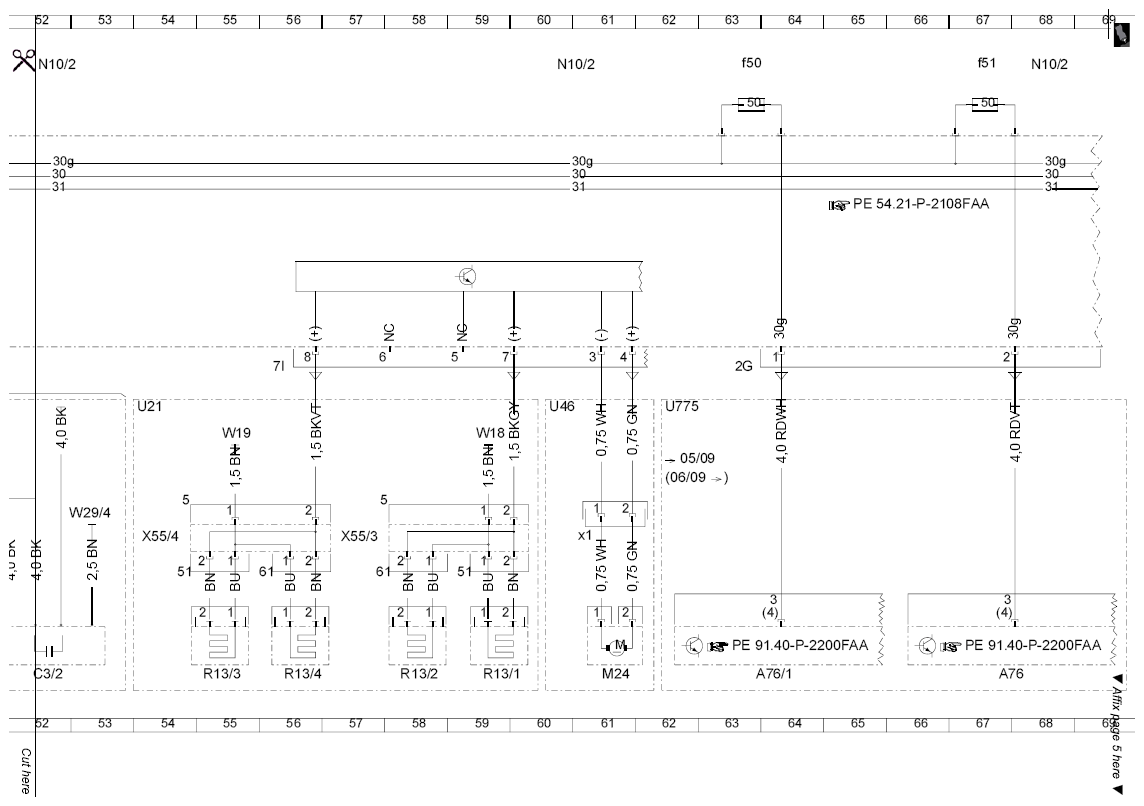

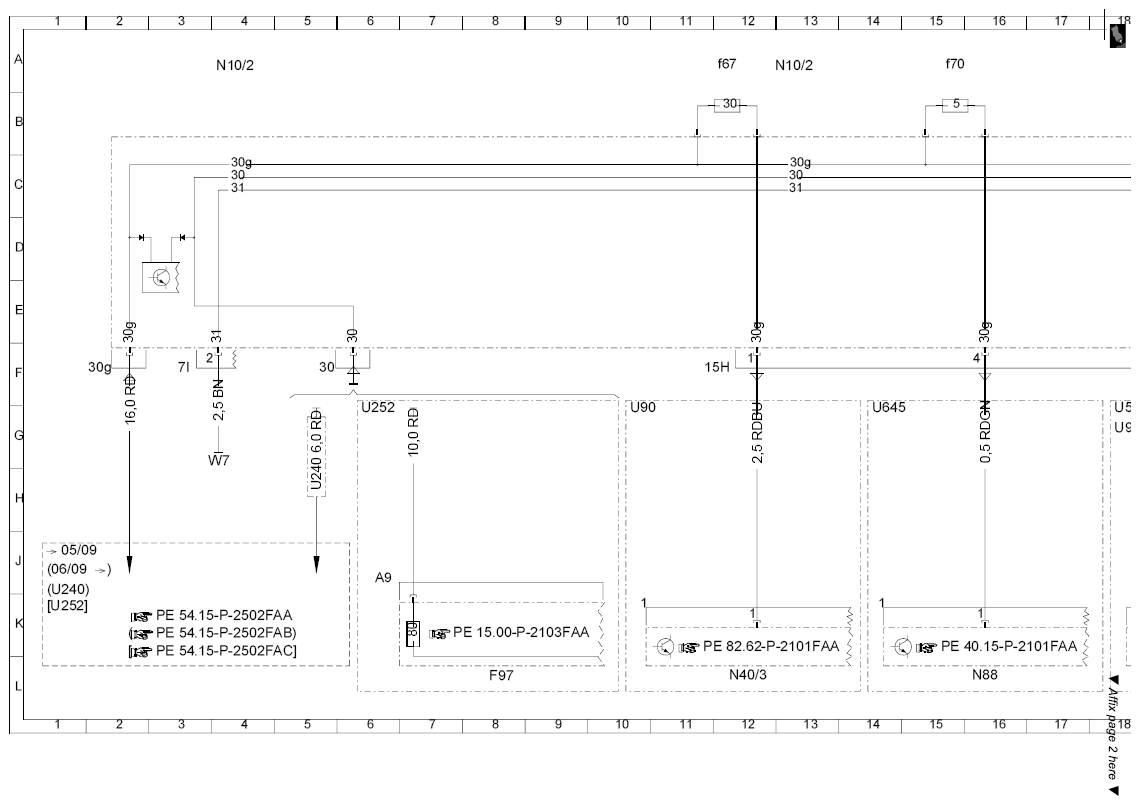

Wiring diagram for rear SAM control unit with fuse and relay module (N10/2) - PE54.21-P-2108-99FAG
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0/2/3/9 Sheet 7
| Code: | Designation: | Position: |
|---|---|---|

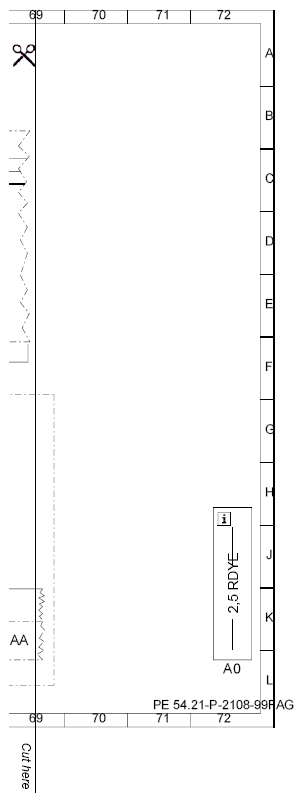

| A0 | Explanation of color codes | 40L |
| A2/71 | Rear window antenna amplifier 1 | 18L |
| A76 | Left front reversible emergency tensioning retractor | 37L |
| A76/1 | Right front reversible emergency tensioning retractor | 33L |
| C3/1 | Rear window interference suppression capacitor 1 | 14L |
| C3/1 | Rear window interference suppression capacitor 1 | 19L |
| C3/2 | Rear window interference suppression capacitor 2 | 17L |
| C3/2 | Rear window interference suppression capacitor 2 | 22L |
| F32 | Front electrical prefuse box | 3L |
| F32f106 | Prefuse 106 | 1K |
| F32f90 | Prefuse 90 | 2K |
| M24 | Rear window roller sun blind motor | 31L |
| M24x1 | Rear window roller sun blind motor electrical connector | 30J |
| N10/2 | Rear SAM control module with fuse and relay module | 4A |
| N10/2 | Rear SAM control module with fuse and relay module | 12A |
| N10/2 | Rear SAM control module with fuse and relay module | 20A |
| N10/2 | Rear SAM control module with fuse and relay module | 28A |
| N10/2 | Rear SAM control module with fuse and relay module | 35A |
| N10/2f49 | Fuse 49 | 21A |
| N10/2f50 | Fuse 50 | 33A |
| N10/2f51 | Fuse 51 | 36A |
| N10/2f67 | Fuse 67 | 7A |
| N10/2f69 | Fuse 69 | 13A |
| N10/2f70 | Fuse 70 | 10A |
| N10/2f73 | Fuse 73 | 9A |
| N10/2kC | Rear window defroster relay | 18A |
| N40/3 | Sound system amplifier control unit | 7L |
| N88 | Tire pressure monitor control unit | 11L |
| R1 | Rear window heater | 15L |
| R1 | Rear window heater | 21L |
| R13/1 | Left front seat sitting surface heated cushion | 29L |
| R13/2 | Left front backrest heated cushion | 28L |
| R13/3 | Right front seat sitting surface heated cushion | 24L |
| R13/4 | Right front backrest heated cushion | 26L |
| U168 | Valid for AM antenna amplifier | 17G |
| U21 | Valid for seat heaters | 23G |
| U46 | Valid for rear window roller sun blind | 30G |
| U57 | Valid for model 204.2 | 13G |
| U58 | Valid for model 204.0 | 19G |
| U645 | Valid for tire pressure monitor | 9G |
| U775 | Valid for emergency tensioning retractor | 32G |
| U90 | Valid for sound system | 6G |
| W18 | Left front seat crossmember ground point | 29G |
| W19 | Right front seat crossmember ground point | 25G |
| W7 | Right wheelhouse trunk ground point | 3H |
| W8/1 | Left tailgate ground point | 14H |
| X19 | Rear window heater electrical connector | 18H |
| X55/3 | Driver seat contacting strip | 27J |
| X55/4 | Front passenger seat contacting strip | 23J |
