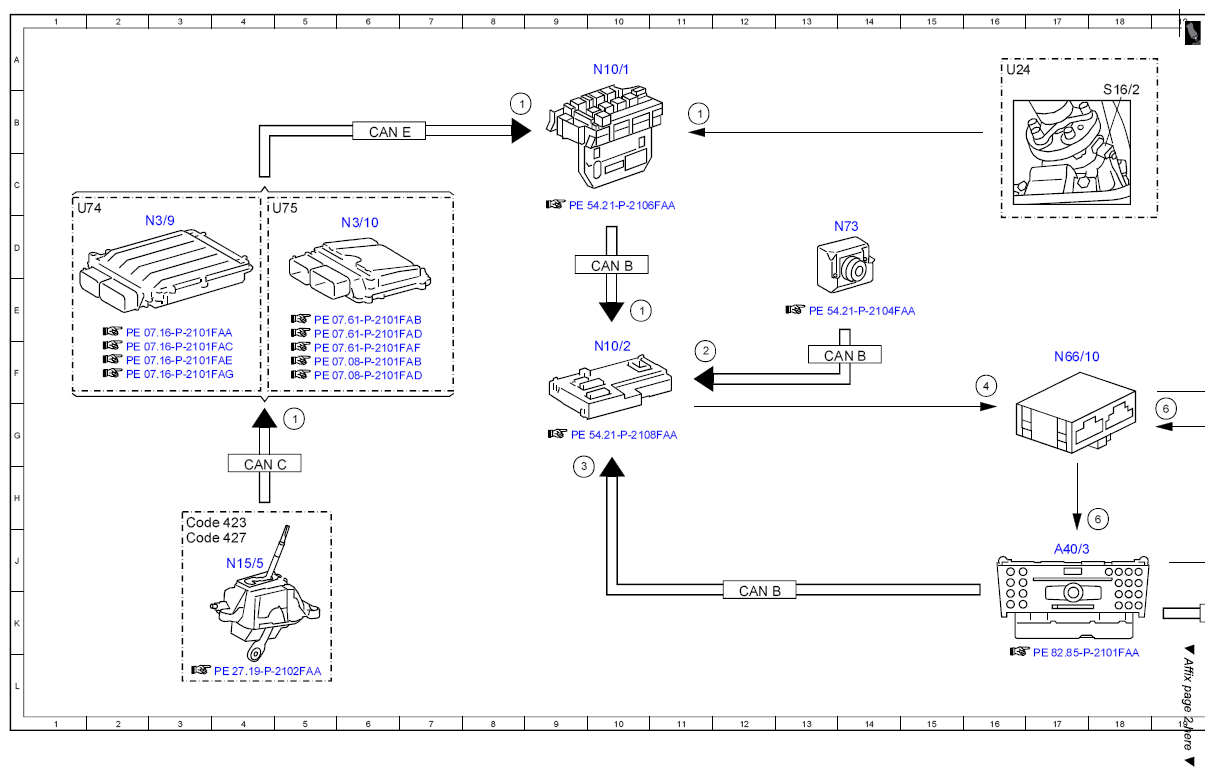

Electrical function schematic, reversing camera - PE54.65-P-2051-97FAB
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0 /2 with CODE (218) Backup camera except CODE (498) Japan version as of model year 2010 /AEJ 09
MODEL 204.9 up to 31.5.12 with CODE (218) Backup camera except CODE (498) Japan version
MODEL 204.3 with CODE (218) Reversing camera
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Reverse gear, status | 5G |
| 1 | Reverse gear, status | 10E |
| 1 | Reverse gear, status | 8B |
| 1 | Reverse gear, status | 11B |
| 2 | Circuit 15, status | 11F |
| 3 | Backup camera function, status | 9H |
| 4 | Backup camera power supply module, actuation | 16F |
| 5 | Backup camera, actuation | 20F |
| 6 | Backup camera, signal | 18H |
| 6 | Backup camera, signal | 21J |
| 6 | Backup camera, signal | 19G |
| 7 | Transfer of video data (low voltage differential signaling line) signal | 21J |
| A40/3 | COMAND control unit | 17J |
| A40/8 | Audio/COMAND display | 22J |
| B84/3 | Backup camera | 21F |
| CAN A | Telematics CAN | 20K |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 12K |
| CAN C | Drive train CAN | 4H |
| CAN E | Chassis CAN | 6B |
| Code 423 | 5-speed automatic transmission | 3H |
| Code 427 | 7-speed automatic transmission | 3J |
| LVDS | Low voltage differential signal | 20J |
| N10/1 | Front SAM control unit with fuse and relay module | 10A |
| N10/2 | Rear SAM control unit with fuse and relay module | 10F |
| N15/5 | Electronic selector lever module control unit | 4J |
| N3/10 | ME-SFI [ME] control unit | 6D |
| N3/9 | CDI control unit | 2D |
| N66/10 | Backup camera voltage supply module | 17F |
| N73 | Electronic ignition switch control unit | 13D |
| S16/2 | Backup lamp switch | 18B |
| U24 | Valid for manual transmission | 16A |
| U74 | Valid for diesel engines | 1C |
| U75 | Valid for gasoline engines | 4C |
