Wiring diagram for Adaptive Brake (ABR) - PE42.47-P-2000-97FAA

WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2014 Mercedes-Benz C63 AMG, 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, and 2011 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 204.0 /2 up to 28.2.11 control unit A7/3 and N30/4 MODEL 204.9 up to 31.5.11 control unit A7/3 and N30/4

Code: Designation:  Position
AO Color code key 56L
A7/3 Traction system hydraulic unit 2H
A7/3 Traction system hydraulic unit 2A
A7/3b1 Front axle brake pressure sensor 2B
A7/3b7 Front pressure sensor 3B
A7/3b8 Rear pressure sensor 2D
A7/3m1 High pressure and return pump 3D
A7/3y10 Left rear pressure regulator valve (pressure hold) 2F
A7/3y11 Left rear pressure regulator valve (pressure release) 3F
A7/3y12 Right rear pressure regulator valve (pressure hold) 2F
A7/3y13 Right rear pressure regulator valve (pressure release) 3F
A7/3y18 Front axle switchover valve 2E
A7/3y19 Rear axle switchover valve 3E
A7/3y22 Front axle intake ball valve 2E
A7/3y23 Rear axle intake ball valve 3E
A7/3y6 Left front pressure regulator valve (pressure hold) 2G
A7/3y7 Left front pressure regulator valve (pressure release) 3G
A7/3y8 Right front pressure regulator valve (pressure hold) 2G
A7/3y9 Right front pressure regulator valve (pressure release) 3G
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 37L
B64/1 Brake vacuum sensor 28L
CAN E Chassis CAN 47K
CAN H Vehicle dynamics CAN 42K
CAN H Vehicle dynamics CAN 44K
Code B03 ECO start/stop function 27C
L6/1 Left front axle rpm sensor 33L
L6/2 Right front axle rpm sensor 31L
L6/3 Left rear axle rpm sensor 36L
L6/4 Right rear axle rpm sensor 34L
N10/1 Front SAM control unit with fuse and relay module 7L
N10/1f1 Fuse 1 5L
N10/1f14 Fuse 14 9L
N10/1f20 Fuse 20 6L
N10/1f21 Fuse 21 11L
N10/2 Rear SAM control unit with fuse and relay module 15L
N30/4 Electronic Stability Program control unit 4A
N30/4 Electronic Stability Program control unit 12A
N30/4 Electronic Stability Program control unit 20A
N30/4 Electronic Stability Program control unit 28A
N30/4 Electronic Stability Program control unit 36A
N30/4 Electronic Stability Program control unit 45A
N30/4 Electronic Stability Program control unit 50A
S9/1 Stop lamp switch 12L
U1018 Valid for gasoline engine 276 25D
U131 Valid for ESP with further vehicle dynamics CAN special equipment 41E
U157 Valid for combustion engine 272 DE 20E
U160 Valid for ESP without adaptive damping system 45E
U169 Valid for gasoline engine 271 DE 20D
U19 Valid for standard equipment 38E
U229 Valid for model designation 204.006/044/045/047/065/245/247 20D
U256 Valid for model designation 204.052/054/056/252/254/256 as of 1.9.08 20D
U257 Valid for model designation 204.041/046/241/246 as of 1.9.08 20D
U520 Valid for taxi 49F
U600 Valid for power steering pump 20C
U600 Valid for power steering pump 22C
U600 Valid for power steering pump 25C
U739 Valid for gasoline engine 271 continuous fuel injection system (electronic) 20E
U77 Valid for speed-sensitive power steering 17C
U880 Valid for diesel engine 642 22D
U948 Valid for diesel engine 651 22D
W70 Electronic Stability Program ground point 7E
X18/33 Speed-sensitive power steering electrical connector 18H
X26 Interior and engine wiring harness electrical connector 20H
X26 Interior and engine wiring harness electrical connector 23H
X26 Interior and engine wiring harness electrical connector 25H
X30/28 Vehicle dynamics CAN voltage distributor electrical connector 43L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 47L
X35/6 Instrument panel and module box electrical connector 20E
X35/6 Instrument panel and module box electrical connector 23E
X35/6 Instrument panel and module box electrical connector 25E
X62/32 Rear axle electrical connector, left distributor 35H
X62/33 Rear axle electrical connector, right distributor 33H
X62/6 Front axle electrical connector, right distributor 30H
X62/7 Front axle electrical connector, left distributor 32H
Y10 Speed-sensitive power steering solenoid valve 18L
Y10/1 Power steering pump quantity control valve 23L
Y10/1 Power steering pump quantity control valve 21L
Y10/1 Power steering pump quantity control valve 26L

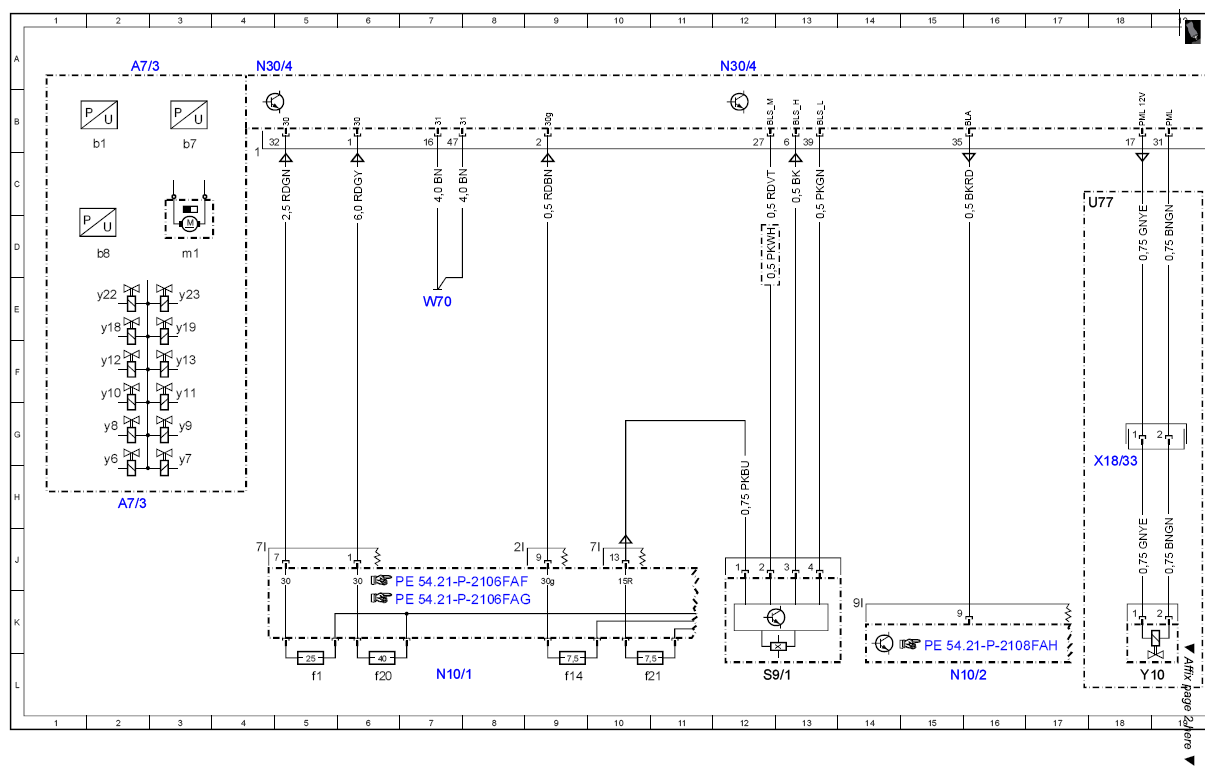

Fig 1: Adaptive Brake (ABR) - Wiring Diagram (1 Of 4)
G07533366Courtesy of MERCEDES-BENZ USA

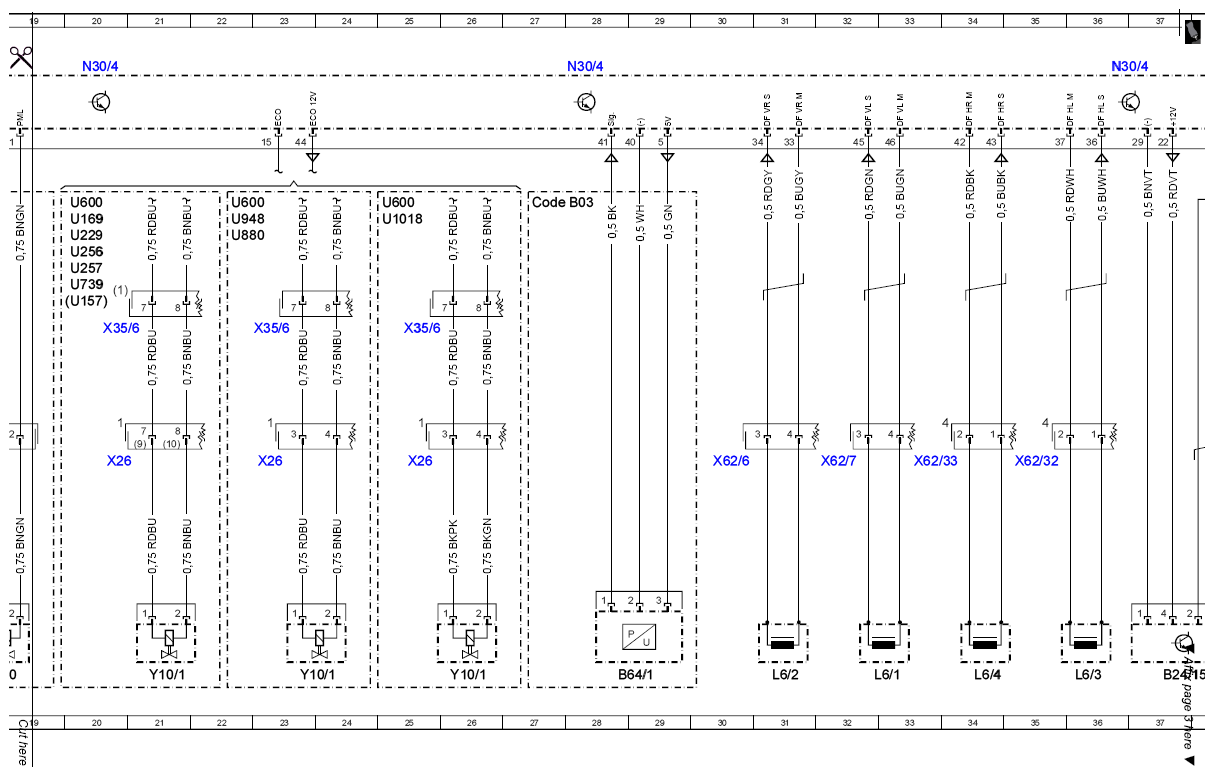

Fig 2: Adaptive Brake (ABR) - Wiring Diagram (2 Of 4)
G07533367Courtesy of MERCEDES-BENZ USA

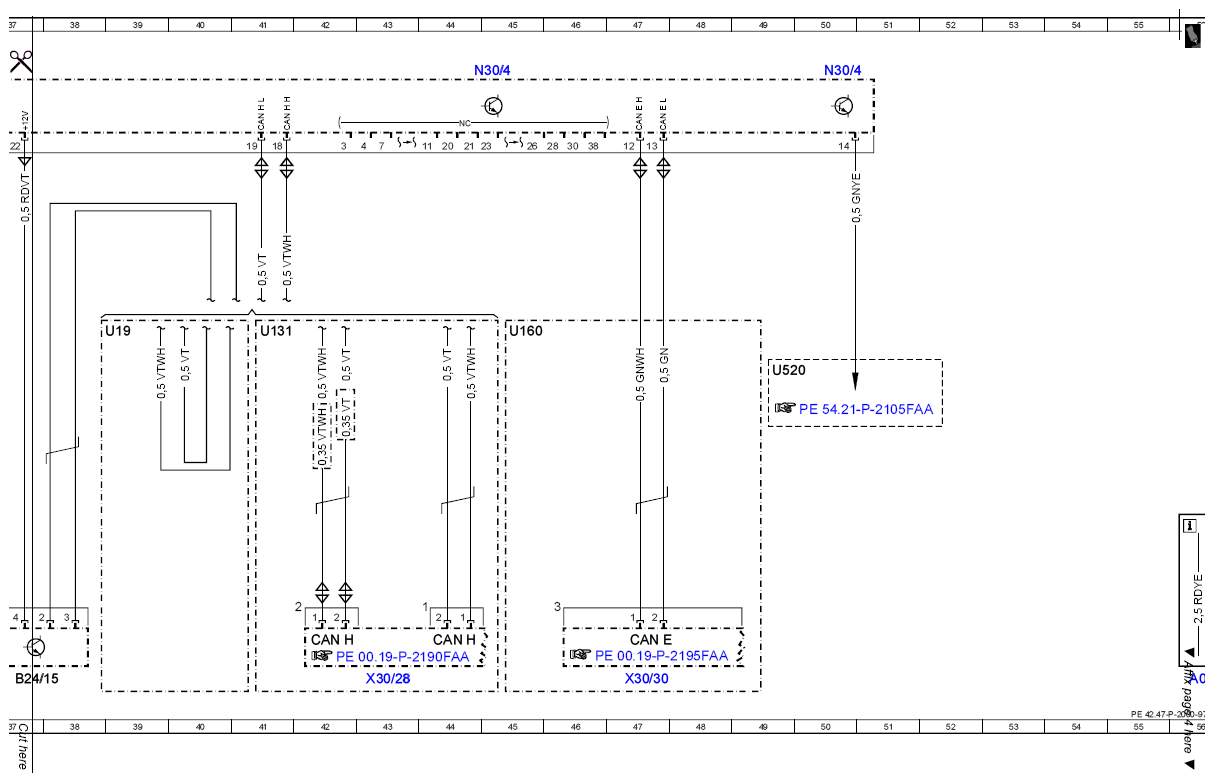

Fig 3: Adaptive Brake (ABR) - Wiring Diagram (3 Of 4)
G07533368Courtesy of MERCEDES-BENZ USA
Fig 4: Adaptive Brake (ABR) - Wiring Diagram (4 Of 4)
G07533369Courtesy of MERCEDES-BENZ USA
