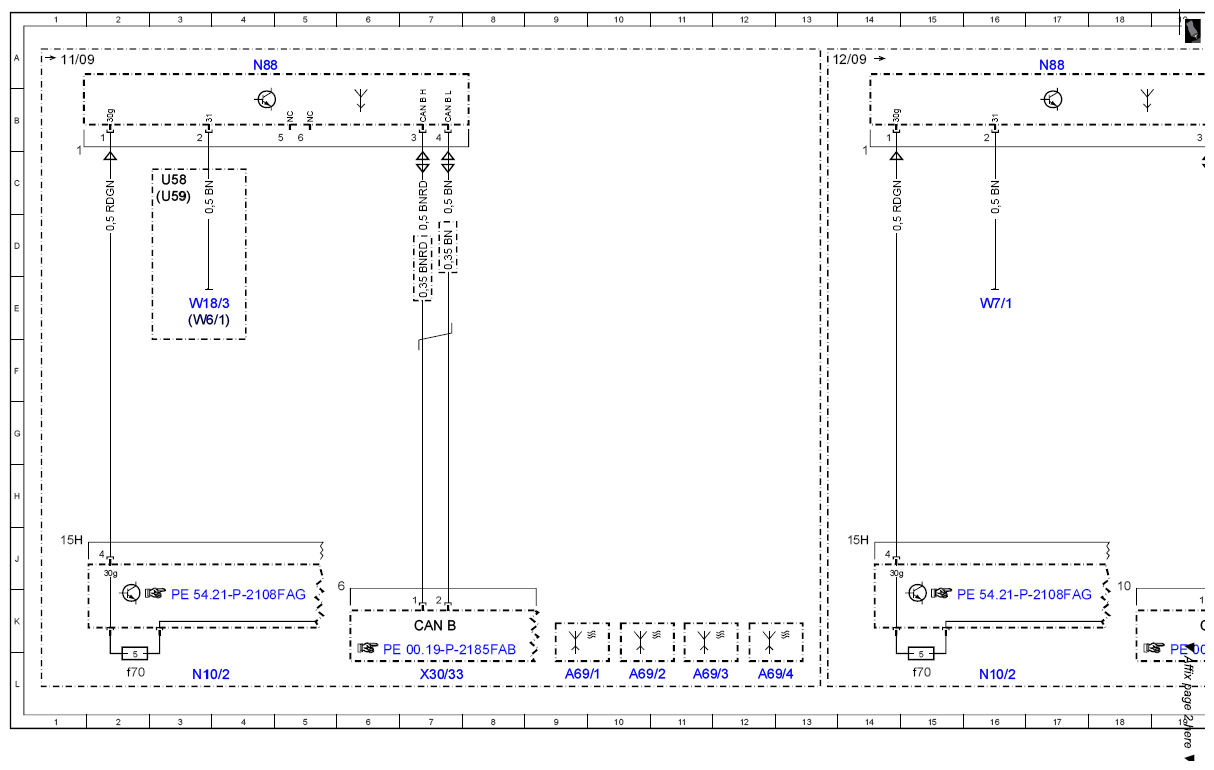

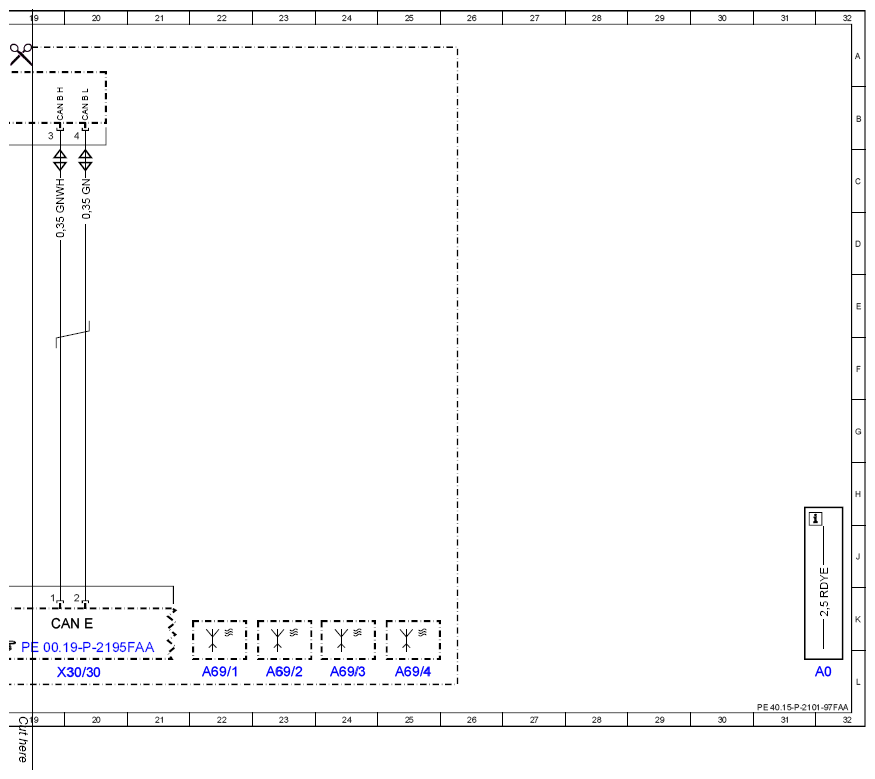

Wiring diagram for tire pressure monitor control unit - PE40.15-P-2101-97FAA
WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2014 Mercedes-Benz C63 AMG, 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, and 2011 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| A69/1 | Left front tire pressure sensor | 9L |
| A69/1 | Left front tire pressure sensor | 22L |
| A69/2 | Right front tire pressure sensor | 10L |
| A69/2 | Right front tire pressure sensor | 23L |
| A69/3 | Left rear tire pressure sensor | 11L |
| A69/3 | Left rear tire pressure sensor | 24L |
| A69/4 | Right rear tire pressure sensor | 12L |
| A69/4 | Right rear tire pressure sensor | 25L |
| CANB | Interior CAN | 7K |
| CANE | Chassis CAN | 19K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2 | Rear SAM control unit with fuse and relay module | 16L |
| N10/2f70 | Fuse 70 | 2L |
| N10/2f70 | Fuse 70 | 15L |
| N88 | Tire pressure monitor control unit | 4A |
| N88 | Tire pressure monitor control unit | 17A |
| U58 | Valid for model 204.0 | 3C |
| U59 | Valid for model 204.9 | 3C |
| W18/3 | Left front seat crossmember ground point 2 | 3E |
| W6/1 | Left taillamp trunk ground point | 3E |
| W7/1 | Right taillamp trunk ground point | 16E |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | 20L |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 7L |
