Wiring diagram for automatic air conditioning (AAC) control unit - PE83.40-P-2101-97FAC

WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A0 Color code key 56A
A32 AC housing 12L
A32 AC housing 18L
A32m1 Blower motor 15L
A32m1 Blower motor 21L
A32m1x1 Blower motor electrical connector 15H
A32n1 Blower regulator 13L
A32n1 Blower regulator 18L
A32x1 Air conditioner housing electrical connector 12G
A32x1 Air conditioner housing electrical connector 18G
A32z1 Air conditioner housing connector sleeve 13H
B10/31 Left side air outlet temperature sensor 5L
B10/32 Right side air outlet temperature sensor 6L
B10/35 Left front footwell air outlet temperature sensor 4L
B10/36 Right front footwell air outlet temperature sensor 7L
B10/6 Evaporator temperature sensor 1L
B11/12 Dew point sensor 32L
B32/3 Sun sensor 9L
Code B03 ECO start/stop function 23H
LIN B8 Climate control LIN 43B
M2/10 Left footwell flap actuator motor 49L
M2/11 Right footwell flap actuator motor 41L
M2/12 Left center air outlet flap actuator motor 45L
M2/13 Right center air outlet flap actuator motor 43L
M2/21 Diffuse flap actuator motor 54L
M2/34 Ram air flap actuator motor 35L
M2/35 Rear blend air flap actuator motor 47L
M2/5 Fresh air/air recirculation flap actuator motor 34L
M2/6 Left blending air flap actuator 52L
M2/7 Right blending air flap actuator 37L
M2/8 Left defroster vent flap actuator motor 51L
M2/9 Right defroster vent flap actuator motor 39L
N22/7 Automatic air conditioning control and operating unit 4A
N22/7 Automatic air conditioning control and operating unit 12A
N22/7 Automatic air conditioning control and operating unit 20A
N22/7 Automatic air conditioning control and operating unit 28A
N22/7 Automatic air conditioning control and operating unit 36A
N22/7 Automatic air conditioning control and operating unit 42A
R22/3 PTC heater booster 29L
U12 Valid for left-hand drive vehicles 22G
U13 Valid for right-hand drive vehicles 22G
U240 Valid for all except ECO start/stop function 23H
U74 Valid for diesel engines 27H
W15/5 Left front footwell ground point 22L
W15/7 Right front footwell ground point 22L
W15/9 Ground point / PTC heater booster 28G
X18/40 Instrument panel harness and vehicle floor electrical connector 22E
X85/8 PTC heater booster electrical connector 27H

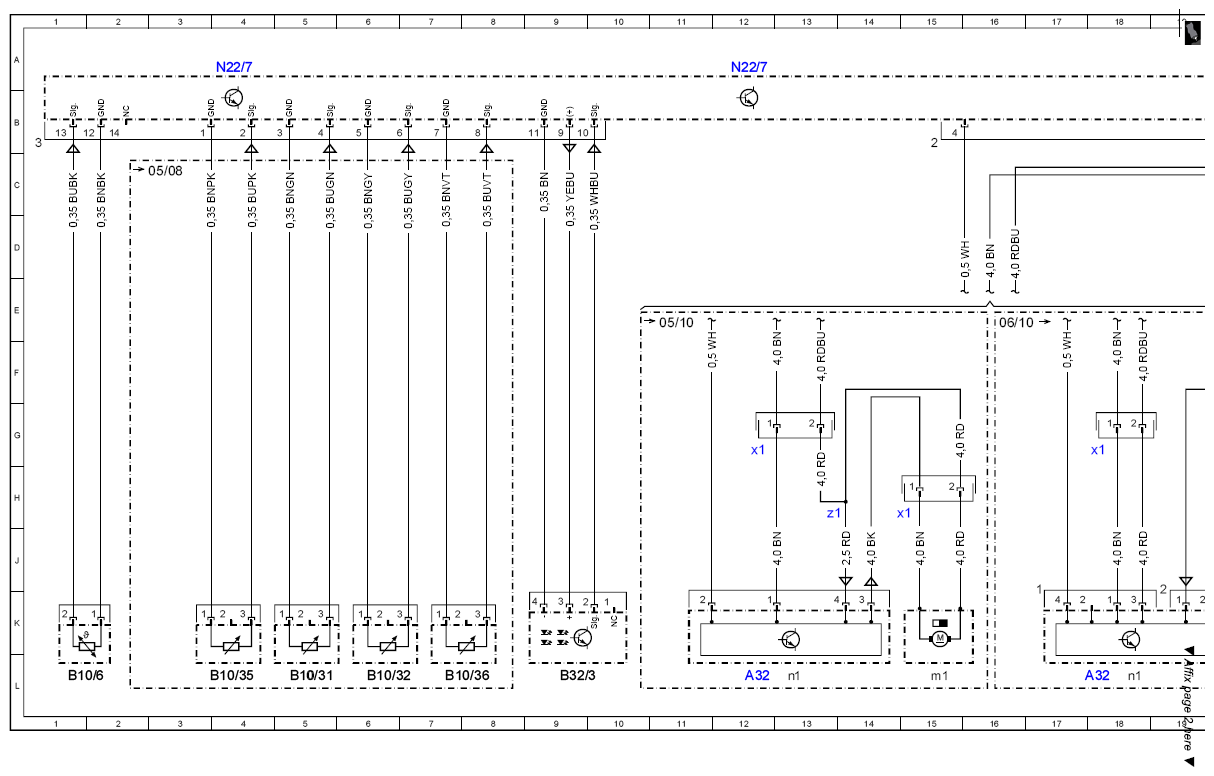

Fig 1: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (1 Of 4)
G07671194Courtesy of MERCEDES-BENZ USA

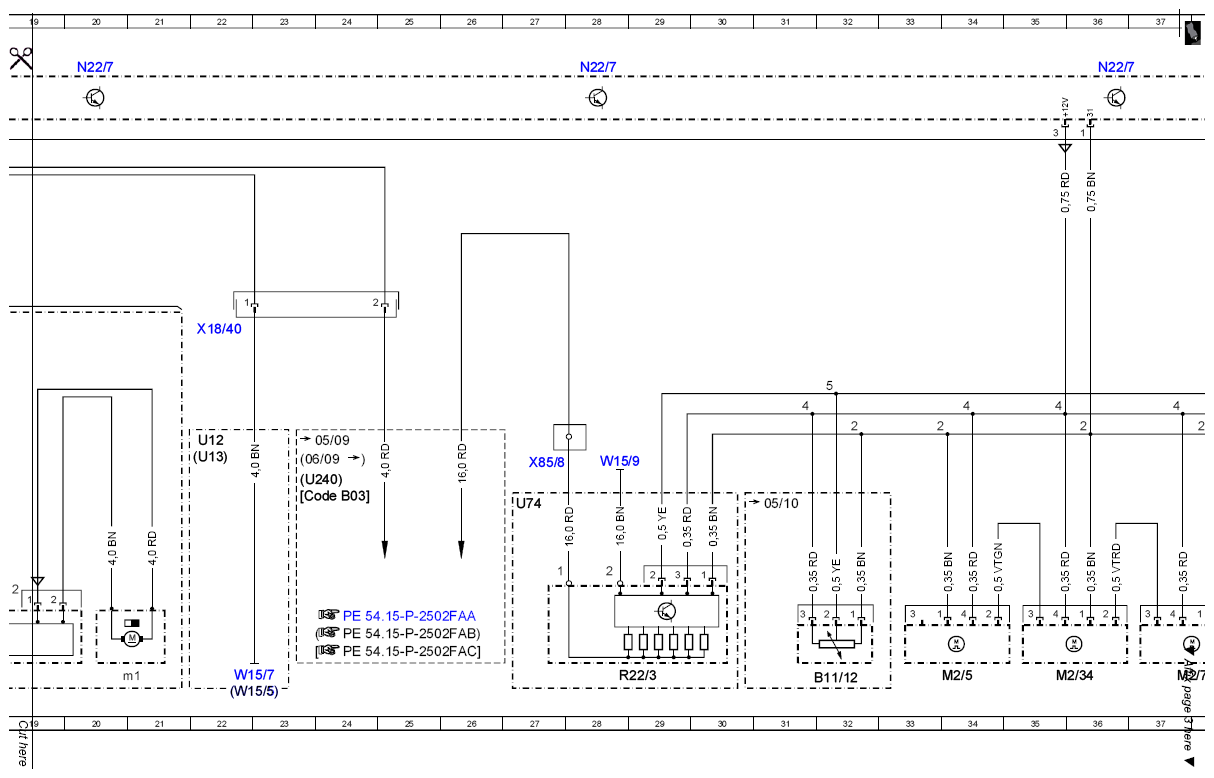

Fig 2: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (2 Of 4)
G07671195Courtesy of MERCEDES-BENZ USA

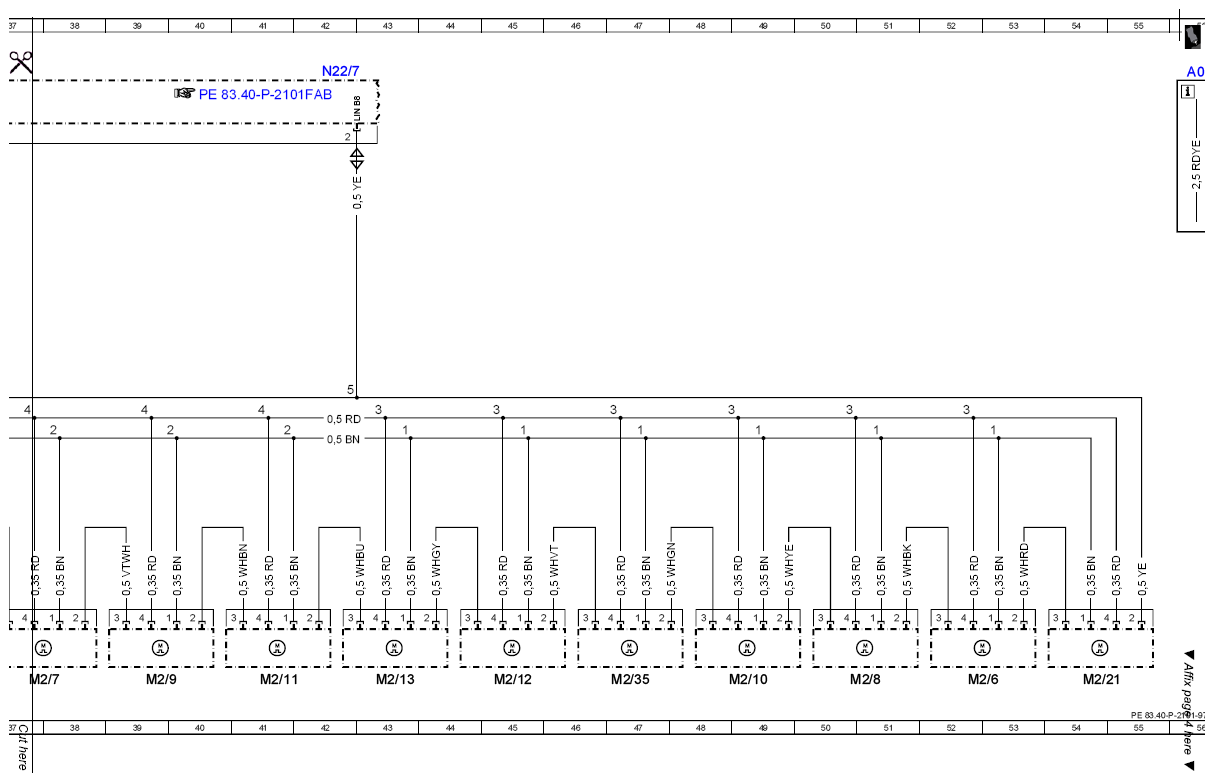

Fig 3: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (3 Of 4)
G07671196Courtesy of MERCEDES-BENZ USA
Fig 4: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (4 Of 4)
G07671197Courtesy of MERCEDES-BENZ USA
