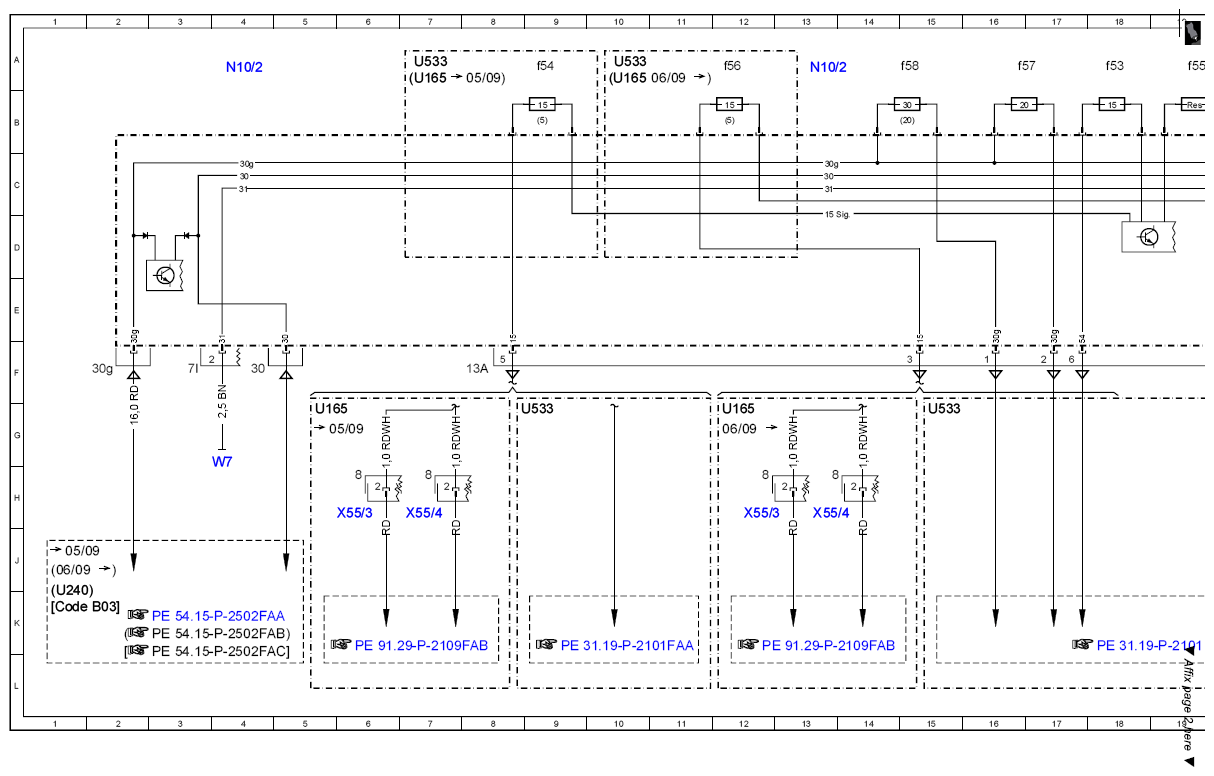

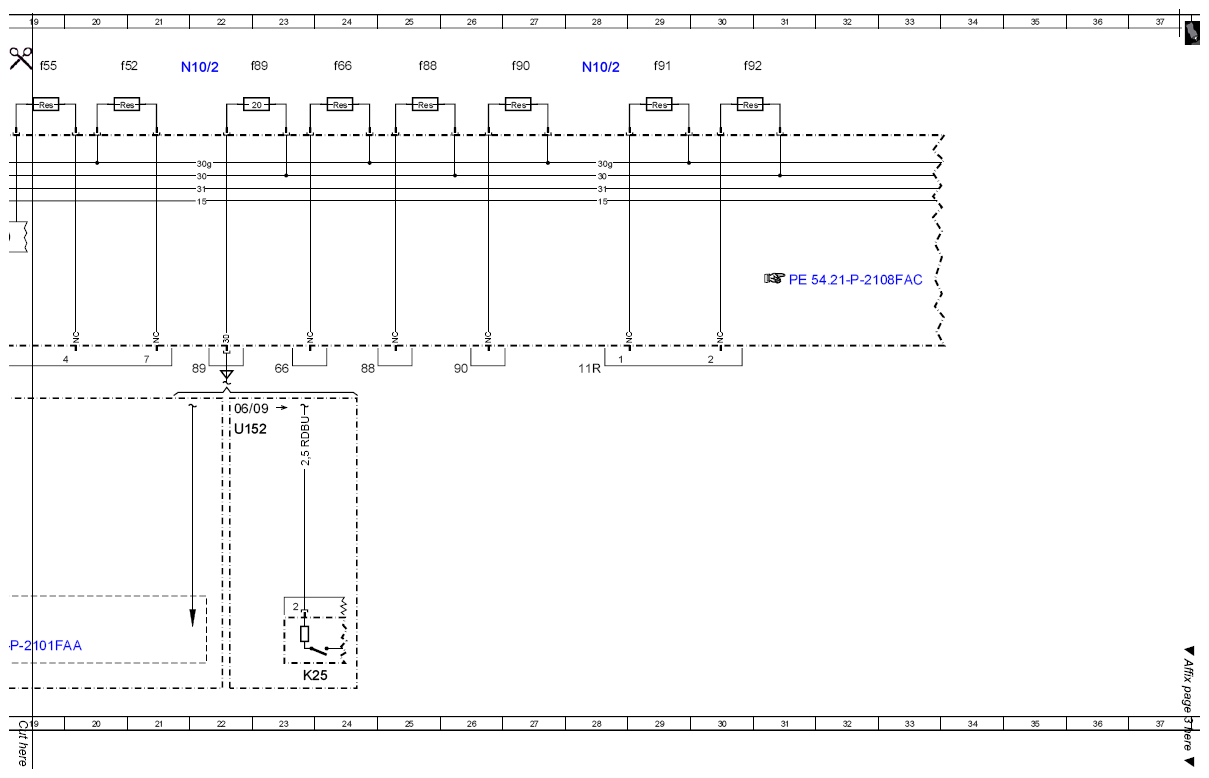

Wiring diagram for rear SAM control unit with fuse and relay module (N10/2) - PE54.21-P-2108-97FAB
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| Code B03 | ECO start/stop function | 1K |
| K25 | Oil cooler fan motor relay | 23L |
| N10/2 | Rear SAM control unit with fuse and relay module | 4A |
| N10/2 | Rear SAM control unit with fuse and relay module | 13A |
| N10/2 | Rear SAM control unit with fuse and relay module | 22A |
| N10/2 | Rear SAM control unit with fuse and relay module | 28A |
| N10/2f52 | Fuse 52 | 20A |
| N10/2f53 | Fuse 53 | 18A |
| N10/2f54 | Fuse 54 | 9A |
| N10/2f55 | Fuse 55 | 19A |
| N10/2f56 | Fuse 56 | 12A |
| N10/2f57 | Fuse 57 | 16A |
| N10/2f58 | Fuse 58 | 15A |
| N10/2f66 | Fuse 66 | 24A |
| N10/2f88 | Fuse 88 | 25A |
| N10/2f89 | Fuse 89 | 23A |
| N10/2f90 | Fuse 90 | 27A |
| N10/2f91 | Fuse 91 | 29A |
| N10/2f92 | Fuse 92 | 30A |
| U152 | Valid for gasoline engine 156 | 22G |
| U165 | Valid for AMG | 5G |
| U165 | Valid for AMG | 12G |
| U165 | Valid for AMG | 7A |
| U165 | Valid for AMG | 10A |
| U240 | Valid for all except ECO start/stop function | 1K |
| U533 | Valid for trailer hitch | 8G |
| U533 | Valid for trailer hitch | 15G |
| U533 | Valid for trailer hitch | 7A |
| U533 | Valid for trailer hitch | 10A |
| W7 | Right wheelhouse trunk ground point | 4H |
| X55/3 | Driver seat connector block | 6H |
| X55/3 | Driver seat connector block | 12H |
| X55/4 | Front passenger seat connector block | 7H |
| X55/4 | Front passenger seat connector block | 13H |
