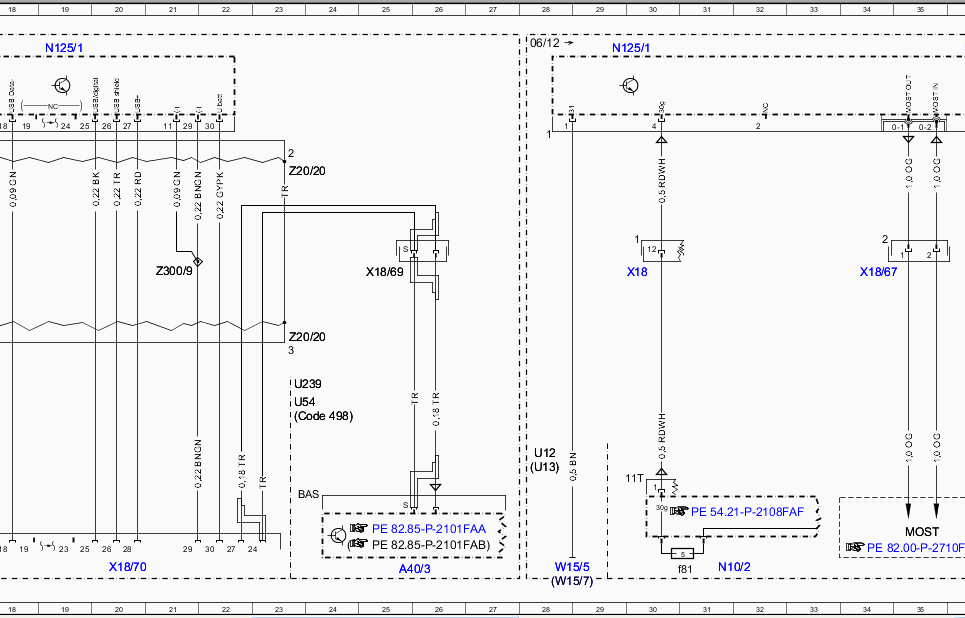

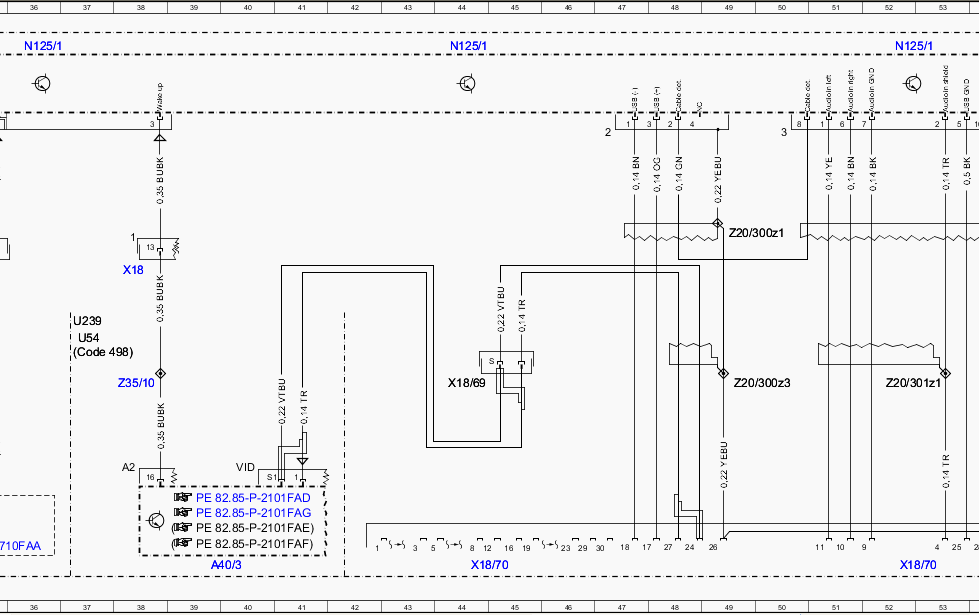

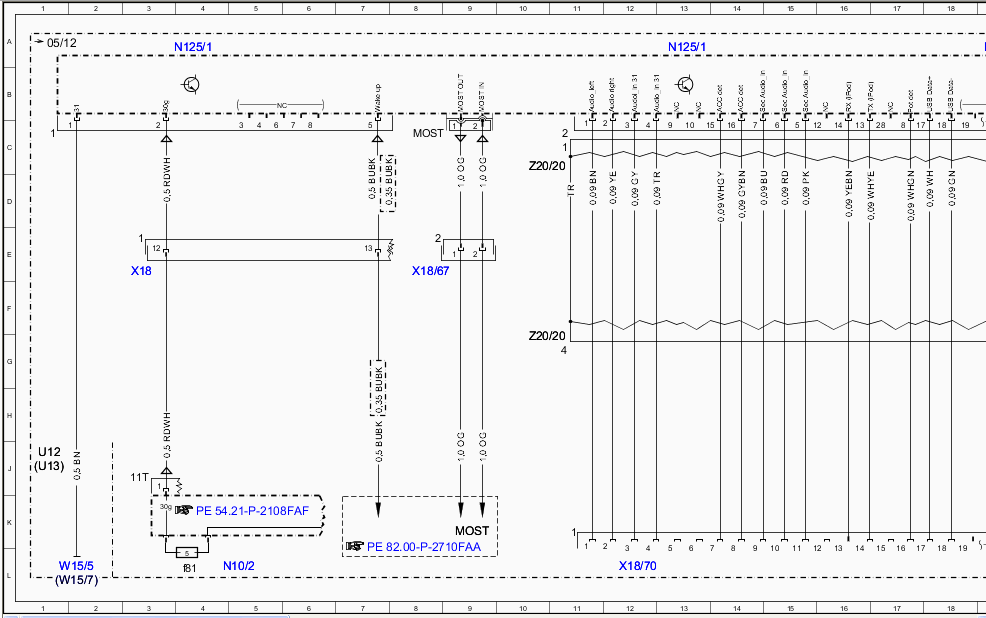

Wiring diagram of media interface control unit - PE82.60-P-2105-97FAA
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| A40/3 | COMAND control unit | 25L |
| A40/3 | COMAND control unit | 39L |
| Code 498 | Japan version | 24H |
| Code 498 | Japan version | 37G |
| MOST | Media Oriented System Transport | 9K |
| MOST | Media Oriented System Transport | 35K |
| N10/2 | Rear SAM control unit with fuse and relay module | 5L |
| N10/2 | Rear SAM control unit with fuse and relay module | 31L |
| N10/2f81 | Fuse 81 | 4L |
| N10/2f81 | Fuse 81 | 30L |
| N125/1 | Media interface control unit | 4A |
| N125/1 | Media interface control unit | 13A |
| N125/1 | Media interface control unit | 19A |
| N125/1 | Media interface control unit | 29A |
| N125/1 | Media interface control unit | 36A |
| N125/1 | Media interface control unit | 44A |
| N125/1 | Media interface control unit | 52A |
| U12 | Valid for left-hand drive vehicles | 1J |
| U12 | Valid for left-hand drive vehicles | 28J |
| U13 | Valid for right-hand drive vehicles | 1J |
| U13 | Valid for right-hand drive vehicles | 28J |
| U239 | Valid for media interface with video | 23G |
| U239 | Valid for media interface with video | 37F |
| U54 | Valid for all except Japan | 23H |
| U554 | Valid for all except Japan | 37G |
| W15/5 | Left front footwell ground point | 1L |
| W15/5 | Left front footwell ground point | 28L |
| W15/7 | Right front footwell ground point | 1L |
| W15/7 | Right front footwell ground point | 28L |
| X18 | Vehicle interior and harness for taillamp electrical connector | 3E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 29E |
| X18 | Vehicle interior and harness for taillamp electrical connector | 38E |
| X18/67 | Media interface electrical connector | 8E |
| X18/67 | Media interface electrical connector | 34E |
| X18/69 | Video media interface electrical connector | 25E |
| X18/69 | Video media interface electrical connector | 44G |
| X18/70 | Media interface electrical connector | 12L |
| X18/70 | Media interface electrical connector | 20L |
| X18/70 | Media interface electrical connector | 44L |
| X18/70 | Media interface electrical connector | 52L |
| Z20/20 | Media Interface shielding | 10F |
| Z20/20 | Media Interface shielding | 23F |
| Z20/20 | Media Interface shielding | 10C |
| Z20/20 | Media Interface shielding | 23C |
| Z20/300Z1 | Shielding connector sleeve | 30G |
| Z20/300Z2 | Shielding connector sleeve | 56D |
| Z20/300Z3 | Shielding connector sleeve | 49G |
| Z20/301Z1 | Shielding connector sleeve | 52G |
| Z300/9 | Media Interface ground connection connector sleeve | 21E |
| Z35/10 | MOST wake-up signal connector sleeve | 38G |
