Wiring diagram for airbag control unit - PE91.60-P-2105-97FAB
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|

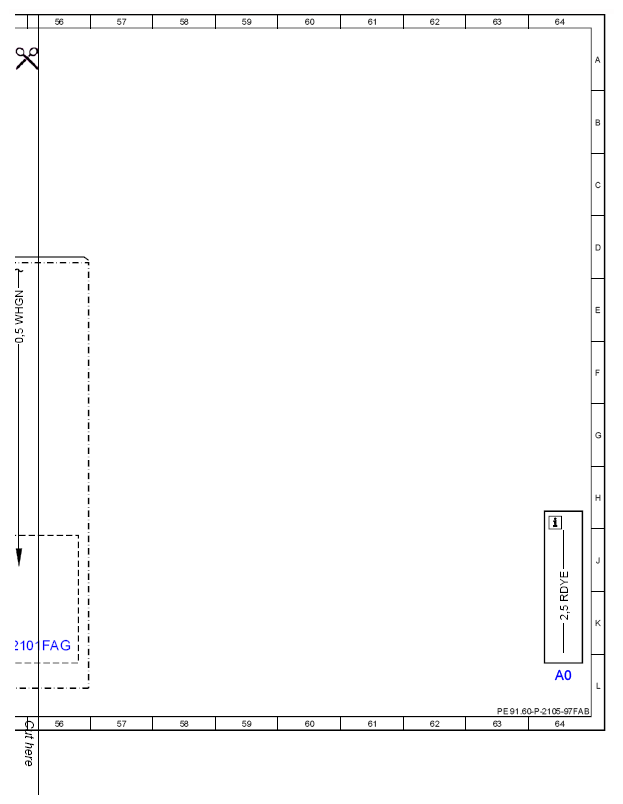

| A0 | Color code key | 64L |

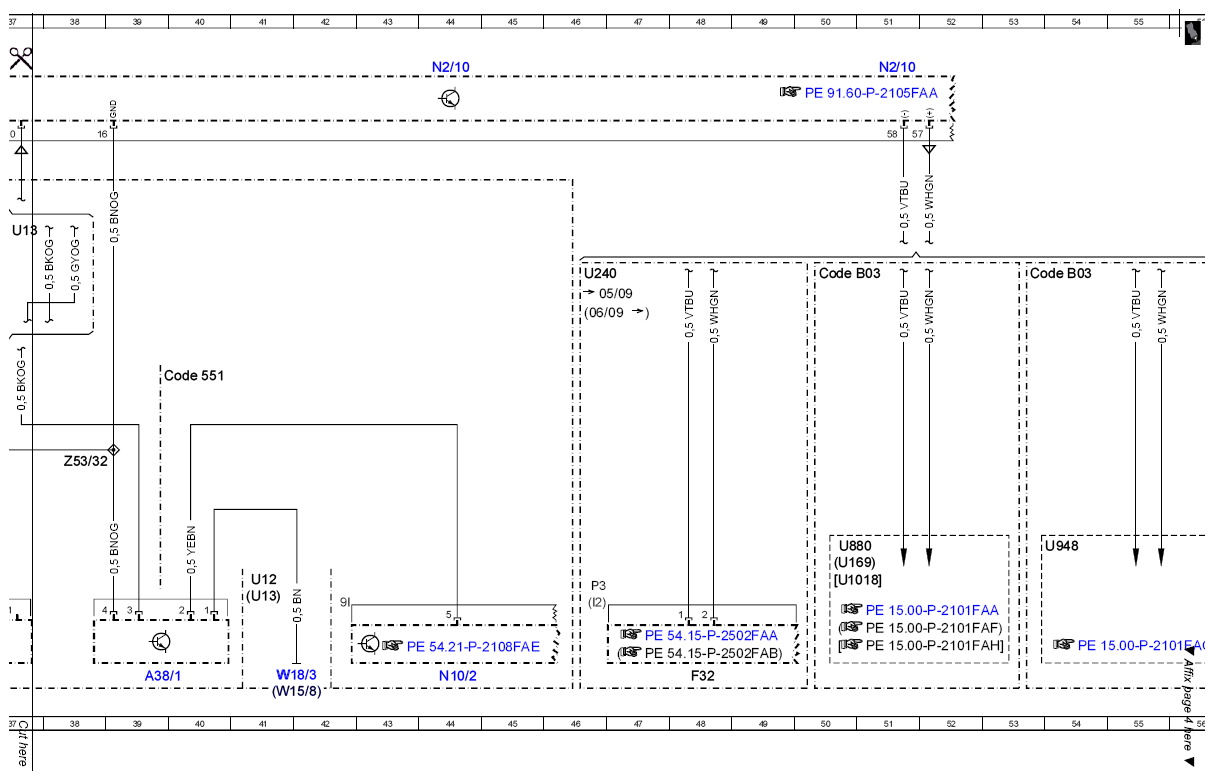

| A38/1 | Pedestrian protection Hall sensor + engine hood ATA [EDW] switch | 39L |

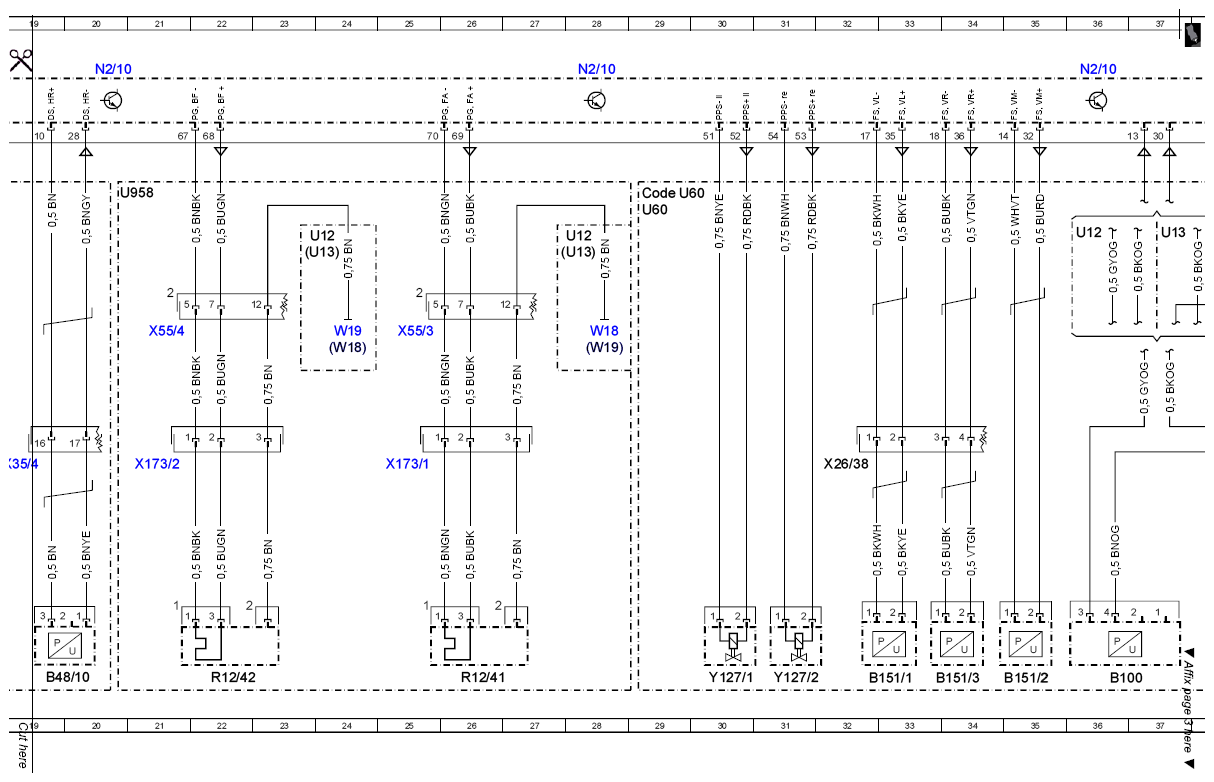

| B100 | Pedestrian protection Hall sensor | 36L |
| B151/1 | Left front bumper pedestrian protection sensor | 33L |
| B151/2 | Center front bumper pedestrian protection sensor | 35L |
| B151/3 | Right front bumper pedestrian protection sensor | 34L |
| B48/10 | Right rear door pressure sensor | 19L |
| B48/9 | Left rear door pressure sensor | 18L |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 39F |
| Code B03 | ECO start/stop function | 50D |
| Code B03 | ECO start/stop function | 53D |
| Code U60 | Active engine hood | 29C |
| F32 | Front electrical prefuse box | 48L |
| N10/2 | Rear SAM control unit with fuse and relay module | 44L |

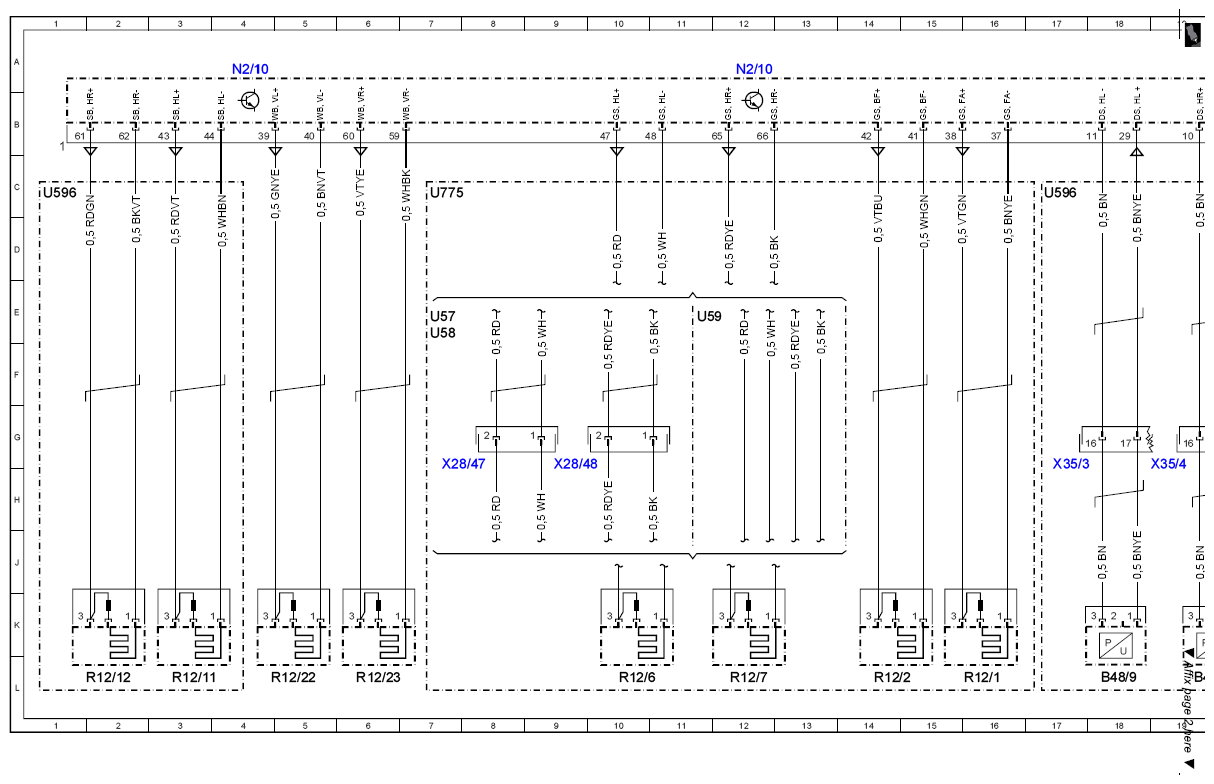

| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 51A |
| R12/1 | Driver ETR [GUS] squib | 16L |
| R12/11 | Left rear sidebag squib | 3L |
| R12/12 | Right rear sidebag squib | 2L |
| R12/2 | Front passenger ETR [GUS] squib | 14L |
| R12/22 | Left windowbag squib | 5L |
| R12/23 | Right windowbag squib | 6L |
| R12/41 | Driver pelvis airbag squib | 26L |
| R12/42 | Front passenger pelvis airbag squib | 22L |
| R12/6 | Left rear emergency tensioning retractor squib | 10L |
| R12/7 | Right rear emergency tensioning retractor squib | 12L |
| U1018 | Valid for gasoline engine 276 | 50J |
| U12 | Valid for left-hand drive vehicles | 41J |
| U12 | Valid for left-hand drive vehicles | 23D |
| U12 | Valid for left-hand drive vehicles | 28D |
| U12 | Valid for left-hand drive vehicles | 36D |
| U13 | Valid for right-hand drive vehicles | 41K |
| U13 | Valid for right-hand drive vehicles | 23D |
| U13 | Valid for right-hand drive vehicles | 27D |
| U13 | Valid for right-hand drive vehicles | 37D |
| U169 | Valid for gasoline engine 271 DE | 50J |
| U240 | Valid for all except ECO start/stop function | 46D |
| U57 | Valid for model 204.2 | 7E |
| U58 | Valid for model 204.0 | 7E |
| U59 | Valid for model 204.9 | 11E |
| U596 | Valid for rear sidebag | 1C |
| U596 | Valid for rear sidebag | 17C |
| U60 | Valid for model 204.3 | 29C |
| U775 | Valid for emergency tensioning retractor | 7C |
| U880 | Valid for diesel engine 642 | 50J |
| U948 | Valid for diesel engine 651 | 54J |
| U958 | Valid for pelvis airbag | 20C |
| W15/8 | Ground point (right front footwell CAN) | 41L |
| W18 | Left front seat crossmember ground point | 24F |
| W18 | Left front seat crossmember ground point | 28E |
| W18/3 | Left front seat crossmember ground point 2 | 41L |
| W19 | Right front seat crossmember ground point | 24E |
| W19 | Right front seat crossmember ground point | 28F |
| X173/1 | Driver pelvis airbag electrical connector | 25H |
| X173/2 | Front passenger pelvis airbag electrical connector | 21H |
| X26/38 | Front bumper and frame wiring harness electrical connector | 32H |
| X28/47 | Left rear emergency tensioning retractor squib electrical connector | 8H |
| X28/48 | Right rear emergency tensioning retractor squib electrical connector | 9H |
| X35/3 | Left rear door electrical connector | 17H |
| X35/4 | Right rear door electrical connector | 19H |
| X55/3 | Driver seat connector block | 25E |
| X55/4 | Front passenger seat connector block | 21E |
| Y127/1 | Left rear engine hood lifter | 30L |
| Y127/2 | Right rear engine hood lifter | 31L |
| Z53/32 | Pedestrian protection sensor circuit 31 connector sleeve | 38G |
