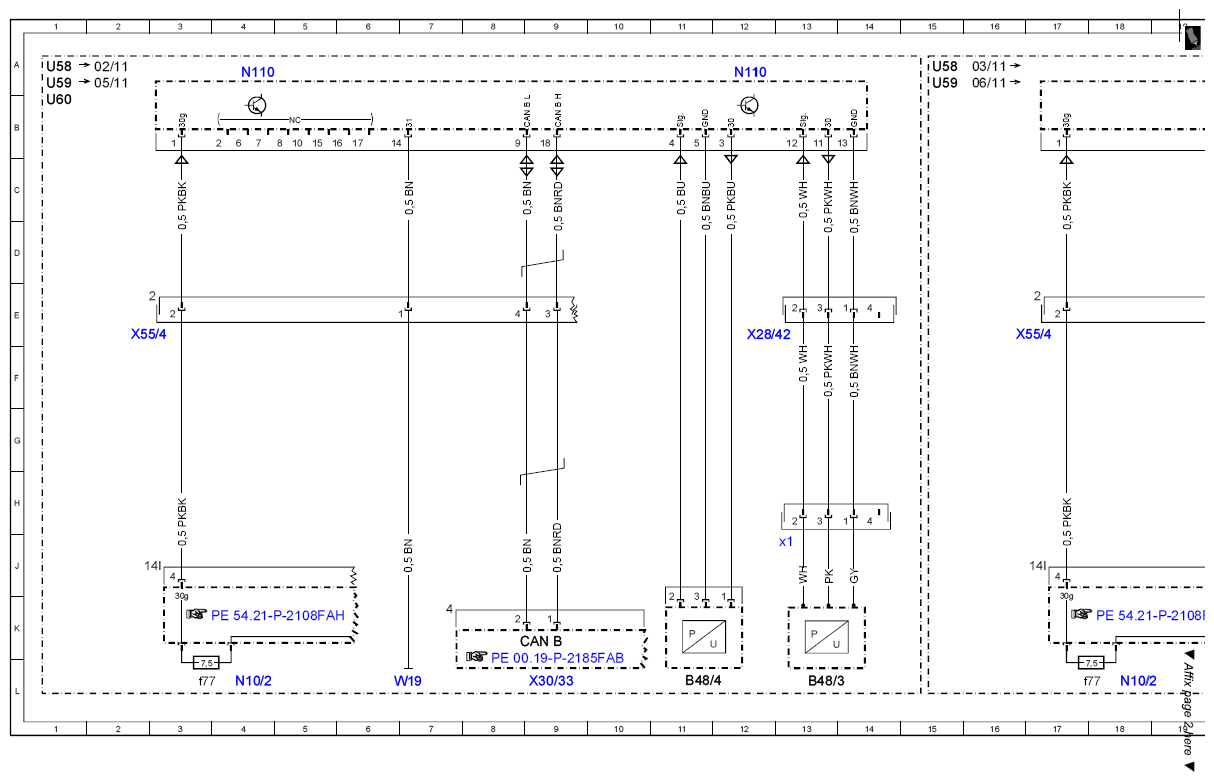

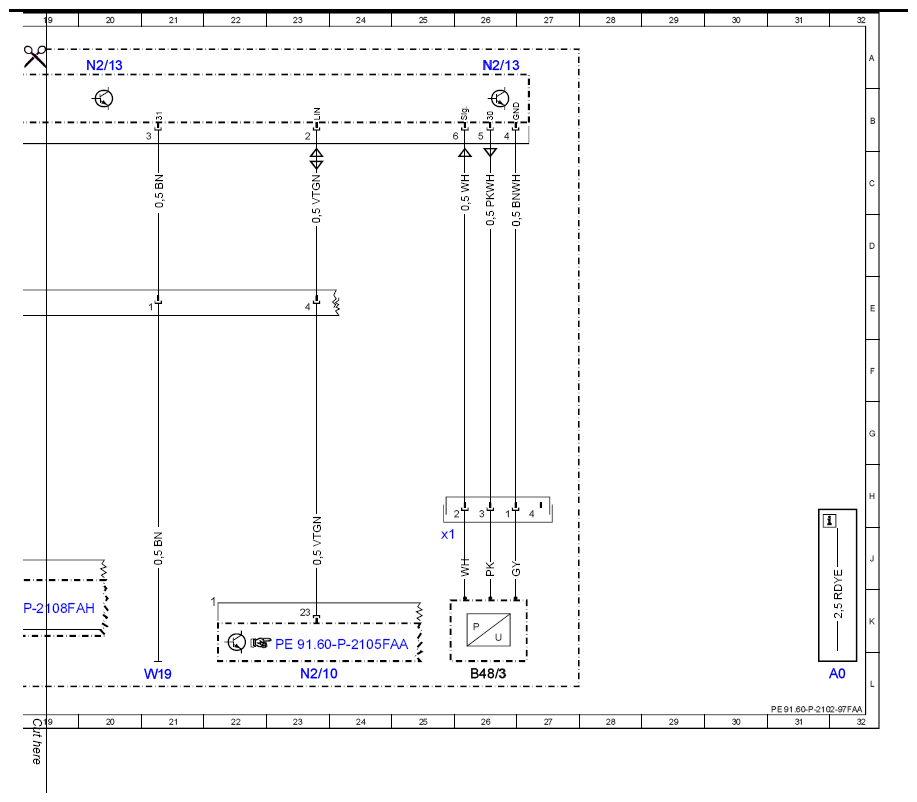

Wiring diagram for Weight Sensing System (WSS) control unit - PE91.60-P-2102-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| B48/3 | Belt tension sensor | 13L |
| B48/3 | Belt tension sensor | 26L |
| B48/3x1 | Belt tension sensor electrical connector | 13J |
| B48/3x1 | Belt tension sensor electrical connector | 25J |
| B48/4 | Seat occupied recognition pressure sensor | 11L |
| CAN B | Interior CAN | 9K |
| N10/2 | Rear SAM control unit with fuse and relay module | 4L |
| N10/2 | Rear SAM control unit with fuse and relay module | 18L |
| N10/2f77 | Fuse | 77 3L |
| N10/2f77 | Fuse | 77 18L |
| N110 | Weight Sensing System (WSS) control unit | 4A |
| N110 | Weight Sensing System (WSS) control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 23L |
| N2/13 | WSS (Weight Sensing System) control unit | 20A |
| N2/13 | WSS (Weight Sensing System) control unit | 26A |
| U58 | Valid for model 204.0 | 1A |
| U58 | Valid for model 204.0 | 15A |
| U59 | Valid for model 204.9 | 1A |
| U59 | Valid for model 204.9 | 15A |
| U60 | Valid for model 204.3 | 1B |
| W19 | Right front seat crossmember ground point | 7L |
| W19 | Right front seat crossmember ground point | 21L |
| X28/42 | Belt tension sensor electrical connector | 12E |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 9L |
| X55/4 | Front passenger seat connector block | 17E |
| X55/4 | Front passenger seat connector block | 3E |
