Removing and installing jacket tube cover on instrument panel - AR68.10-P-1060N
MODEL 215, 220

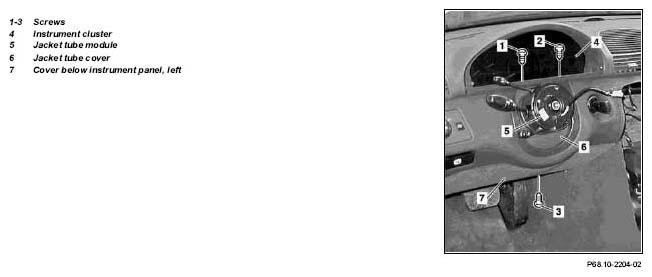

Illustrated on model 215
| Removal | |||
| 1 | Remove instrument cluster (4) | AR54.30-P-6015I | |
| 2 | Remove cover (7) below instrument panel on left | AR68.10-P-1500N | |
| AR68.10-P-1500M | |||
| 3 | Remove jacket tube module (5) | AR54.25-P-2802I | |
| 4.1 | Remove wooden molding strip | AR68.10-P-1180M | |
| 5 | Unscrew screws (1-3) | ||
| 6 | Remove jacket tube cover (5) | ||
| 7 | Install in opposite order |
