Central locking (CL), testing electrical system - AD80.20-P-6001A
>>
Door contact status, testing electrical system, CL - AD80.20-P-6001-07A
Door contact status, testing electrical system, CL - AD80.20-P-6001-07A

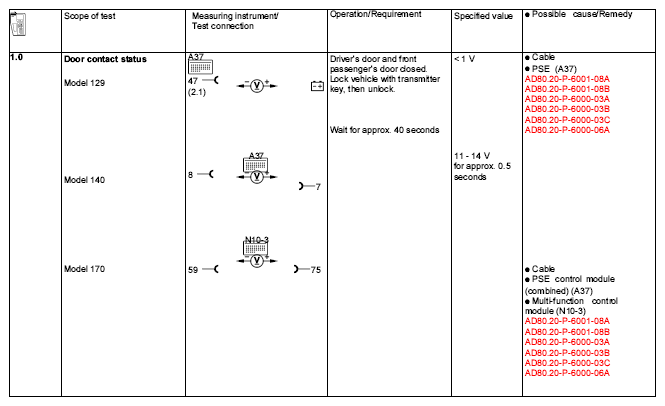

Fig 1: Door Contact Status, Testing Electrical System, CL
