Install outer rear wheel well - AR63.10-P-0670-06P
TEST VALUES FOR GAP DIMENSIONS ON HOODS, DOORS AND LIDS
| Number | Designation | Model 203.004/006/ 007/008/016/ 018/020/035/ 040/042/043/ 045/046/052/ 056/061/064/ 065/081/084/ 087 | |||
|---|---|---|---|---|---|
| BE60.00-P-1002-01E | Gap dimension | Front door to A-pillar | Dimension "B" | mm | 6.5 (+1) |
| Front door to fender | Dimension "H" | mm | 3.5 (-0.5/+1) | ||
| Front door to rear door | Dimension "I" | mm | 4 (-0.5/+1) | ||
| Front door to roof | Dimension "C" | mm | 6.5 (+1) | ||
| Rear door to C-pillar | Dimension "T" | mm | - | ||
| Rear door to side piece, bottom | Dimension "J" | mm | 3.5 (+1) | ||
| Front door to rear fender | Dimension "P" | mm | - | ||
| See picture | AR60.00-P-0700-01P | ||||
| BE60.00-P-1003-01E | Gap dimension | Trunk lid to rear fender, top | Dimension "F" | mm | 3.5 (± 1) |
| Trunk lid to taillamp | Dimension "M" | mm | 4 (± 1) | ||
| Rear fender to taillamp | Dimension "U" | mm | - | ||
| See picture | AR60.00-P-0700-01P | ||||
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1041-01A | Seam sealant, sprayable 310 ml | A 002 989 84 20 |
| BR00.45-Z-1003-01A | Sealant | A 001 989 63 20 |
| BR00.45-Z-1001-07A | Zinc dust paint suitable for spot welding | A 000 986 34 42 |
- Fit outer rear wheel arch panel and rear fender and fix in place.
- Remove rear fender again.

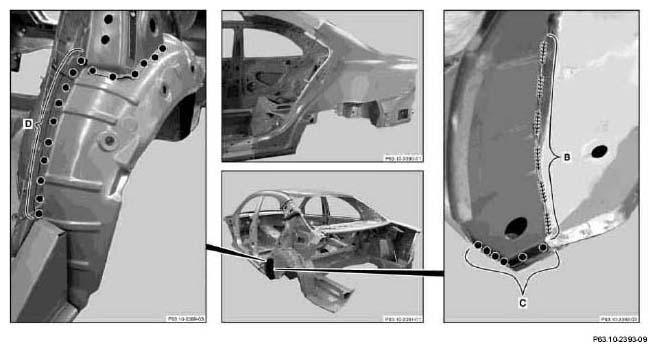

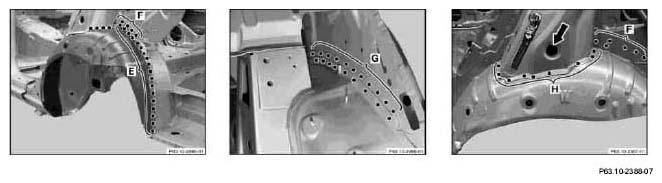

(areas C - F and H).
(area B).
(area G).
- Clean weld joints using wire brush.
- Remove grinding and drill shavings using wet/dry vacuum cleaner.
- Use corrosion prevention measures on outer rear wheel arch panel in C-pillar paneling area (arrow).
