Seats, Restraint Systems -- 163 Chassis
>>
Basic Knowledge
>>
Supplemental Restraint System (SRS) block diagram - GF91.60-P-0002-03GHB
Supplemental Restraint System (SRS) block diagram - GF91.60-P-0002-03GHB
Model 163 as of 1.09.01

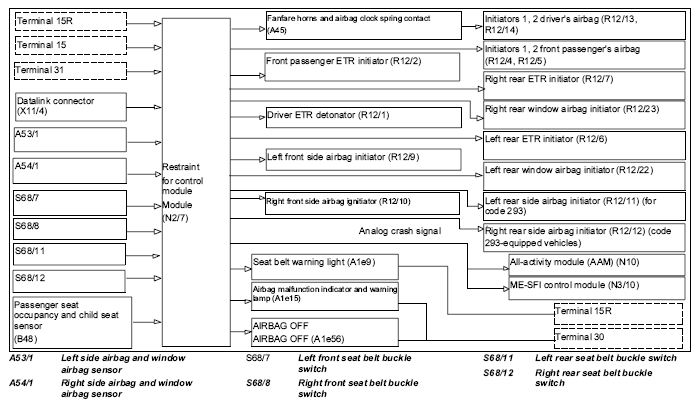

Fig 1: Supplemental Restraint System - Block Diagram (Model 163 As Of 1.09.01)
