Removing and installing fuse and relay box - AR54.15-P-1255CS
MODEL 129 up to 31.8.95

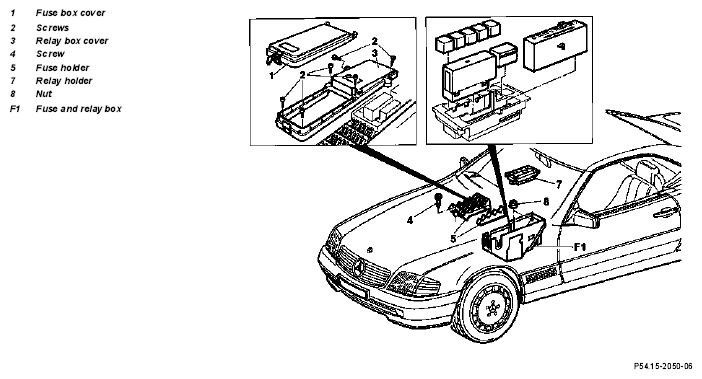

| Removing, installing | |||
| 1 | Disconnect ground cable from battery | AR54.10-P-0003A | |
| 2 | Remove fuse box cover (1) | ||
| 3 | Unscrew screws (2) | ||
| 4 | Remove relay box cover (3) | ||
| 5 | Unscrew screw (4) | ||
| 6 | Take out fuse holder (5) and disconnect cables | ||
| 7 | Remove all relays and control modules | GF54.15-P-1255-18CS | |
| 8 | Unclip electric connections from relay holder (7) | ||
| 9 | Take out relay holder (7) | ||
| 10 | Unscrew fixing nuts (8) | ||
| 11 | Take out fuse and relay box (F1) | ||
| 12 | Install in reverse order |
