Remove/install rear engine mount - AR22.10-P-1160HC
ENGINE 611.960 in MODEL 202.133 /134 /193 /194
ENGINE 611.961 in MODEL 210.006 /007 /206 /606
ENGINE 612.961 in MODEL 210.016 /216 /616
ENGINE 613.961 in MODEL 210.026 /226
ENGINE 611.962 in MODEL 203.004 /006 /204 /206 /706
ENGINE 612.962 in MODEL 203.016 /216
ENGINE 612.967 in MODEL 209.316
ENGINE 612.990 in MODEL 203.018 /218 /718

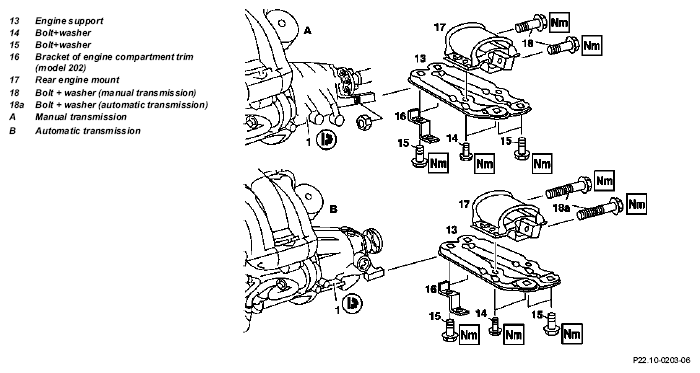

Fig 1: Identifying Rear Engine Mount Removal/Install Components - Engine 611.960 In Model 202.133 /134 /193 /194
| Remove/install | |||
|---|---|---|---|
| Risk of death caused by vehicle slipping or toppling off of the lifting platform. | Align vehicle between the columns of the and position the four support plates below the lifting platform support points specified by the vehicle manufacturer. | AS00.00-Z-0010-01A | |
| 1 | Support transmission (1) | ||
| 2 | Unscrew rear engine support (13) | Engine 611.960 in model 202.133/193 Engine 611.961 in Model 210.006 /006/007/606206/606 Engine 611.962 in model 203 Engine 612.961 in models 210.016/216/616 Engine 612.962 in model 203 Engine 612.967 in model 209.316 Engine 612.990 in model 203 Engine 613.961 in MODEL 210.026/226 |
*BA22.10-P-1003-01D |
| 3 | Unscrew and remove rear engine mount (17) | ||
Engine 611.960 in model 202.133/193 Engine 611.961 in Model 210.006 /006/007/606206/606 Engine 611.962 in model 203 Engine 612.961 in models 210.016/216/616 Engine 612.962 in model 203 Engine 612.967 in model 209.316 Engine 612.990 in model 203 Engine 613.961 in MODEL 210.026/226 |
*BA22.10-P-1002-01D | ||
Engine 611.960 in model 202.133/193 Engine 611.961 in Model 210.006 /006/007/606206/606 Engine 611.962 in model 203 Engine 612.961 in models 210.016/216/616 Engine 612.962 in model 203 Engine 612.967 in model 209.316 Engine 612.990 in model 203 Engine 613.961 in MODEL 210.026/226 |
*BA22.10-P-1006-01D | ||
| 4 | Install in the reverse order |
| Number | Designation | Engine 611.960 in model 202.133/193 | Engine 611 in model 210 | Engine 611.962 in model 203 | |
|---|---|---|---|---|---|
| BA22.10-P-1002-01D | Bolt, rear engine mount to rear engine crossmember | Nm | 28 | 30 | 35 |
| BA22.10-P-1003-01D | Bolt, rear engine crossmember to body | Nm | 40 | 40 | 40 |
| BA22.10-P-1006-01D | Bolt or nut, rear engine mount to transmission | Nm | 40 | 40 | 40 |
| Number | Designation | Engine 612 in model 210 | Engine 612.962 in model 203 | Engine 612.967 in model 209.316 | |
|---|---|---|---|---|---|
| BA22.10-P-1002-01D | Bolt, rear engine mount to rear engine crossmember | Nm | 30 | 35 | 28 |
| BA22.10-P-1003-01D | Bolt, rear engine crossmember to body | Nm | 40 | 40 | 45 |
| BA22.10-P-1006-01D | Bolt or nut, rear engine mount to transmission | Nm | 40 | 40 | 40 |
| Number | Designation | Engine 612.990 in model 203 | Engine 613 in model 210 | |
|---|---|---|---|---|
| BA22.10-P-1002-01D | Bolt, rear engine mount to rear engine crossmember | Nm | 30 | 30 |
| BA22.10-P-1003-01D | Bolt, rear engine crossmember to body | Nm | 40 | 40 |
| BA22.10-P-1006-01D | Bolt or nut, rear engine mount to transmission | Nm | 50 | 40 |
