Removing and installing rear brake control cable - AR42.20-P-0525A
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
MODELS 129, 140, 170, 202, 208, 210
| Removing, installing | |||
| 1 | Remove brake shoes of parking brake | AR42.20-P-0530A | |
| 2 | Detach return spring (94) | Models 129, 140, 170, 202, 208, 210 | |
| 3 | Slacken adjusting screw (89) | Models 129, 170 | |
| 4 | Detach front brake cable (85) from intermediate lever (91) | Models 140, 170, 202, 208, 210 Models 129, 170 |
|
| 5 | Detach brake cables (86) from equalizer arm (92) | ||
| 6 | Detach brake cables (86) from frame floor | Models 129, 140 | |
| Models 170, 202, 208, 210: |

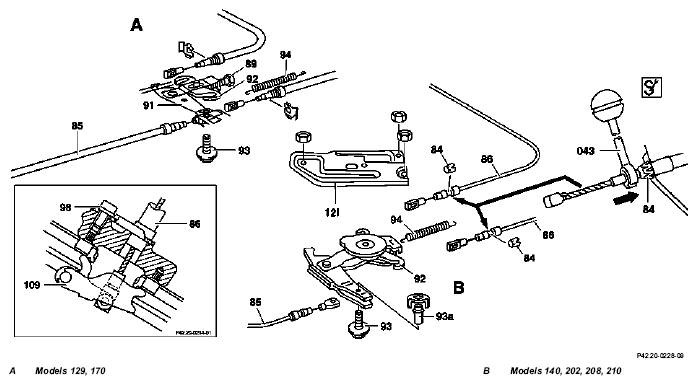

Figure | ||
| 7 | Unscrew self-locking bolt (98) on wheel carrier. | ||
| *BA42.20-P-1002-01A | |||
| 8 | Remove brake control cable (86) | ||
| 9 | Install in the reverse order |
| Number | Designation | Model 129 | Model 140 | Model 170 | |
|---|---|---|---|---|---|
| BA42.20-P-1002-01A | Self-locking bolt, brake cable to rear wheel carrier | Nm | 20 | 20 | 20 |
| Number | Designation | Model 202 | Model 208 | Model 210 | |
|---|---|---|---|---|---|
| BA42.20-P-1002-01A | Self-locking bolt, brake cable to rear wheel carrier | Nm | 20 | 20 | 20 |
