Removing and installing switchover valve block - AR83.10-P-5660DA
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 140.### ## as of 288000
| Removal, installation | |||
|---|---|---|---|
| 1 | Remove glove compartment | ra68001400140x | |
| 2 | Remove air duct to right side nozzle | ||

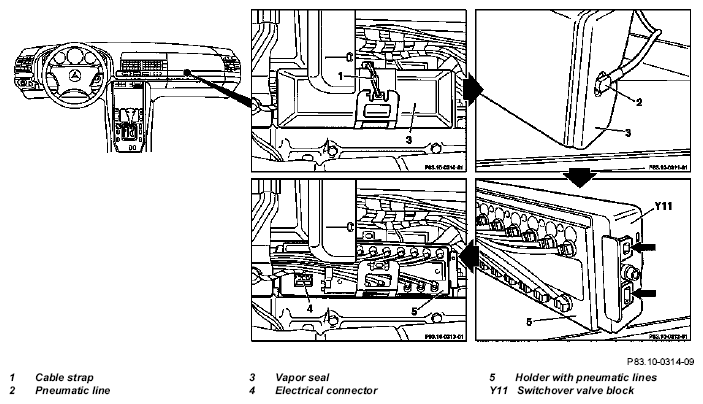

| 3 | Open cable strap (1) | ||
| 4 | Disconnect pneumatic line (2) from valve block (Y11) on right | ||
| 5 | Remove front vapor seal (3) | ||
| 6 | Disconnect electrical connector (4) | ||
| 7 | Open retaining lugs (arrows) | ||
| 8 | Remove holder (5) with vacuum lines from valve block (Y11) | ||
| 9 | Remove valve block (Y11) | ||
| 10 | Reinstall in opposite order |
