Removing and installing trunk lid IR receiver (A26/3) - AR80.30-P-4350CA
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 140 up to 30.11.94
MODEL 140 as of 1.6.96 up to 31.5.97 with CODE (491) USA version

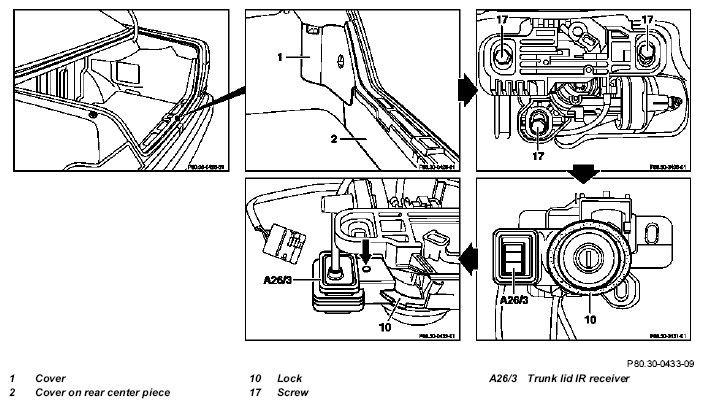

| Removal, installation | |||
|---|---|---|---|
| 1 | Open cover (1) on left and right taillamp | ||
| 2 | Remove cover on rear center piece (2) | ||
| 3 | Disconnect electrical wires | ||
| 4 | Unscrew mounting screws (17) for trunk lock | ||
| 5 | Remove lock (10) with infrared receiver (A26/3) | ||
| 6 | Pry off pneumatic line with open end wrench (7 mm wrench) | ||
| 7 | Press in catch lug (arrow) and pull off IR receiver (A26/3) | ||
| 8 | Reinstall in opposite order | ||
