Removing and installing rear antenna for global positioning system (GPS) - ra82001407978x(7978)
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
Model 140
Preliminary work:
Panelling on left in trunk removed (68-480).
Panelling on inside of trunk lid removed (68-482).

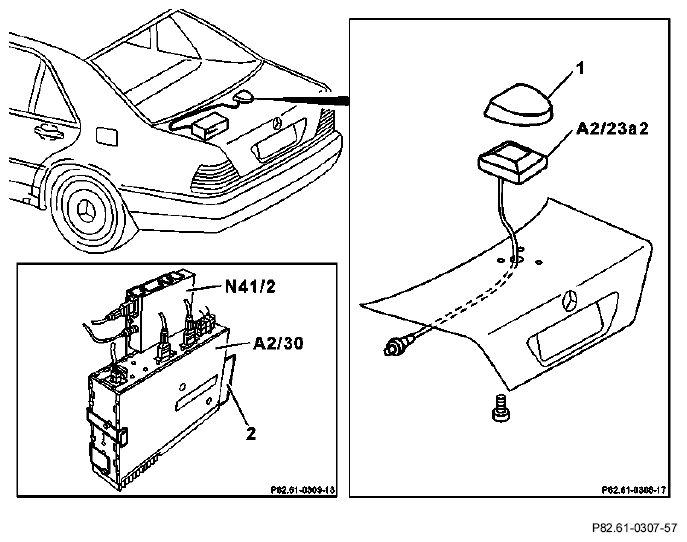

| Cover (1) for antenna (A2/23a2), | remove, install.
NOTE:
When installing ensure that sealing ring is correctly seated.
|
| Holder (2) | remove, install. |
| Antenna cable on control module (N41/2) (on navigation processor up to 11/96) | disconnect, connect. |
| Antenna cable with extension cable on APS navigation processor A2/30 (as of 12/96) | remove, install. |
| Antenna (A2/23a2) | remove, install.
NOTE:
The antenna is held on the trunk lid by a magnet.
|
