Remove and install RF antenna cable (single module radio sets) - ra82001408221x(8221)
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
Model 140 up to approx. 02/94
Preliminary work:
Radio removed (82-7502).
Driver's seat removed (91-100).
Bottom lining of left center pillar removed (68-470).
Cover of left wheelhouse removed (68-480).
Side lining of left center console removed (68-205).

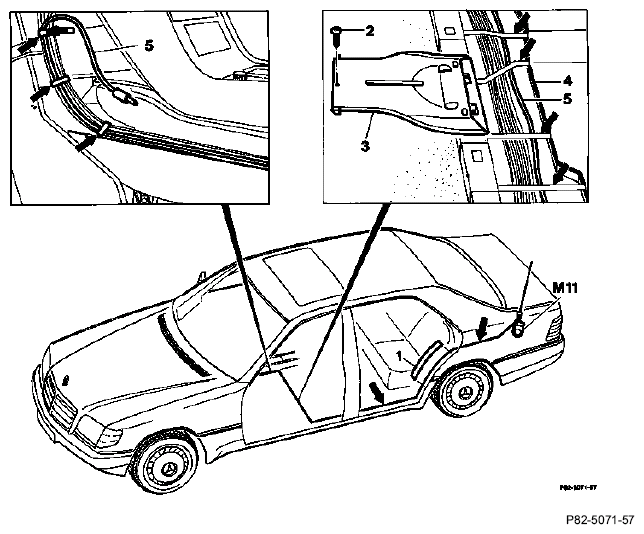

| Cover (1) | take off, fit on. |
| Carpeting below driver's seat | raise, fold back. |
| Screw (2) | remove, screw in. |
| Heating duct (3) | remove, insert. |
| Cable duct (4) | open, close. |
| RF antenna cable (5) at antenna (M11) | unscrew, screw on. |
| RF antenna cable (5) | expose (arrows), remove, insert and secure (arrows). |
