Removal and installation of wiper linkage - ra82001400760x(0760)
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
Model 140
Preliminary work:
Wiper system removed (82-640).
REMOVAL

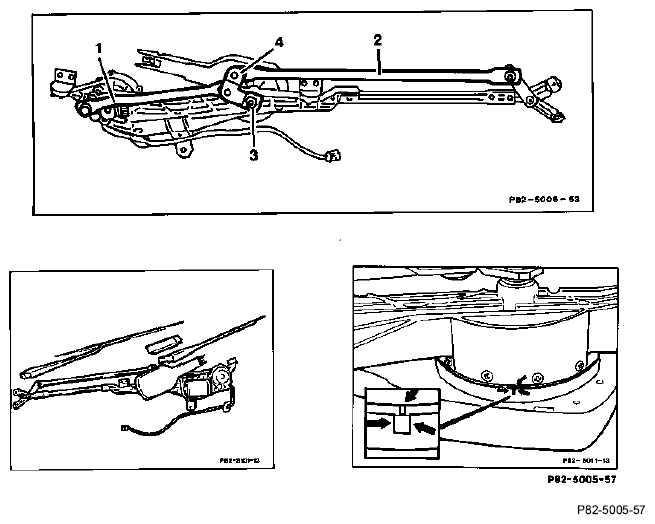

| Wiper head (arrows) | mark (if no marking provided). |
| Linkage (1) | press off. |
| Linkage (2) | press off. |
| Nut (3) of wiper shaft | unscrew. |
| Swivelling lever (4) | press off. |
Installation
NOTE:
Wiper motor must be in park position. Connect to cable at wiper system relay (K26) if necessary and run to park position.
| Swivelling lever (4) | press on. |
| Linkage (1) | press on. |
| Linkage (2) | press on as shown in figure. |
NOTE:
Markings on wiper head (arrows) must be aligned. Wiper motor in park position. The points "A" should form a line. Adjust wiper motor if necessary (Repair Manual 82-680).
| Swivelling lever (4) | tighten with nut (3). |
