Removal and installation of backup assist element - ra82001400400x(0400)
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
Model 140

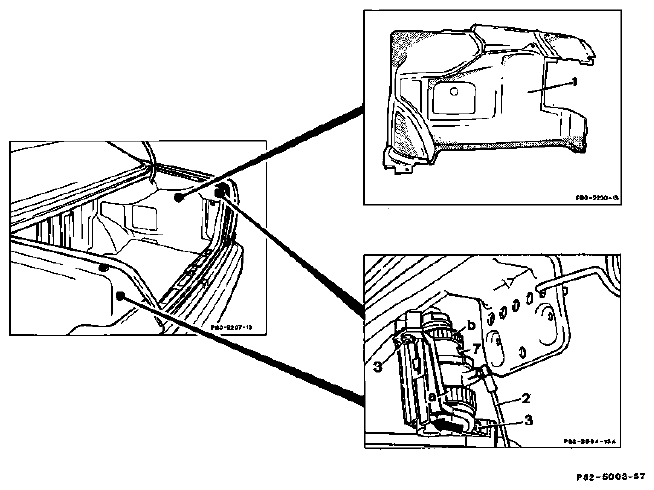

| Panelling (1) on left and right in trunk | remove, install. |
| Pneumatic line (2) | pry off with open-end wrench (WAF 7 mm), press on. |
| Press retainer (arrow) | and move backup assist element up or down by turning adjustment mechanism to left or right. |
| Mounting screws (3) | unscrew, screw on. |
| Backup assist element (7) | remove. |
| Pneumatic function of element | check. Diagnosis Manual, Body, volume 1. |
| Element | install in opposite order. |
