Removing and installing air pump - AR14.30-P-7251F
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 120.980/981

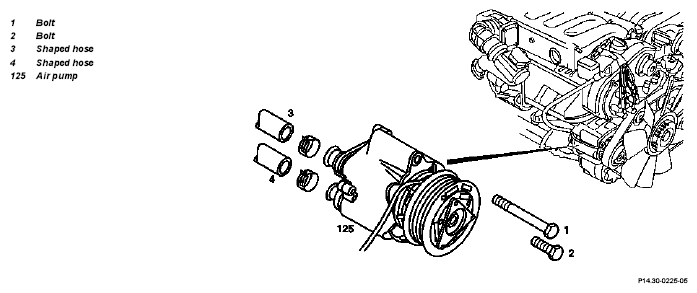

Shown on engine 120.980/981
| Removal, installation | |||
| 1 | Remove air cleaner, install | Right-hand side | AR09.10-P-1050F |
| 2 | Remove poly-V-belt, install | See RA Engine Mechanicals II Engine 120, Op. no. 13-3420 | |
| 3 | Unplug connector of air pump electromagnetic coupling (Y33) | ||
| 4 | Unscrew bolts (1, 2) | ||
| 5 | Take off air pump (125) | ||
| Material of air pump bracket modified | Engine 120.980 | BT14.30-P-0002-01A | |
| 6 | Install in the reverse order |
