Replacing timing chain - AR05.10-P-7601HX
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 601, 602, 603 (except, 602.982)

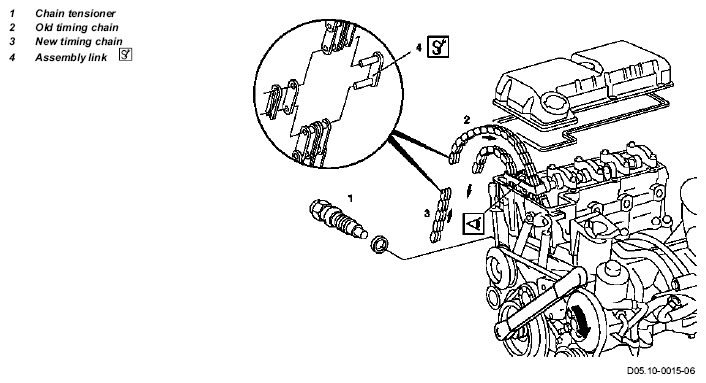

Only for drawing in timing chain, not suitable for running engine
| Removing, installing | |||
|---|---|---|---|
| 1 | Remove chain tensioner (1) | ra05006010310x | |
| 2.1 | Remove viscous fan clutch | Engine 601, 602 in model 124, 201 Engine 603 124, 126, 140 |
AR20.40-P-5660HW |
| Engine 601 in model 202 | AR20.40-P-5660HA | ||
| 3 | Remove cylinder head cover | ||
| 4 | Separate timing chain, rivet | AR05.10-D-7601-03A | |
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Inspect camshaft sprocket for scores and pitting, if necessary ↓ Replace camshaft sprocket |
|||
| 5 | Install in the reverse order |
