Removing and installing antenna - AR82.70-P-8951Z
MODEL 124, 129, 140, 202, 208.3, 210 with CODE (270a) Antenna for D-network telephone with CODE (274) MB D-network telephone with CODE (313) D-network "handy" telephone with CODE (314a) "Standard" D-network telephone
MODEL 170 except CODE (491) U.S. version with CODE (270a) Antenna for D-network telephone with CODE (274) MB D-network telephone with CODE (313) D-network "handy" telephone with CODE (314a) "Standard" D-network telephone
MODEL 129, 170 with CODE (316) MB GSM cellular telephone (D2B) with CODE (317) GSM portable cellular telephone (D2B)
Installing rear antenna
Installing roof antenna 208, 210
Installing rod antenna
| Removing, installing | |||

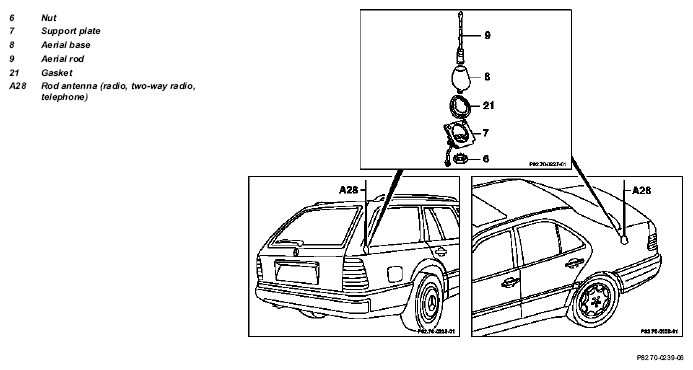

| 1 | Remove antenna rod (9) | ||
| 2 | Remove cover on left wheel house recess | Except model 124 T-model and model 170 | |
| 3.1 | Open side trim in right rear | Model 124 T-model | |
| 3.2 | Remove side trim in trunk | Model 170 | AR68.30-P-4800G |
| 4 | Disconnect ground cable of support plate (7) | Model 202 sedan up to 12/96 | |
| 5 | Remove tuner/amplifier (trunk) (A2/3) | Model 124 Cabriolet with two-component radio | ra82001247605x |
| 6 | Disconnect antenna cable and unscrew nut (6) | On rear/rod antenna | |
| 7.1 | Remove support plate (7) and antenna base (8) | On rear antenna | |
| 7.2 | Remove antenna base (8) inwards | On rod antenna model 170 | |
| 8 | Loosen roof trim at rear | On roof antenna model 202 | AR68.30-P-4300E |
| On roof antenna model 208 | AR68.30-P-4300K | ||
| On roof antenna model 210.0 | AR68.30-P-4300F | ||
| On roof antenna model | 210.2 AR68.30-P-4300FA | ||

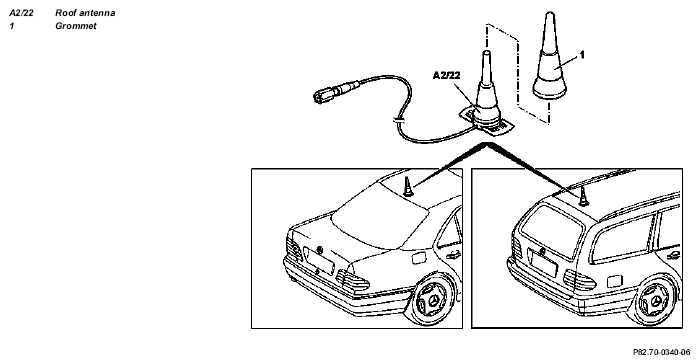

| 9 | Pull grommet (1) off roof antenna (A2/22) | On roof antenna |
Fig 5 |
| 10 | Unlock roof antenna with special tool and remove downwards | Fig 4 | |
| 11 | Install in reverse order |
