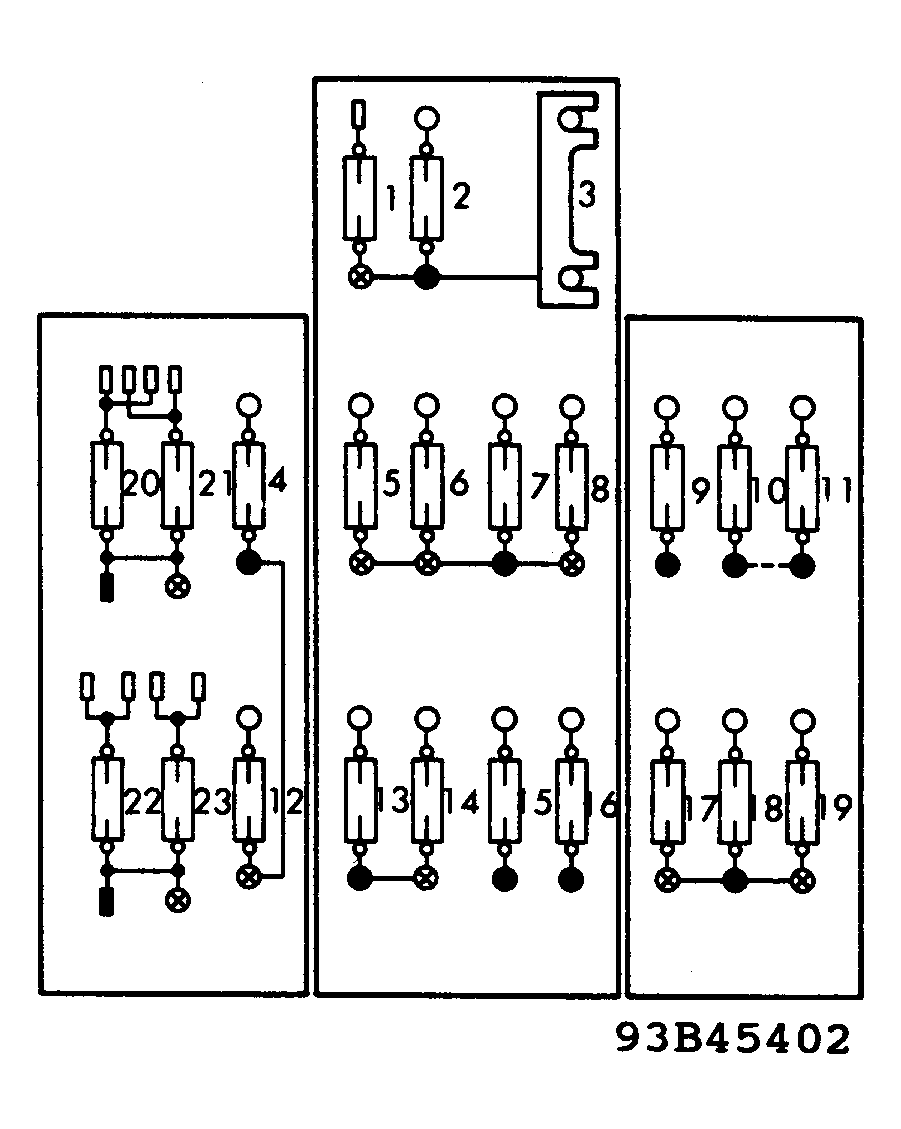

Fuse Panel Identification
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
- 1 - 16 Amp
Auxiliary Fan
- 2 - 8 Amp
Diagnostic Socket & Power Seat Relay, Warning Flasher & Buzzer, Dome, Reading & Mirror Lights, Clock & Radio
- 3 - 30 Amp
Heated Rear Window
- 4 - 8 Amp
Right Headlight (Low Beam)
- 5 - 8 Amp
A/C Switch & Compressor, Back-Up Lights & Auxiliary Coolant Pump, Idle Speed Control & Kickdown Solenoid, Auxiliary Fan & Air Injection Pump Clutch
- 6 - 8 Amp
Warning & Instrument Lights, Tachometer & Cruise Control
- 7 - 8 Amp
Heated Rear Window Switch, Turn Signal & Indicator Lights, Horn & Outside Temperature Display
- 8 - 16 Amp
Rear Cigarette Lighter & Anti-Theft Alarm System, Seat Belt Presenter (Coupe), Heated Outside Mirrors & Rear Seat
- 9 - 8 Amp
Left Side Marker & Taillights
- 10 - 8 Amp
Exterior & Foglights
- 11 - 8 Amp
Right Side Marker & Taillights, Instrument & Exterior Lights, Warning Buzzer
- 12 - 8 Amp
Left Headlight (Low Beam)
- 13 - 8 Amp
Right Headlight (High Beam & Indicator)
- 14 - 8 Amp
Left Headlight (High Beam)
- 15 - 8 Amp
Trunk, Rear Dome, Reading & Exit Lights, Seat Belt Presenter (Coupe), Automatic Antenna & Central Locking System, Front Backrest Lock Valve (Coupe), Seat Adjustment Memory
- 16 - 25 Amp
Blower Motor
- 17 - 16 Amp
Wiper/Washer & Headlight Wiper, Headlight Flasher, Power Windows & Seats
- 18 - 8 Amp
Washer Nozzles & Cigarette Lighter, Glove Box Light & Radio
- 19 - 16 Amp
Orthopedic Seat Backrest & Heated Front Seats, Sliding Roof
- 20 - 25 Amp
Power Seats
- 21 - 25 Amp
Power Seats
- 22 - 25 Amp
Power Windows (Left Front & Right Rear)
- 23 - 25 Amp
Power Windows (Right Front & Left Rear)
