Remove Electric Compressor Bracket: Notes
WARNING: This page is about a different variant/trim than selected.

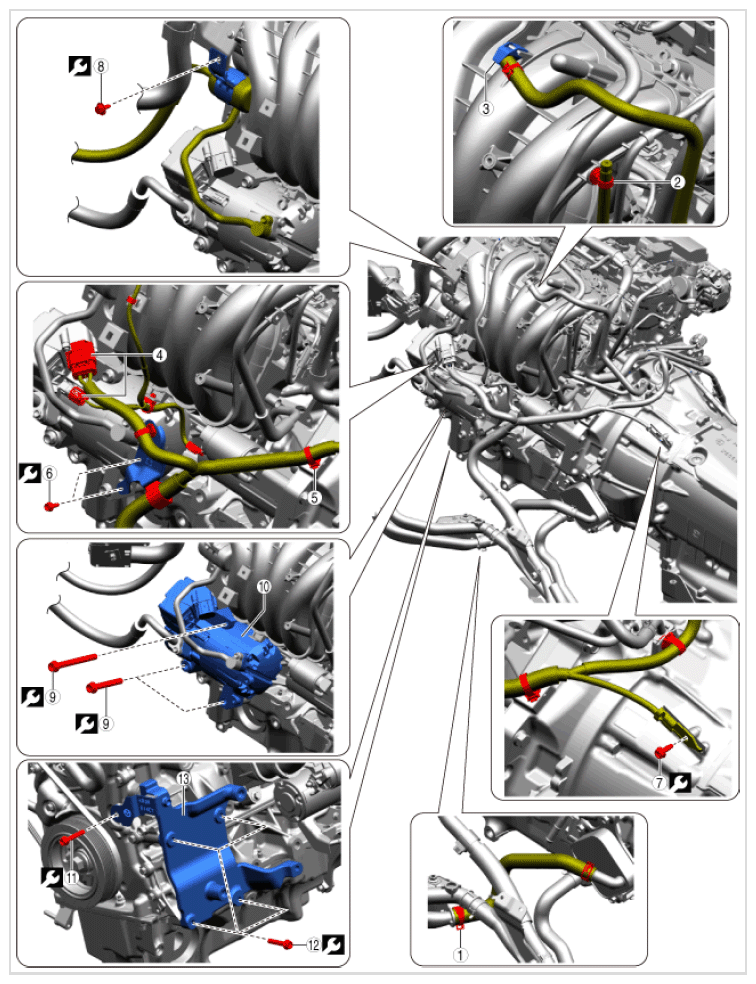

- Remove in the order indicated in the table.
TIGHTENING TORQUE SPECIFICATIONS
| Step | Part name | |
|---|---|---|
| 1 | Transmission oil cooler hose (See TRANSMISSION OIL COOLER HOSE CONNECTION NOTE ) |
- |
| 2 | Breather hose | - |
| 3 | Engine coolant air bleeding hose | - |
| 4 | Connector | - |
| 5 | Wiring harness clip | - |
| 6 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 7 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 8 | Bolt | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 9 | Bolt | 52 N.m {5.3 kgf.m, 38.3 ft.lb} |
| 10 | Electric compressor component | - |
| 11 | Bolt | 26 N.m {2.65 kgf.m, 19.2 ft.lb} |
| 12 | Bolt | 26 N.m {2.65 kgf.m, 19.2 ft.lb} |
| 13 | Electric compressor bracket | - |
