Remove Hydraulic Variable Valve Timing Actuator: Notes
WARNING: This page is about a different variant/trim than selected.

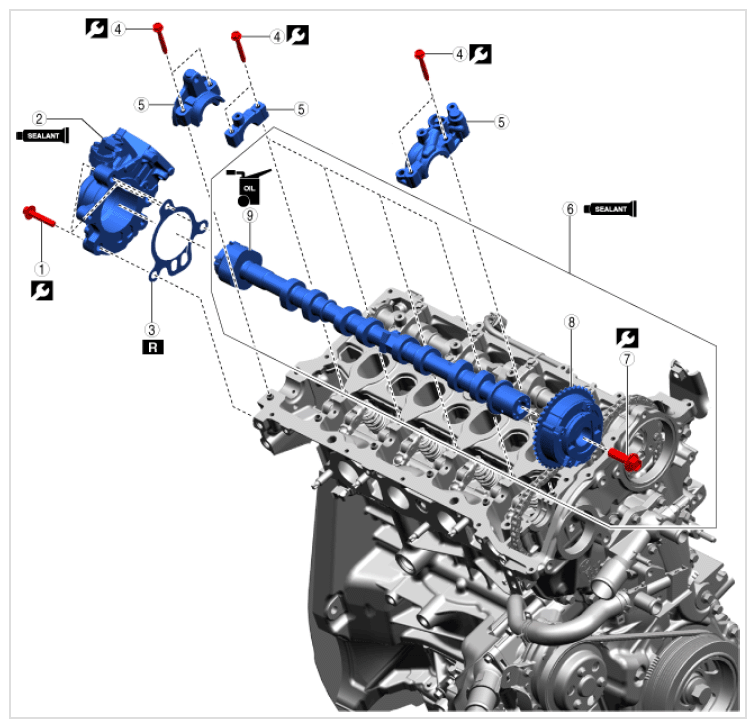

- Remove in the order indicated in the table.
TIGHTENING TORQUE SPECIFICATIONS
| Step | Part name | ||||
|---|---|---|---|---|---|
| 1 | Bolt | - | - | - | 23 N.m {2.35 kgf.m, 16.95 ft.lb} |
| 2 | Rear housing assembly (See PRECAUTIONS WHEN INSTALLING THE REAR HOUSING ASSEMBLY ) |
- | TB1217D | - | - |
| 3 | Gasket | - | - | Replacement part | - |
| 4 | Bolt | - | - | - | 9.5 N.m {97 kgf.cm, 84 in.lb} |
| 5 | Camshaft cap | - | - | - | - |
| 6 | Hydraulic variable valve timing actuator, exhaust camshaft assembly (See HYDRAULIC VARIABLE VALVE TIMING ACTUATOR AND INTAKE CAMSHAFT COMPONENT REMOVAL NOTE ) (See HYDRAULIC VARIABLE VALVE TIMING ACTUATOR AND INTAKE CAMSHAFT COMPONENT INSTALLATION NOTE ) |
- | Loctite 962T | - | - |
| 7 | Bolt | - | - | - | 80 N.m {8.15 kgf.m, 59 ft.lb} |
| 8 | Hydraulic variable valve timing actuator (See HYDRAULIC PRESSURE VARIABLE VALVE TIMING ACTUATOR REMOVAL NOTE ) (See HYDRAULIC PRESSURE VARIABLE VALVE TIMING ACTUATOR INSTALLATION NOTE ) |
- | - | - | - |
| 9 | Exhaust camshaft | Hypoid oil equivalent to SAE90 or engine oil | - | - | - |
