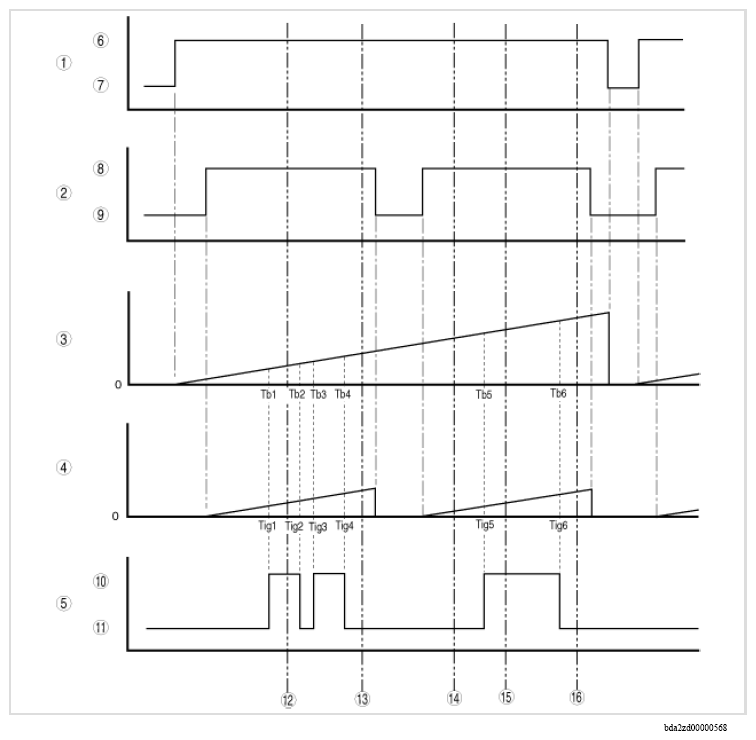

Snapshot counter pattern
COMPONENT OPERATIONS
| Component No. | Refer to |
|---|---|
| 1 | Battery/lead-acid battery |
| 2 | Ignition switch/main power |
| 3 | +B counter (body control module (BCM)) |
| 4 | IG-ON counter (SAS control module) |
| 5 | SAS control module |
| 6 | Connection |
| 7 | Unconnected |
| 8 | ON |
| 9 | Off/OFF |
| 10 | Malfunction detection |
| 11 | Normal |
-: Not applicable
SNAPSHOT DATA SPECIFICATION
| Number of snapshot detections | FAULT_OCCURRENCE_TIMES | FIRST_FAULT_DETECT | LAST_FAULT_CLEAR | LAST_FAULT_CLEAR_IG_ON | LAST_FAULT_DETECT | LAST_FAULT_DETECT_IG_ON | GLOBAL_REAL_TIME |
|---|---|---|---|---|---|---|---|
| Number of malfunctions detected | Initial malfunction occurrence time (IG-ON counter) | Last malfunction repair time (+B counter) | Last malfunction repair time (IG-ON counter) | Last malfunction occurrence time (+B counter) | Last malfunction occurrence time (IG-ON counter) | Initial malfunction occurrence time (+B counter) | |
| 12 | 1 | Tig1 | - | - | Tb1 | Tig1 | Tb1 |
| 13 | 2 | Tig1 | Tb4 | Tig4 | Tb3 | Tig3 | Tb1 |
| 14 | 2 | Tig1 | Tb4 | Tig4 | Tb3 | Tig3 | Tb1 |
| 15 | 3 | Tig1 | Tb4 | Tig4 | Tb5 | Tig5 | Tb1 |
| 16 | 3 | Tig1 | Tb6 | Tig6 | Tb5 | Tig5 | Tb1 |
