Standard (Reference)

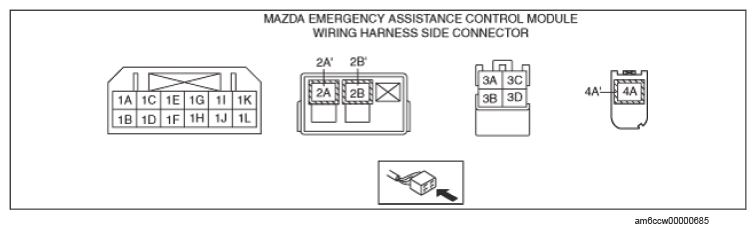

TERMINAL DESCRIPTION
| Terminal | Signal name | Connected to | Measured item | Measured terminal (measurement condition) | Standard | Inspection item(s) |
|---|---|---|---|---|---|---|
| 1A | +B | Battery | Voltage | Under any condition | B+ |
|
| 1B | ACC | Ignition relay (ACC_STAB) | Voltage | Switch the ignition ON (engine on or off) | B+ |
|
| Switch the ignition OFF (LOCK) | 1.0 or less | |||||
| 1C | - | - | - | - | - | - |
| 1D | - | - | - | - | - | - |
| 1E | HS CAN_H | CAN system related module | Because this terminal is for communication, determination using terminal voltage inspection is not possible. | |||
| 1F | - | - | - | - | - | - |
| 1G | HS CAN_L | CAN system related module | Because this terminal is for communication, determination using terminal voltage inspection is not possible. | |||
| 1H | - | - | - | - | - | - |
| 1I | GND1 | Body ground | Continuity | Under any condition | 1.0 or less |
|
| 1J | GND2 | Body ground | Continuity | Under any condition | 1.0 or less |
|
| 1K | GND3 | Body ground | Continuity | Under any condition | 1.0 or less |
|
| 1L | GND4 | Body ground | Continuity | Under any condition | 1.0 or less |
|
| 2A | GPS_SIG | TEL antenna No. 1 | Because this terminal is for communication, determination using terminal voltage inspection is not possible. | |||
| 2B | TEL1_SIG | TEL antenna No. 1 | Because this terminal is for communication, determination using terminal voltage inspection is not possible. | |||
| 3A | USB_GND | Auxiliary jack/USB port/SD card slot hub | Continuity | Under any condition | 1.0 or less |
|
| 3B | USB_DATA_P | Auxiliary jack/USB port/SD card slot hub | Because this terminal is for communication, determination using terminal voltage inspection is not possible. | |||
| 3C | USB_VBUS | Auxiliary jack/USB port/SD card slot hub | Voltage | Under any condition | Approx 5.0 |
|
| 3D | USB_DATA_N | Auxiliary jack/USB port/SD card slot hub | Because this terminal is for communication, determination using terminal voltage inspection is not possible. | |||
| 4A | TEL2_SIG | TEL antenna No. 2 | Because this terminal is for communication, determination using terminal voltage inspection is not possible. | |||
