Emission System Location Index: Notes
WARNING: This page is about a different variant/trim than selected.

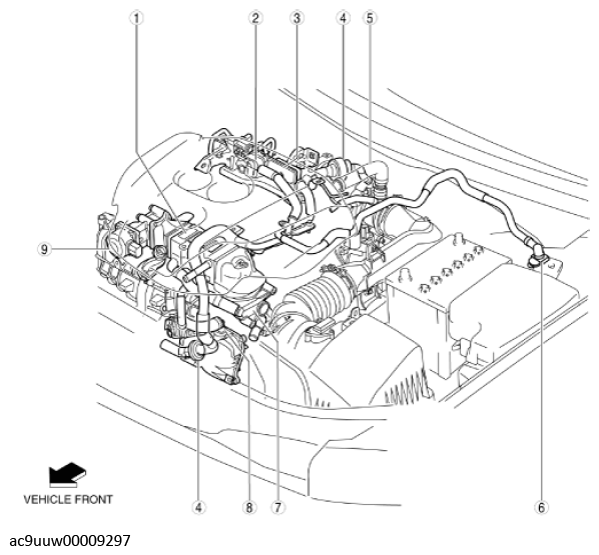

Engine Compartment Side
PARTS DESCRIPTION
| 1 | EGR cooler (See EGR COOLER REMOVAL/INSTALLATION (VIN Y) .) (See EGR COOLER INSPECTION (VIN Y) .) |
| 2 | Purge solenoid valve (See PURGE SOLENOID VALVE REMOVAL/INSTALLATION (VIN Y) .) (See PURGE SOLENOID VALVE INSPECTION (VIN Y) .) |
| 3 | Catch tank (See PURGE SOLENOID VALVE REMOVAL/INSTALLATION (VIN Y) .) (See CATCH TANK INSPECTION (VIN Y) .) |
| 4 | Check valve (See CHECK VALVE (EMISSION SYSTEM) REMOVAL/INSTALLATION (VIN Y) .) (See CHECK VALVE (EMISSION SYSTEM) INSPECTION (VIN Y) .) |
| 5 | Ventilation hose (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION (VIN Y) .) |
| 6 | Quick release connector (See QUICK RELEASE CONNECTOR (EMISSION SYSTEM) REMOVAL/INSTALLATION (VIN Y) .) |
| 7 | EGR pipe (See EGR PIPE REMOVAL/INSTALLATION (VIN Y) .) |
| 8 | PCV valve (See POSITIVE CRANKCASE VENTILATION (PCV) VALVE REMOVAL/INSTALLATION (VIN Y) .) (See POSITIVE CRANKCASE VENTILATION (PCV) VALVE INSPECTION (VIN Y) .) |
| 9 | EGR valve (See EGR VALVE REMOVAL/INSTALLATION (VIN Y) .) (See EGR VALVE INSPECTION (VIN Y) .) |
Exhaust System Side

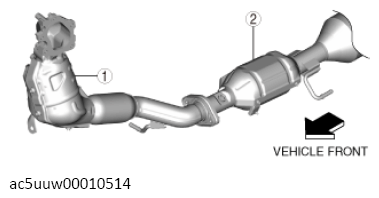

2WD
PARTS DESCRIPTION
| 1 | WU-TWC (See EXHAUST SYSTEM REMOVAL/INSTALLATION (VIN Y) .) (See WARM-UP THREE-WAY CATALYTIC CONVERTER (WU-TWC) INSPECTION (VIN Y) .) |
| 2 | TWC (See EXHAUST SYSTEM REMOVAL/INSTALLATION (VIN Y) .) |

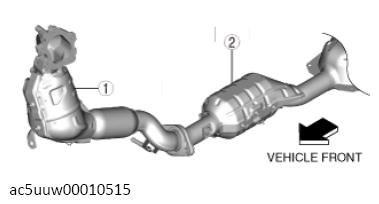

AWD
PARTS DESCRIPTION
| 1 | WU-TWC (See EXHAUST SYSTEM REMOVAL/INSTALLATION (VIN Y) .) (See WARM-UP THREE-WAY CATALYTIC CONVERTER (WU-TWC) INSPECTION (VIN Y) .) |
| 2 | TWC (See EXHAUST SYSTEM REMOVAL/INSTALLATION (VIN Y) .) |
