VIN L
WARNING: This page is about a different variant/trim than selected.

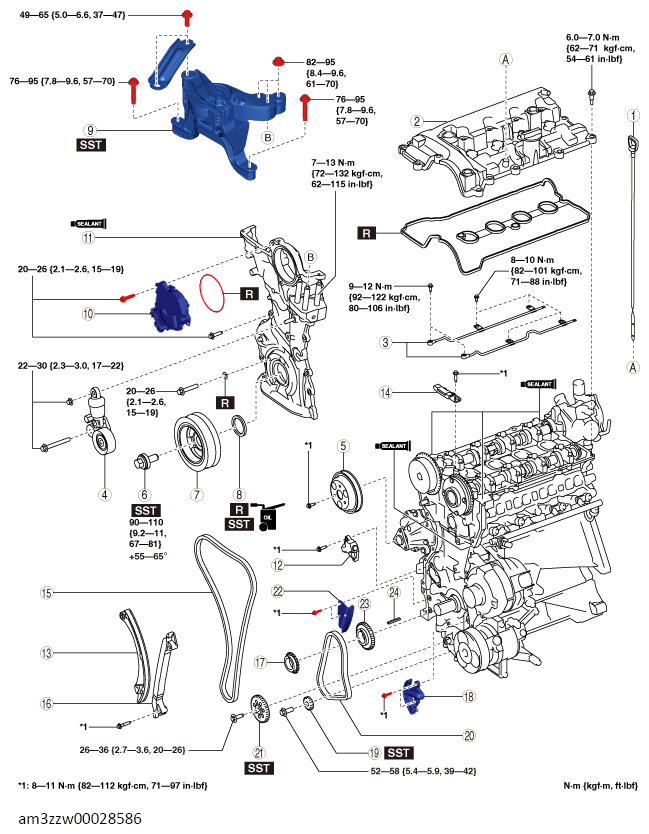

PART DESCRIPTION
| 1 | Dipstick |
| 2 | Cylinder head cover (See CYLINDER HEAD COVER REMOVAL NOTE .) (See DRIVE BELT AUTO TENSIONER INSTALLATION NOTE .) |
| 3 | Oil shower pipe (See NO. 3 ENGINE MOUNT INSTALLATION NOTE .) |
| 4 | Drive belt auto tensioner (See ENGINE FRONT COVER INSTALLATION NOTE .) |
| 5 | Water pump pulley (See WATER PUMP REMOVAL/INSTALLATION .) |
| 6 | Crankshaft pulley lock bolt (See FRONT OIL SEAL REPLACEMENT .) |
| 7 | Crankshaft pulley (See FRONT OIL SEAL REPLACEMENT .) |
| 8 | Front oil seal (See FRONT OIL SEAL REPLACEMENT .) |
| 9 | No. 3 engine mount (See NO. 3 ENGINE MOUNT REMOVAL NOTE .) (See TIMING CHAIN INSTALLATION NOTE .) |
| 10 | Electric variable valve timing motor/driver (See ELECTRIC VARIABLE VALVE TIMING MOTOR/DRIVER REMOVAL/INSTALLATION .) |
| 11 | Engine front cover (See ENGINE FRONT COVER REMOVAL NOTE .) (See OIL PUMP CHAIN INSTALLATION NOTE (VIN L) .) |
| 12 | Chain tensioner (See TIMING CHAIN REMOVAL NOTE .) |
| 13 | Tensioner arm (See TIMING CHAIN REMOVAL NOTE .) |
| 14 | Chain guide (No. 1) (See TIMING CHAIN REMOVAL NOTE .) |
| 15 | Timing chain (See TIMING CHAIN REMOVAL NOTE .) |
| 16 | Chain guide (No. 2) |
| 17 | Crankshaft sprocket |
| 18 | Oil pump chain tensioner (See OIL PUMP CHAIN REMOVAL NOTE (VIN L) .) |
| 19 | Balancer shaft sprocket (See OIL PUMP CHAIN REMOVAL NOTE (VIN L) .) |
| 20 | Oil pump chain (See OIL PUMP CHAIN REMOVAL NOTE (VIN L) .) |
| 21 | Oil pump driven sprocket (See OIL PUMP CHAIN REMOVAL NOTE (VIN L) .) |
| 22 | Oil pump chain guide |
| 23 | Oil pump drive sprocket |
| 24 | Key |
