Relay Location (Us): SKYACTIV-G
WARNING: This page is about a different car, the 2020 Mazda CX-30. However, it is still accessible from the selected car via links, so may be relevant.

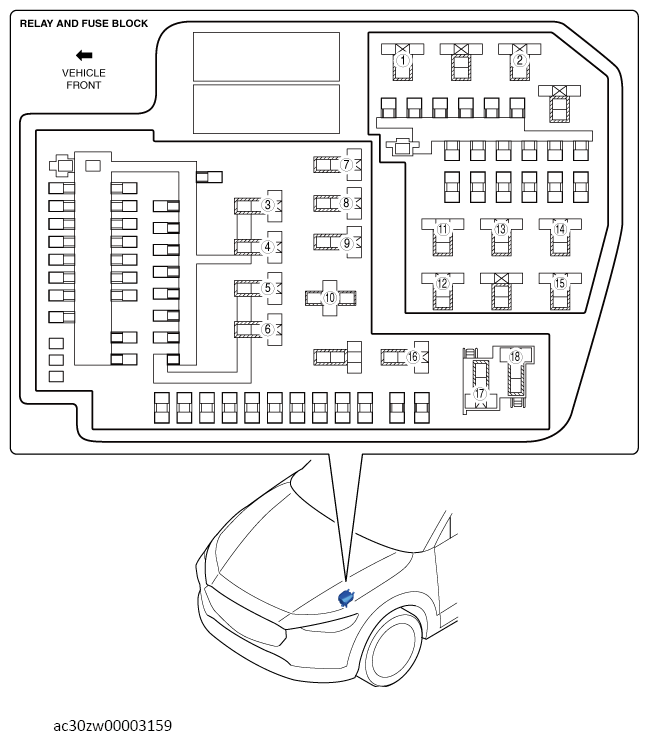

RELAY AND FUSE BLOCK RELAY IDENTIFICATION
| Relay Number | RELAY DESCRIPTION |
|---|---|
| 1 | Windshield Wiper Deicer Relay |
| 2 | Main Relay |
| 3 | IG1 Relay No. 1 |
| 4 | IG1 Relay No. 2 |
| 5 | Starter Relay |
| 6 | ACC Relay |
| 7 | Rear Window Defogger Relay |
| 8 | Headlight Relay |
| 9 | Horn Relay |
| 10 | Blower Relay |
| 11 | Sub Relay |
| 12 | Fuel Pump Relay |
| 13 | Electric Variable Valve Timing Relay |
| 14 | A/C Relay |
| 15 | Electric AT Oil Pump Relay |
| 16 | Ignition Relay (IG1 STAB) |
| 17 | Cooling Fan Relay No. 2 |
| 18 | Cooling Fan Relay No. 1 |
