Battery Removal/Installation
WARNING: This page is about a different car, the 2020 Mazda CX-30. However, it is still accessible from the selected car via links, so may be relevant.
- Remove in the order indicated in the table.
- Install in the reverse order of removal.

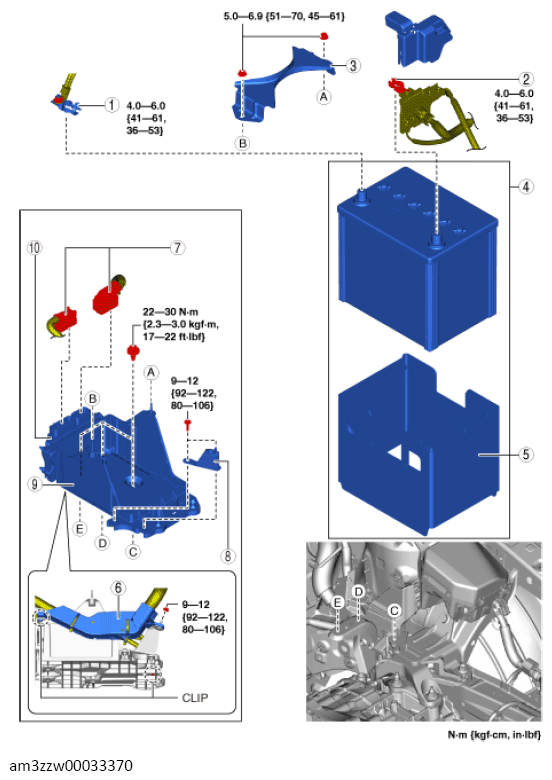

Fig 1: Battery Components With Torque Specification (SKYACTIV-G, Without Cylinder Deactivation And US)
COMPONENT DESCRIPTION
| 1 | Negative battery terminal (See NEGATIVE BATTERY TERMINAL DISCONNECTION/CONNECTION (US) .) (See NEGATIVE BATTERY TERMINAL CONNECTION NOTE .) |
| 2 | Positive battery terminal (See POSITIVE BATTERY TERMINAL CONNECTION NOTE .) |
| 3 | Battery clamp |
| 4 | Battery and battery box (See BATTERY AND BATTERY BOX REMOVAL NOTE .) |
| 5 | Battery box (See BATTERY BOX INSTALLATION NOTE .) |
| 6 | Wiring harness (See WIRING HARNESS DISCONNECTION NOTE .) |
| 7 | PCM connector (See PCM CONNECTOR CONNECTION NOTE .) |
| 8 | Bracket |
| 9 | Battery tray and PCM component (See BATTERY TRAY AND PCM COMPONENT INSTALLATION NOTE .) |
| 10 | PCM (See PCM REMOVAL/INSTALLATION .) |
