DTC C003A-01; C003A-11; C003A-12; C003A-14; C003A-28; C003A-64; Abs Wheel-Speed Sensor (RR) Malfunction: Notes
DETECTION CONDITION AND POSSIBLE CAUSE
| DTC |
C003A:01 |
ABS wheel-speed sensor (RR) |
| C003A:11 |
| C003A:12 |
| C003A:14 |
| C003A:28 |
| C003A:64 |
| DETECTION CONDITION |
- C003A:01
- Malfunction detected in ABS wheel-speed sensor (RR) power supply voltage.
- C003A:11
- Short to ground detected in ABS wheel-speed sensor (RR) power supply.
- C003A:12
- ABS wheel-speed sensor (RR) signal system detects power supply short circuit.
- C003A:14
- ABS wheel-speed sensor (RR) signal system detects short to ground or open circuit.
- C003A:28
- ABS wheel-speed sensor (RR) detects extremely high vehicle speed.
- C003A:64
- ABS wheel-speed sensor (RR) error signal is detected.
|
| FAIL-SAFE FUNCTION |
|
| POSSIBLE CAUSE |

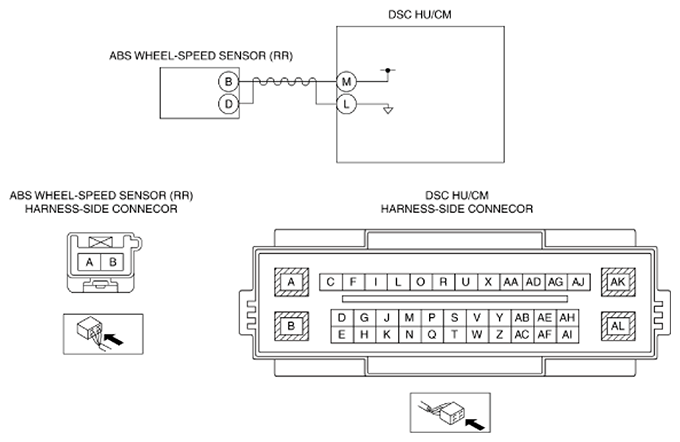

- Short to power circuit in wiring harness between ABS wheel-speed sensor (RR) terminal D and DSC HU/CM terminal L
- Short to ground circuit in wiring harness between ABS wheel-speed sensor (RR) terminal B and DSC HU/CM terminal M
- Short to ground circuit in wiring harness between ABS wheel-speed sensor (RR) terminal D and DSC HU/CM terminal L
- Open circuit in wiring harness between ABS wheel-speed sensor (RR) terminal B and DSC HU/CM terminal M
- Open circuit in wiring harness between ABS wheel-speed sensor (RR) terminal D and DSC HU/CM terminal L
- ABS sensor rotor (RR) malfunction
- ABS wheel-speed sensor (RR) installation malfunction
- ABS wheel-speed sensor (RR) malfunction
- DSC HU/CM malfunction
|
|
|
