DTC C0037-01; C0037-11; C0037-12; C0037-14; C0037-28; C0037-64; Abs Wheel-Speed Sensor (LR) Malfunction: Notes
(DSC HU/CM) DETECTION CONDITION AND POSSIBLE CAUSE
| DTC |
C0037:01 |
ABS wheel-speed sensor (LR) |
| C0037:11 |
| C0037:12 |
| C0037:14 |
| C0037:28 |
| C0037:64 |
| DETECTION CONDITION |
- C0037:01
- Malfunction detected in ABS wheel-speed sensor (LR) power supply voltage.
- C0037:11
- Short to ground detected in ABS wheel-speed sensor (LR) power supply.
- C0037:12
- ABS wheel-speed sensor (LR) signal system detects power supply short circuit.
- C0037:14
- ABS wheel-speed sensor (LR) signal system detects short to ground or open circuit.
- C0037:28
- ABS wheel-speed sensor (LR) detects extremely high vehicle speed.
- C0037:64
- ABS wheel-speed sensor (LR) error signal is detected.
|
| FAIL-SAFE FUNCTION |
|
| POSSIBLE CAUSE |

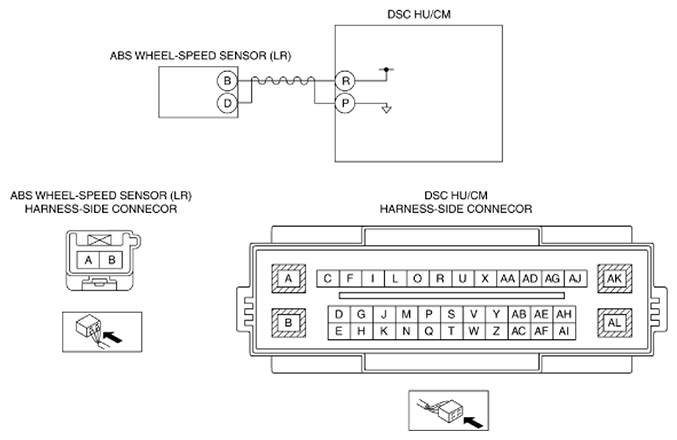

- Short to power circuit in wiring harness between ABS wheel-speed sensor (LR) terminal D and DSC HU/CM terminal P
- Short to ground circuit in wiring harness between ABS wheel-speed sensor (LR) terminal B and DSC HU/CM terminal R
- Short to ground circuit in wiring harness between ABS wheel-speed sensor (LR) terminal D and DSC HU/CM terminal P
- Open circuit in wiring harness between ABS wheel-speed sensor (LR) terminal B and DSC HU/CM terminal R
- Open circuit in wiring harness between ABS wheel-speed sensor (LR) terminal D and DSC HU/CM terminal P
- ABS sensor rotor (LR) malfunction
- ABS wheel-speed sensor (LR) installation malfunction
- ABS wheel-speed sensor (LR) malfunction
- DSC HU/CM malfunction
|
|
|
