HVAC System Wiring Diagram [Manual Air Conditioner]
HVAC System Wiring Diagram [Manual Air Conditioner]
WARNING:
This page is about a different car, the 2016 Mazda CX-5. However, it is still accessible from the selected car via links, so may be relevant.

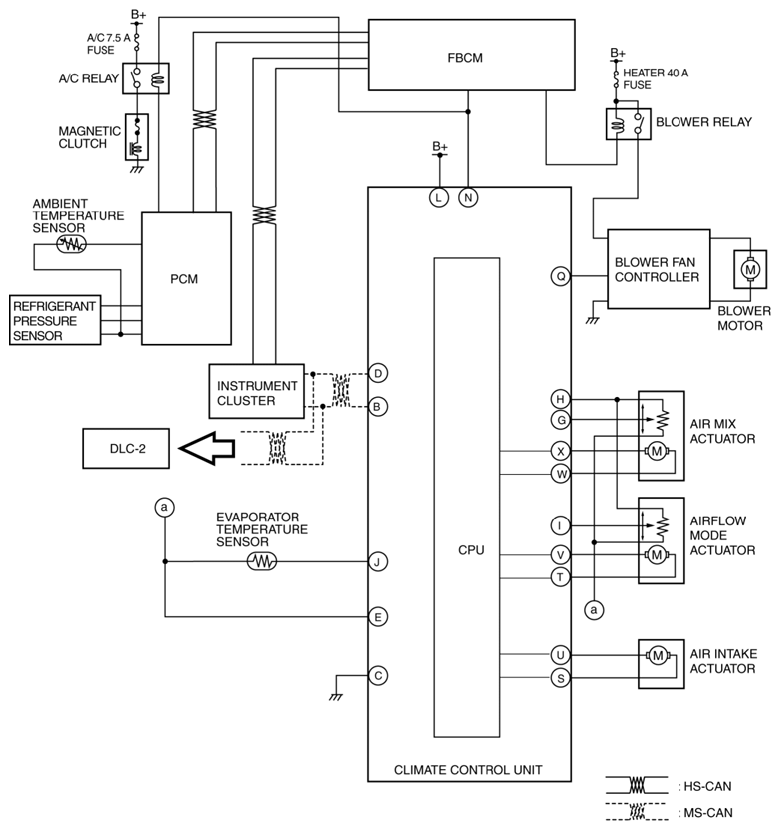

Fig 1: HVAC System Wiring Diagram - Manual Air Conditioner
Courtesy of MAZDA MOTORS CORP.
Fig 2: Identifying Climate Control Unit Connector Terminals
Courtesy of MAZDA MOTORS CORP.
