U.S.A. and CANADA
WARNING: This page is about a different car, the 2016 Mazda CX-5. However, it is still accessible from the selected car via links, so may be relevant.

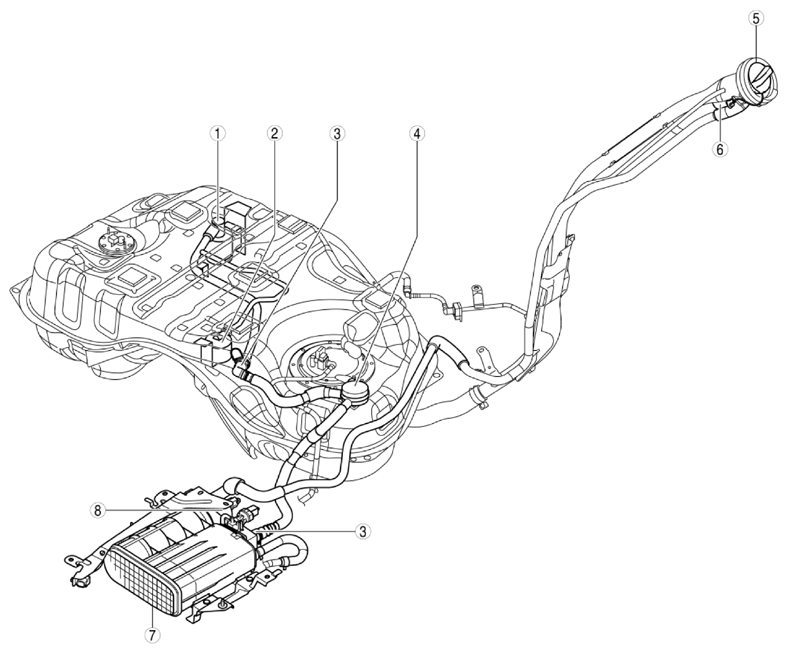

2WD
COMPONENT DESCRIPTION
| 1 | Fuel shut-off valve (See FUEL SHUT-OFF VALVE REMOVAL/INSTALLATION .) (See FUEL SHUT-OFF VALVE INSPECTION .) |
| 2 | Rollover valve (See ROLLOVER VALVE REMOVAL/INSTALLATION .) (See ROLLOVER VALVE INSPECTION .) |
| 3 | Quick release connector (See QUICK RELEASE CONNECTOR (EMISSION SYSTEM) REMOVAL/INSTALLATION .) |
| 4 | Pressure control valve (See FUEL TANK REMOVAL/INSTALLATION .) (See PRESSURE CONTROL VALVE INSPECTION ) |
| 5 | Fuel-filler cap (See FUEL-FILLER PIPE REMOVAL/INSTALLATION .) (See FUEL-FILLER CAP INSPECTION .) |
| 6 | Plug (See FUEL-FILLER PIPE REMOVAL/INSTALLATION .) |
| 7 | Charcoal canister (See CHARCOAL CANISTER REMOVAL/INSTALLATION .) (See CHARCOAL CANISTER INSPECTION .) |
| 8 | CV solenoid valve (See CANISTER VENT (CV) SOLENOID VALVE REMOVAL/INSTALLATION .) (See CANISTER VENT (CV) SOLENOID VALVE INSPECTION .) |

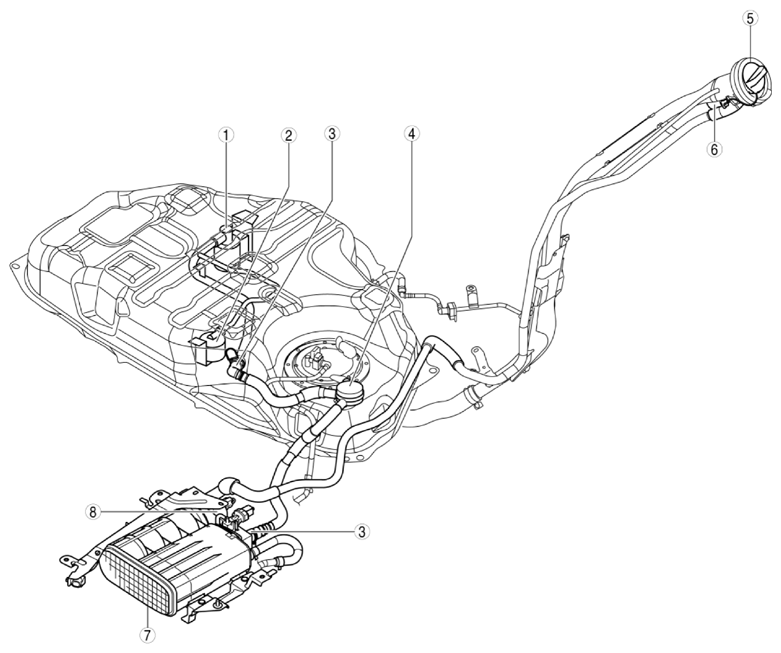

AWD
COMPONENT DESCRIPTION
| 1 | Fuel shut-off valve (See FUEL SHUT-OFF VALVE REMOVAL/INSTALLATION .) (See FUEL SHUT-OFF VALVE INSPECTION .) |
| 2 | Rollover valve (See ROLLOVER VALVE REMOVAL/INSTALLATION .) (See ROLLOVER VALVE INSPECTION .) |
| 3 | Quick release connector (See QUICK RELEASE CONNECTOR (EMISSION SYSTEM) REMOVAL/INSTALLATION .) |
| 4 | Pressure control valve (See FUEL TANK REMOVAL/INSTALLATION .) (See PRESSURE CONTROL VALVE INSPECTION ) |
| 5 | Fuel-filler cap (See FUEL-FILLER PIPE REMOVAL/INSTALLATION .) (See FUEL-FILLER CAP INSPECTION .) |
| 6 | Plug (See FUEL-FILLER PIPE REMOVAL/INSTALLATION .) |
| 7 | Charcoal canister (See CHARCOAL CANISTER REMOVAL/INSTALLATION .) (See CHARCOAL CANISTER INSPECTION .) |
| 8 | CV solenoid valve (See CANISTER VENT (CV) SOLENOID VALVE REMOVAL/INSTALLATION .) (See CANISTER VENT (CV) SOLENOID VALVE INSPECTION .) |
