| DESCRIPTION |
- C0051:2F
- Error signal from steering angle sensor
- C0052:11, C0052:13
- Steering angle sensor A signal input circuit malfunction
- C0053:11, C0053:13
- Steering angle sensor B signal input circuit malfunction
- C0054:11, C0054:13
- Steering angle sensor C signal input circuit malfunction
- C0055:11, C0055:13
- Steering angle sensor Z signal input circuit malfunction
|
| DETECTION CONDITION |
- C0051:2F
- BCM detects error in a combination of signals from each sensor (A, B, C, Z).
- C0052:11, C0053:11, C0054:11, C0055:11
- Short to ground in steering angle sensor signal circuit.
- C0052:13, C0053:13, C0054:13, C0055:13
- Open circuit in steering angle sensor signal circuit.
|
| FAIL-SAFE FUNCTION |
- Sends the steering angle 0° data to the DSC HU/CM.
|
| POSSIBLE CAUSE |
- Steering angle sensor connector or terminals malfunction
- BCM connector or terminals malfunction

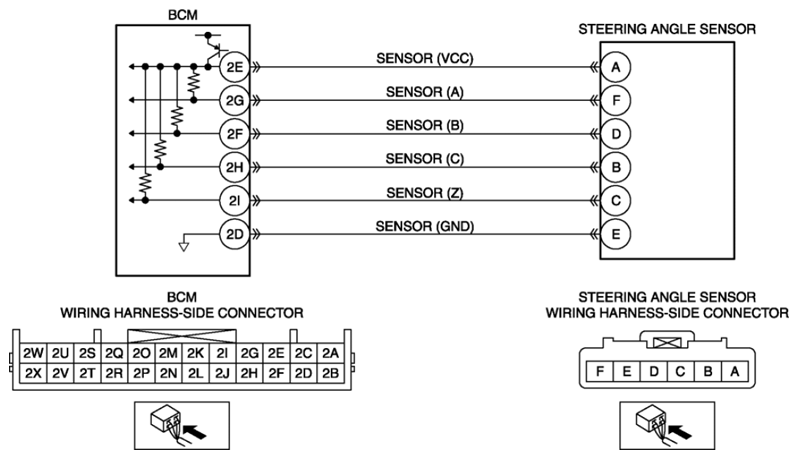

- Short to ground in wiring harness between the following terminals:
- Steering angle sensor terminal F-BCM terminal 2G
- Steering angle sensor terminal D-BCM terminal 2F
- Steering angle sensor terminal B-BCM terminal 2H
- Steering angle sensor terminal C-BCM terminal 2I
- Short to power supply in wiring harness between the following terminals:
- Steering angle sensor terminal F-BCM terminal 2G
- Steering angle sensor terminal D-BCM terminal 2F
- Steering angle sensor terminal B-BCM terminal 2H
- Steering angle sensor terminal C-BCM terminal 2I
- Open circuit in wiring harness between the following terminals:
- Steering angle sensor terminal F-BCM terminal 2G
- Steering angle sensor terminal D-BCM terminal 2F
- Steering angle sensor terminal B-BCM terminal 2H
- Steering angle sensor terminal C-BCM terminal 2I
- Steering angle sensor malfunction
- BCM malfunction
|
|
|
