Electro Hydraulic Power Assist Steering (EHPAS) System
Electro Hydraulic Power Assist Steering (EHPAS) System

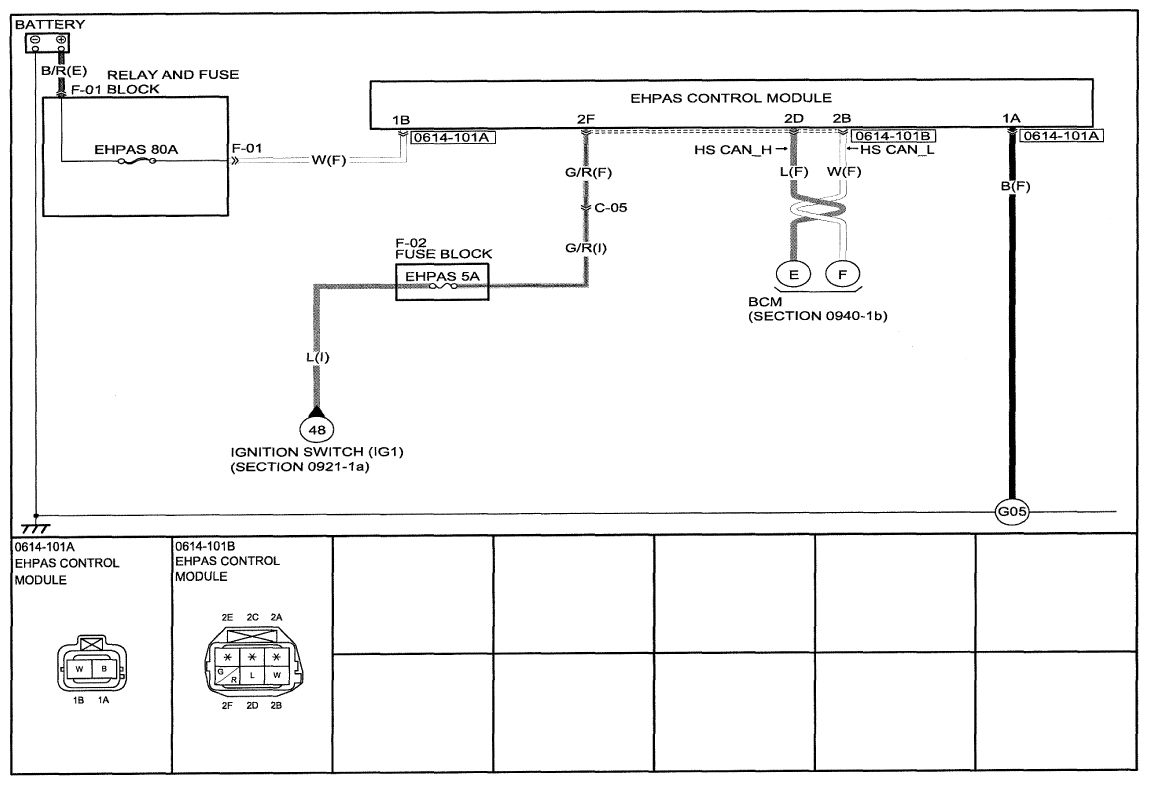

Fig 1: Electro Hydraulic Power Assist Steering System Wiring Diagram - 0614-1 (1 Of 2)

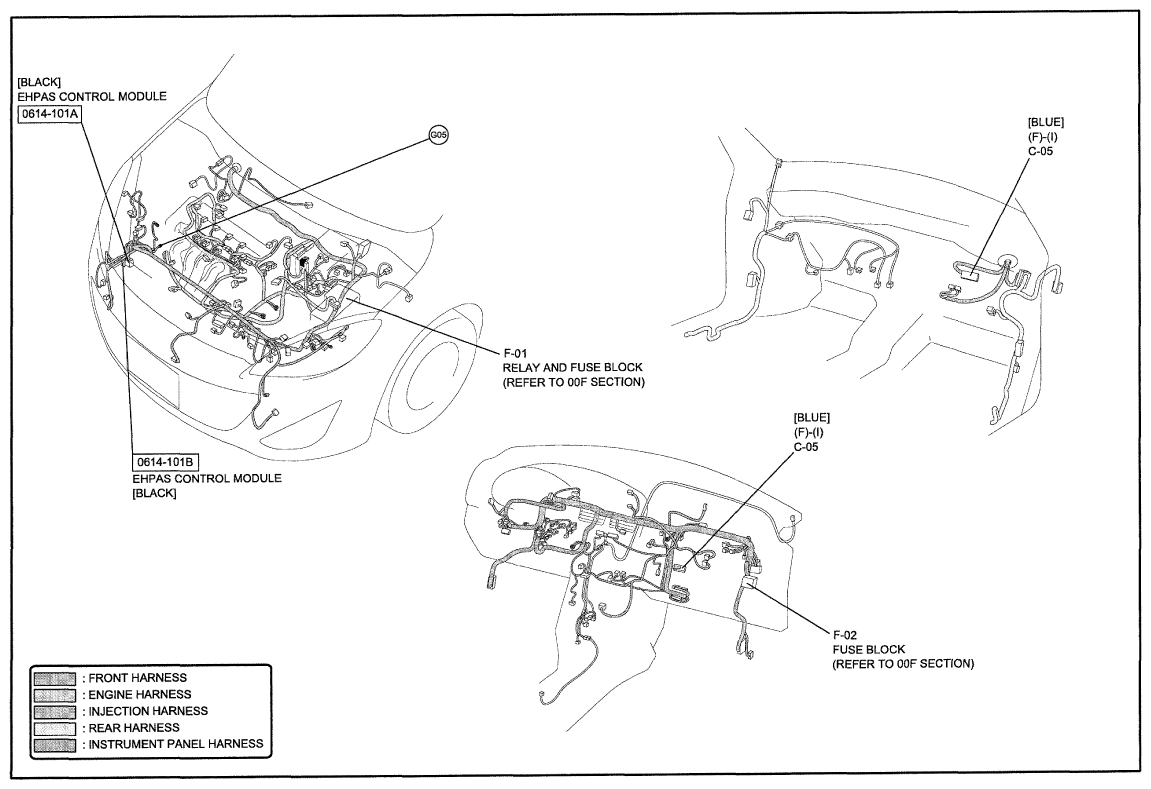

Fig 2: Electro Hydraulic Power Assist Steering System Wiring Diagram - 0614-1 (2 Of 2)
