No. 2 Amount Of Air Blown From Vents Does Not Change

WARNING: This page is about a different car, the 2003 Mazda Protege5 and 2003 Mazda Protege. However, it is still accessible from the selected car via links, so may be relevant.

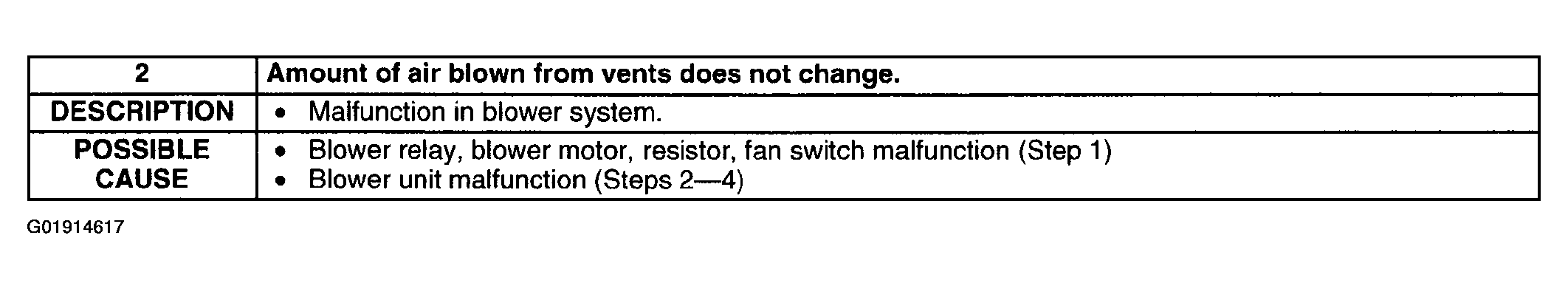

Fig 1: Troubleshooting Item Description Chart
G01914617Courtesy of MAZDA MOTORS CORP.

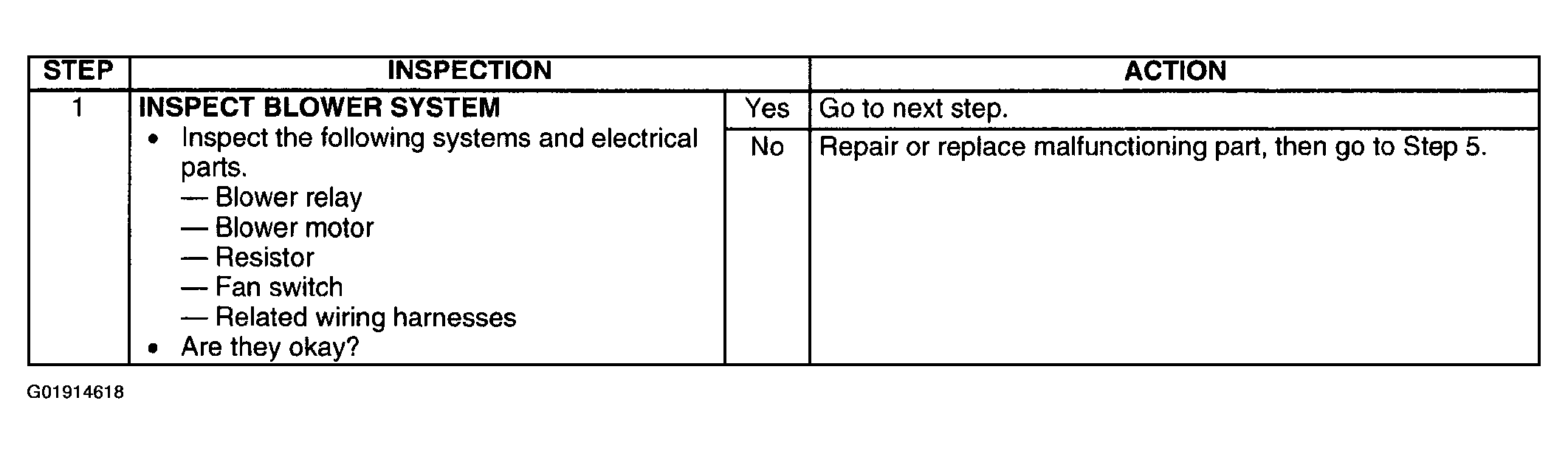

Fig 2: Diagnostic Procedure Chart - Amount Of Air Blown From Vents Does Not Change (Step 1)
G01914618Courtesy of MAZDA MOTORS CORP.

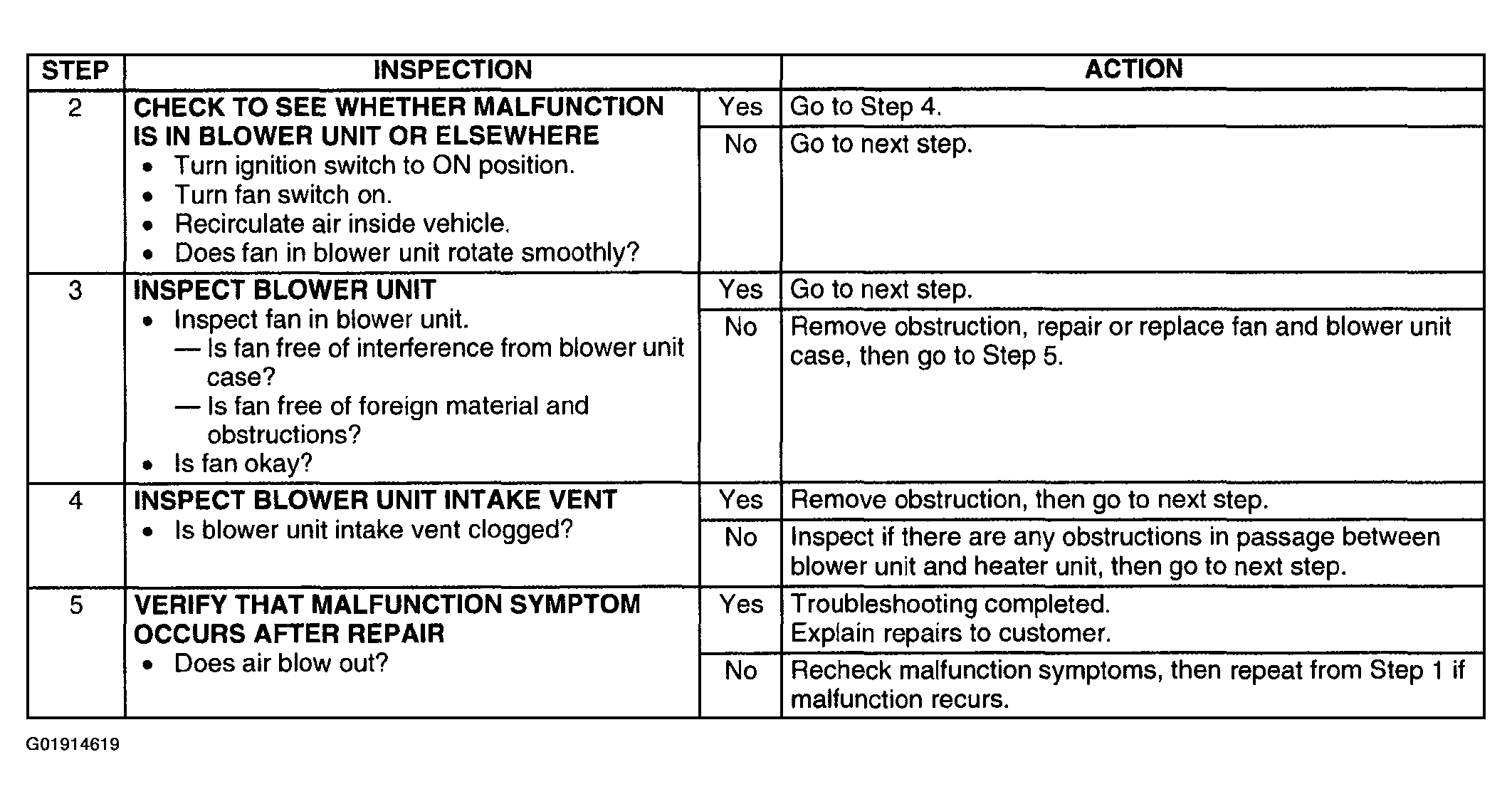

Fig 3: Diagnostic Procedure Chart - Amount Of Air Blown From Vents Does Not Change (Steps 2-5)
G01914619Courtesy of MAZDA MOTORS CORP.
